调试篇 2. 电气系统的连接 电子零件装着机 SI-G200MK 5 (CS) 2-5 (3) SI-G200MK5 后面右侧连接部分 BAR CODE 是条形码读取器用于通信的连 接器。插入条形码读取器的连 接器。 SUPPLIED AIR 显示 SI-G200MK5 供给空气通过调节器后的压 力。请调整阀，使空气源压力为 0.49 MPa (5kgf/cm 2 ) 。 V ACU UM PUMP 显示 SI-G 200MK5 内置真…
调试篇
2. 电气系统的连接
2-4
电子零件装着机
SI-G200MK5 (CS)

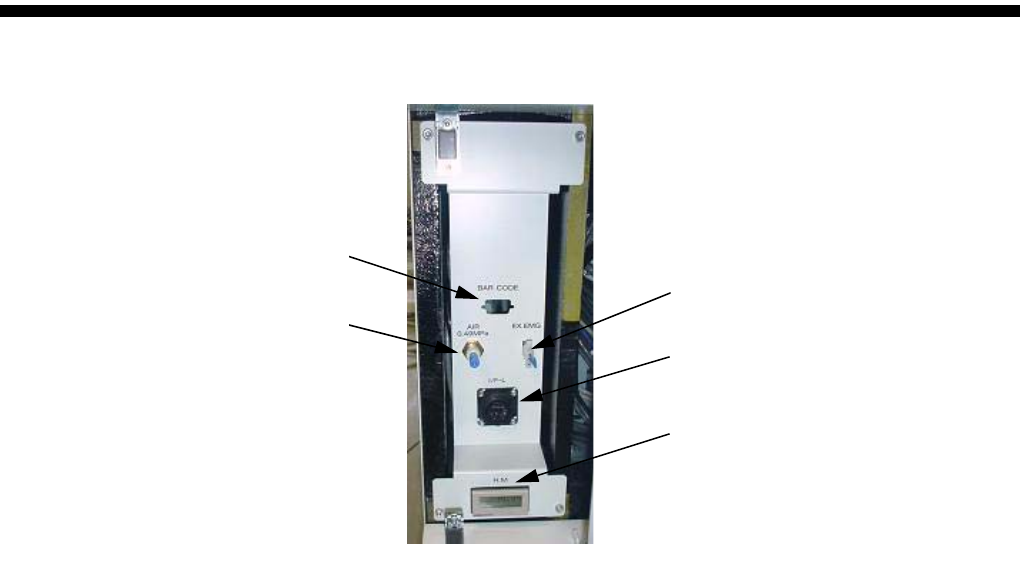

(2) SI-G200MK5
前面左侧连接部分
BAR CODE
是条形码读取器用于通信的连接器。插入条形码读取器的连接器。
AIR
当从 SI-G200MK5 左侧向外部机器供给空气时使用。供给空气源压力为 0.49MPa (5kgf/cm
2
)。
请用外径
6mm 的氨基甲酸乙酯管连接。
EX.EMG
增设急停开关时使用。请使用常闭 （NC、 B 接点）的紧急停止开关。 SI-G200MK5 发货时，
该连接器用跳线断路。若不注意将跳线卸下，就转为紧急停止状态。
I/F-L
为了和 SI-G200MK5 左侧装置相连接，依照 SMEMA 规格的连接器。
H.M
显示自动生产的累计时间。
AIR
EX.EMG
I/F-L
H.M
BAR CODE
调试篇
2. 电气系统的连接
电子零件装着机 SI-G200MK5 (CS)
2-5

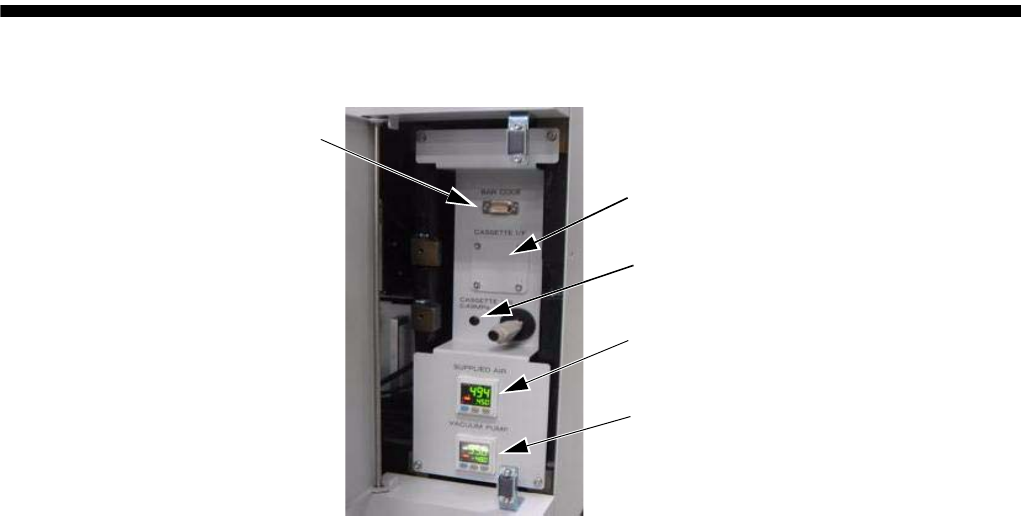

(3) SI-G200MK5 后面右侧连接部分
BAR CODE
是条形码读取器用于通信的连接器。插入条形码读取器的连接器。
SUPPLIED AIR
显示 SI-G200MK5 供给空气通过调节器后的压力。请调整阀，使空气源压力为 0.49 MPa (5kgf/cm
2
)。
VACUUM PUMP
显示 SI-G200MK5 内置真空泵的压力。
CASSETTE I/F( 机械供料器 )
为了安装供料器界面的连接器。该供料器界面用于接收搭载了选配 32mm 供料器或者管装供料
器、零件排出输送带的交换台车的信号。标准规格有连接器安装孔。
CASSETTE AIR( 机械供料器 )
安装搭载了选配 32mm 供料器或者管装供料器、零件排出输送带的交换台车时， 和按钮接头连
接。标准规格有接头安装孔。
CASSETTE I/F
CASSETTE AIR
VACUUM PUMP
SUPPLIED AIR
BAR CODE
调试篇
2. 电气系统的连接
2-6
电子零件装着机
SI-G200MK5 (CS)
2.3 与前工程和后工程的信号线缆连接
[ 作业功能 ]
为了使前后工程的机器与基板接收时间相吻合，在彼此之间连接了信号线缆。
[ 准备的物品 ]
与前工程连接用线缆 ( 选配 )：根据下述 4 点选择线缆。
与后工程连接用线缆
( 选配 )：根据下述 4 点选择线缆。
[ 连接的连接器规格 ]
(1)
与前工程连接的连接器规格
连接器规格：
AMP.206043-1(14 极 )
(2)
与后工程连接的连接器规格
连接器规格：
AMP.206043-1(14 极 )
在
SI-G200MK5
一侧使用
AMP.14
极插座
(
型号：
206043-1)。
本体侧 前工程侧 线缆长
1
SMEMA 规格 AMP(14P) 插头 SMEMA 规格 AMP(14P) 插头
0.35m
2
同上 同上
1m 或者 3m
3
同上
MOLEX(4P) 插头
3m
4
同上
< 顾客规格 >
顾客指定
本体侧 后工程侧 线缆长
1
SMEMA 规格 AMP(14P) 插头 SMEMA 规格 AMP(14P) 插头
0.35m
2
同上 同上
1m 或者 3m
3
同上
MOLEX(4P) 插头
3m
4
同上
< 顾客规格 >
顾客指定
针号码 信号名称 信号方向
1
2
3
4
8
REQUEST(+)
REQUEST(-)
READY
G24
SHIELD
SI-G200MK5 前工程装置
SI-G200MK5 前工程装置
SI-G200MK5 前工程装置
SI-G200MK5 前工程装置
针号码 信号名称 信号方向
1
2
3
4
8
READY
G24
REQUEST(+)
REQUEST(-)
SHIELD
SI-G200MK5 后工程装置
SI-G200MK5 后工程装置
SI-G200MK5 后工程装置
SI-G200MK5 后工程装置
注意 :
