调试篇
2. 电气系统的连接
2-6
电子零件装着机
SI-G200MK5 (CS)
2.3 与前工程和后工程的信号线缆连接
[ 作业功能 ]
为了使前后工程的机器与基板接收时间相吻合，在彼此之间连接了信号线缆。
[ 准备的物品 ]
与前工程连接用线缆 ( 选配 )：根据下述 4 点选择线缆。
与后工程连接用线缆
( 选配 )：根据下述 4 点选择线缆。
[ 连接的连接器规格 ]
(1)
与前工程连接的连接器规格
连接器规格：
AMP.206043-1(14 极 )
(2)
与后工程连接的连接器规格
连接器规格：
AMP.206043-1(14 极 )
在
SI-G200MK5
一侧使用
AMP.14
极插座
(
型号：
206043-1)。
本体侧 前工程侧 线缆长
1
SMEMA 规格 AMP(14P) 插头 SMEMA 规格 AMP(14P) 插头
0.35m
2
同上 同上
1m 或者 3m
3
同上
MOLEX(4P) 插头
3m
4
同上
< 顾客规格 >
顾客指定
本体侧 后工程侧 线缆长
1
SMEMA 规格 AMP(14P) 插头 SMEMA 规格 AMP(14P) 插头
0.35m
2
同上 同上
1m 或者 3m
3
同上
MOLEX(4P) 插头
3m
4
同上
< 顾客规格 >
顾客指定
针号码 信号名称 信号方向
1
2
3
4
8
REQUEST(+)
REQUEST(-)
READY
G24
SHIELD
SI-G200MK5 前工程装置
SI-G200MK5 前工程装置
SI-G200MK5 前工程装置
SI-G200MK5 前工程装置
针号码 信号名称 信号方向
1
2
3
4
8
READY
G24
REQUEST(+)
REQUEST(-)
SHIELD
SI-G200MK5 后工程装置
SI-G200MK5 后工程装置
SI-G200MK5 后工程装置
SI-G200MK5 后工程装置
注意 :
调试篇
3. 空气源的连接和真空泵的运转
电子零件装着机 SI-G200MK5 (CS)
3-1
3. 空气源的连接和真空泵的运转
3.1 总压缩空气源的连接
[ 作业功能 ]
向 SI-G200MK5 导入必要空气源，调整压力。
[ 作业顺序 ]
供应空气
·请勿供应压缩空气以外的液体。
·含有大量水分的压缩空气可能引起机器故障。
采取适当措施如脱水设备，例如空气干燥机或截水沟。
·请勿供应含有化学物质、含有有机溶解物质的人造油、盐或腐蚀性气体。否则，机器可能故障
或损坏。
工厂侧总压缩空气，请一定使用经过压缩空气净化机器且压力为
0.49
～
0.92MPa
的干空气。
湿空气会给零件吸着
·
装着不好影响，引起
SI-G200MK5
自身误动作。
1. 将空气装置的过滤器调节器上的调压柄按逆时针方向旋转，完全拧入。调节到 0MPa 的减压
状态。
2. 将空气装置取入总压缩空气用插头，与工厂侧总压缩空气软管的插口紧紧连接。
3. 开启工厂侧总压缩空气侧的阀，向 SI-G200MK5 送入压缩空气。
4. 直到 SI-G200MK5 后面右侧的 SUPPLIED AIR 的压力显示为 0.49MPa，将空气装置 / 过
滤器调节器的调压柄沿顺时针方向缓慢旋转。
若压力计为
0.49MPa (5kgf/cm
2
) 将调节柄锁定。
用户必须准备连接主体的 8 空气管和空气供应中断设备。
注意 :

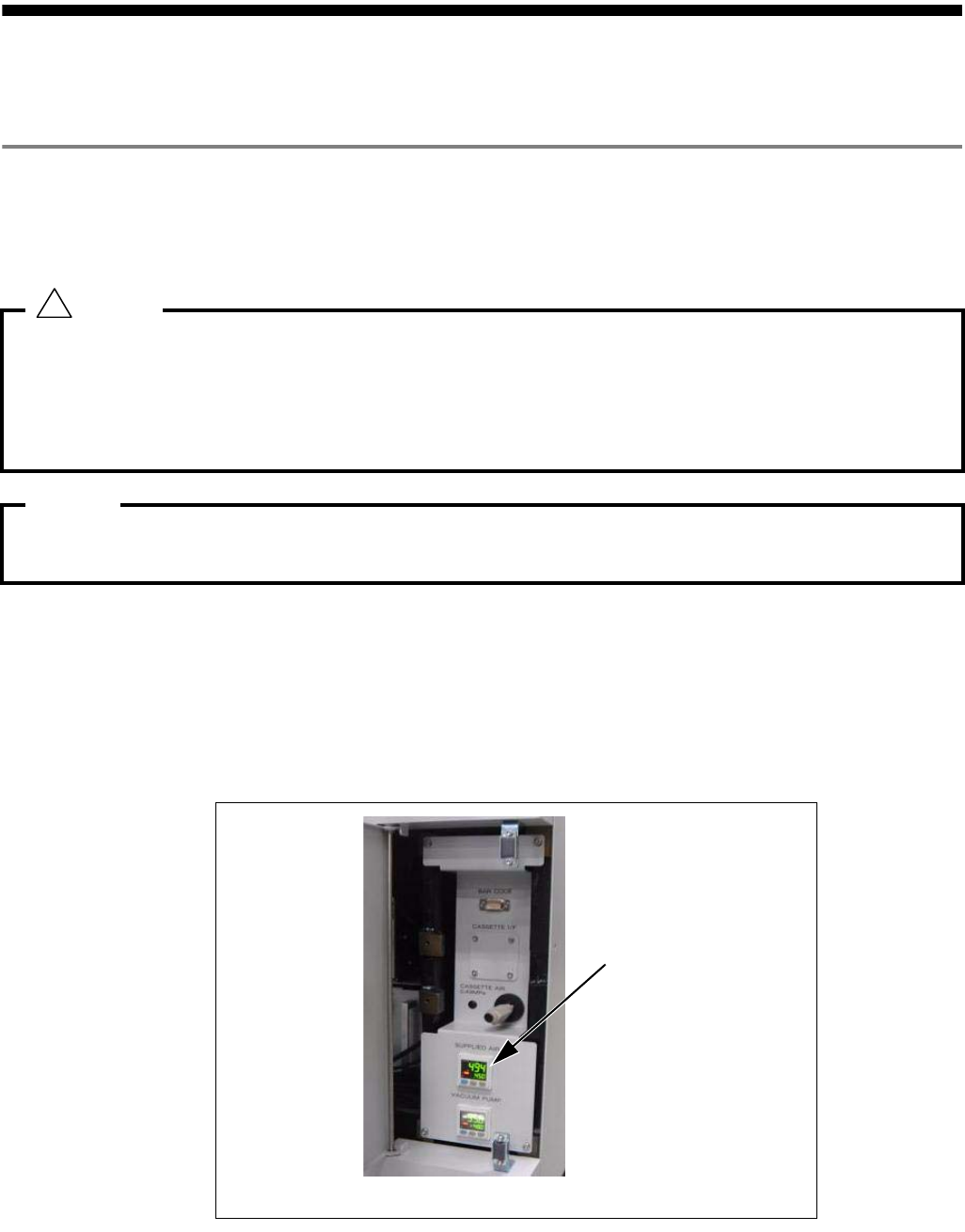

SUPPLIED AIR
压力计
SI-G200MK5 后面右侧连接部分
警告 :
!
调试篇
3. 空气源的连接和真空泵的运转
3-2
电子零件装着机
SI-G200MK5 (CS)
3.2 真空泵的运转
[ 操作功能 ]
SI-G200MK5
内置了零件吸着用真空泵。让真空泵运转。
[ 操作顺序 ]
1.
按电源开启 / 关闭的开关 。
关闭
SI-G200MK5 前面右侧的主电流断路器。
关闭工厂侧总电源。
2. 开启 SI-G200MK5 前面下部的盖子。
若
SI-G200MK5 前面下部设置的电源装置的真空泵用断路器关闭，就将其开启。
关闭
SI-G200MK5 后面下部的盖子。
3. 开启工厂侧总电源
开启
SI-G200MK5 前面右侧的主电流断路器。
按开启
/ 关闭的开关 。
确认真空泵回转，
SI-G200MK5 后面右侧下部的 “VACUUM PUMP”真空压力计显示为
-86.0KPa 以下。 ( 当所有机械阀切换至吹气侧时、即所有机械阀轴下降的时候 )
