8.
在内部旋转轴上部安装弹簧押头。
① 用手按压内部旋转轴上部的弹簧，安装
弹簧押头定位片。
② 将弹簧押头的切槽部压入内部旋转轴上
部的突起处。
③ 拆下弹簧押头定位片。
9. 用手上下移动内部旋转轴，确认没有卡住、动作顺畅。
10.旋转吸嘴、同时慢慢的压在上方并安装。

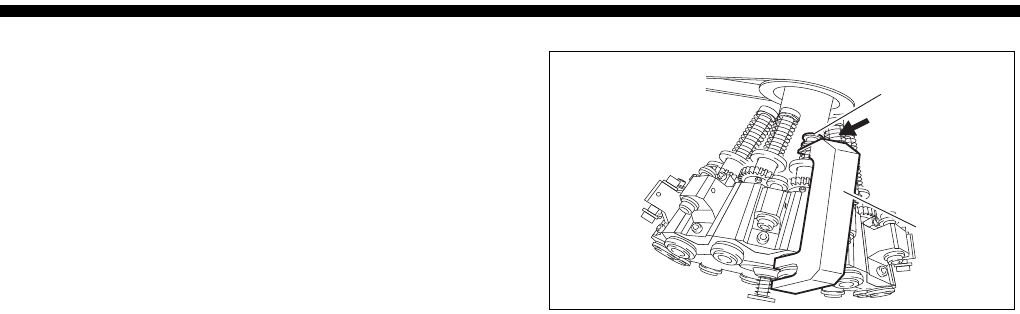

弹簧押头
弹簧押头
定位片
保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-49
每
3 个月
(11) 基板搬送输送带宽度调整用台形螺丝的清理
[作业功能]
基板搬送输送带宽度调整用台形螺丝上如果有异物，就有可能无法正常调整轨道宽度，所以要
定期对台形螺丝进行清理。
[ 维修检查位置 ]
基板搬送输送带宽度调整用台形螺丝
(2 根 )
[ 维修检查时要准备的物品 ]
润滑油：
AFC 润滑油 (THK 制 )、干净抹布
[作业顺序]
1. 检查基板搬送输送带轨道宽度调整用台形螺丝上是否附着有小零件和其它异物。如果有异
物，用竹签等软棍去除。
2. 根据需要进行清理并薄薄地涂上润滑油。
多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导致产品质量问题，所
以一定要擦除多余润滑油。

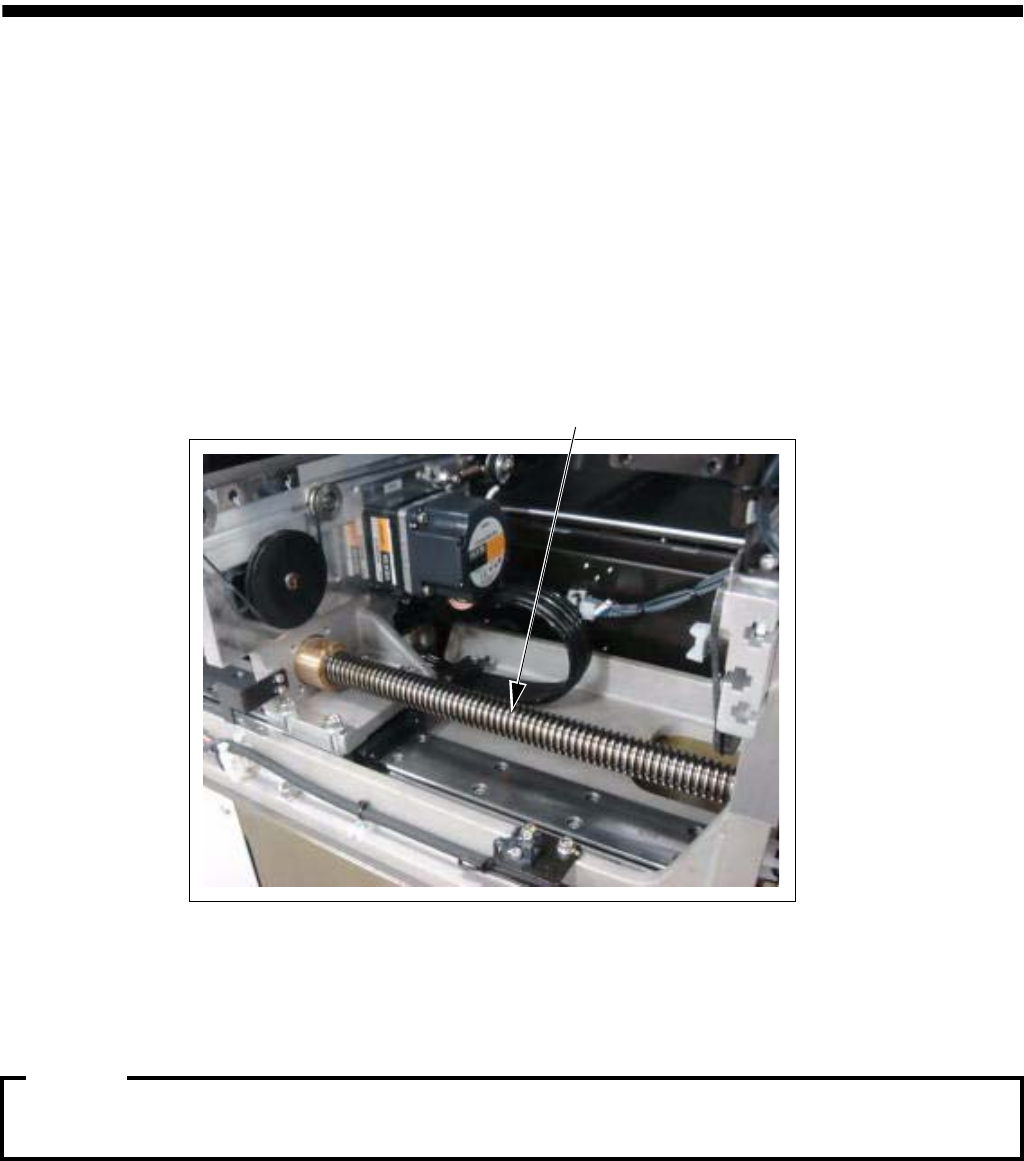

台形螺柱丝
注意 :
保养篇
2. 维修检查
2-50
电子零件装着机
SI-G200MK5 (CS)
每 3 个月
(12) 基板搬送输送带宽度调整部的直线型导向器的清理
[作业功能]
基板搬送输送带宽度调整部的直线型导向器上如果附着异物，有可能无法进行轨道宽度调整，
所以必须要定期对直线型导向器进行清理。
[维修检查位置]
基板搬送输送带宽度调整部的直线型导向器
(2 处 )
[ 维修检查时要准备的物品 ]
润滑油：
AFC 润滑油 (THK 制 )、干净抹布
[作业顺序]
1. 检查基板搬送输送带轨道宽度调整部的直线型导向器上是否附着有异物。如果有异物，用干
净抹布等去除。
2. 进行清理并薄薄地涂上润滑油。多余润滑油要用干净抹布擦掉。
如果残留多余润滑油，附着在基板和零件上会导致产品质量问题，所以一定要擦除多余润滑
油。
直线型导向器
注意 :
