操作篇
电子零件贴装机 SI-G200MK5 系列
1-28
2.2.5 零件认识结果详细显示
图 2.2.5-1
自动生产－操作设定( 元件)
（1）认识结果显示模式的设定
选择在相机窗口下表示自动运转中零件认识结果的模式。
在选择认识结果表示模式时，点击无、简易、明细任一希望的模式。
识别的详细模式在前后部均可确定。
［画面说明］
在认识结果显示模式中， 有以下
3 种模式。
(无)
自动生产时不更新影像。
如果选择这个模式， 自动生产时不显示认识影像。零件相机窗口不显示任何影像， 呈灰色状态。

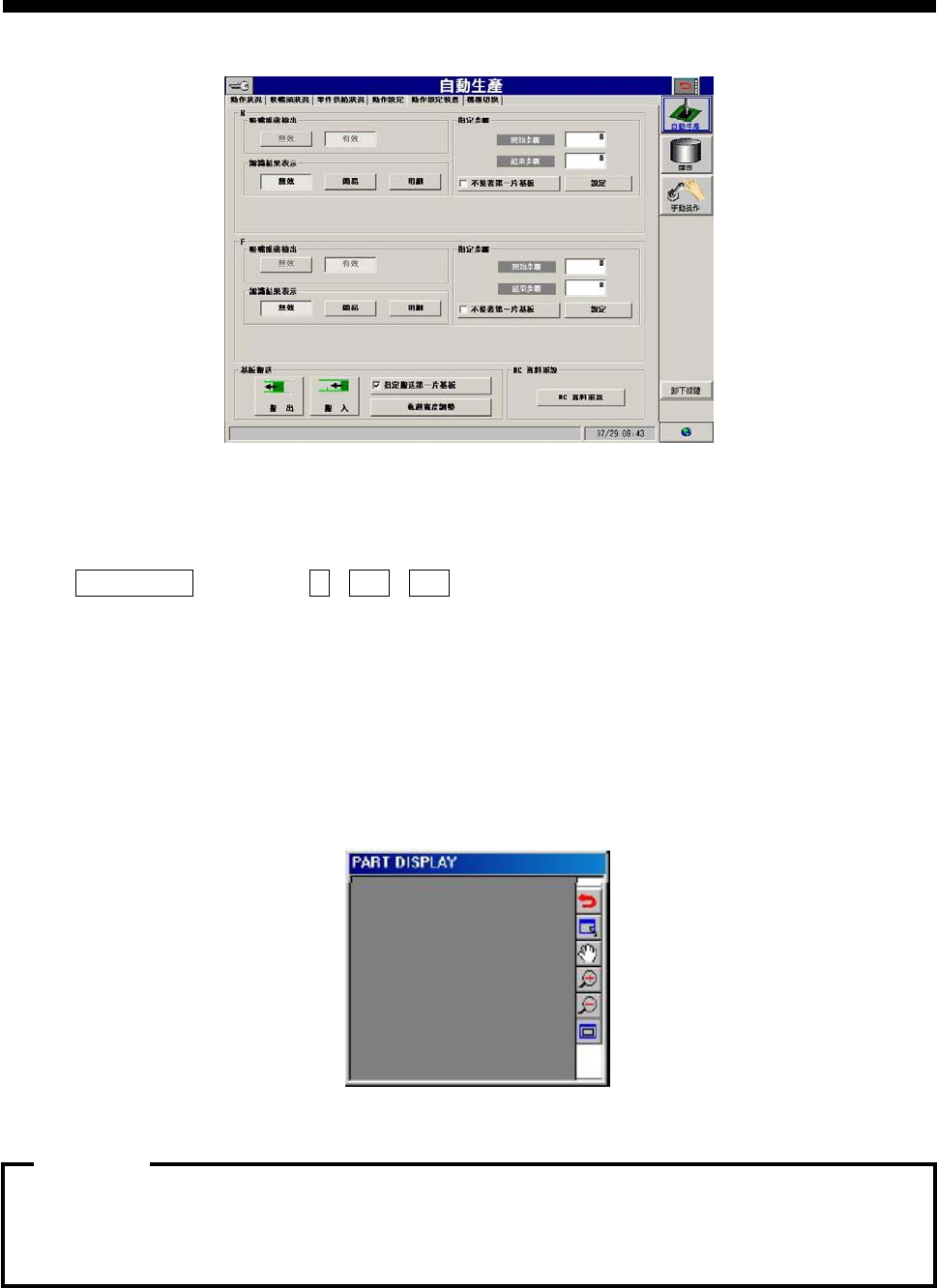

图 2.2.5-2
芯片认识时的零件相机窗口表示
设定零件资料中装着动作资料的认识重试次数和补料次数，及动作设定－ 动作模式－ 自动补料设定
为开启时，执行指定的认识重试次数、补料动作，仅有在最终认识失败时，在相机窗口中显示零件认
识结果和零件形状
注意:
操作篇
电子零件贴装机 SI-G200MK5 系列
1-29
简易
零件确认成功时， 在零件中心显示表示零件角度的十字。

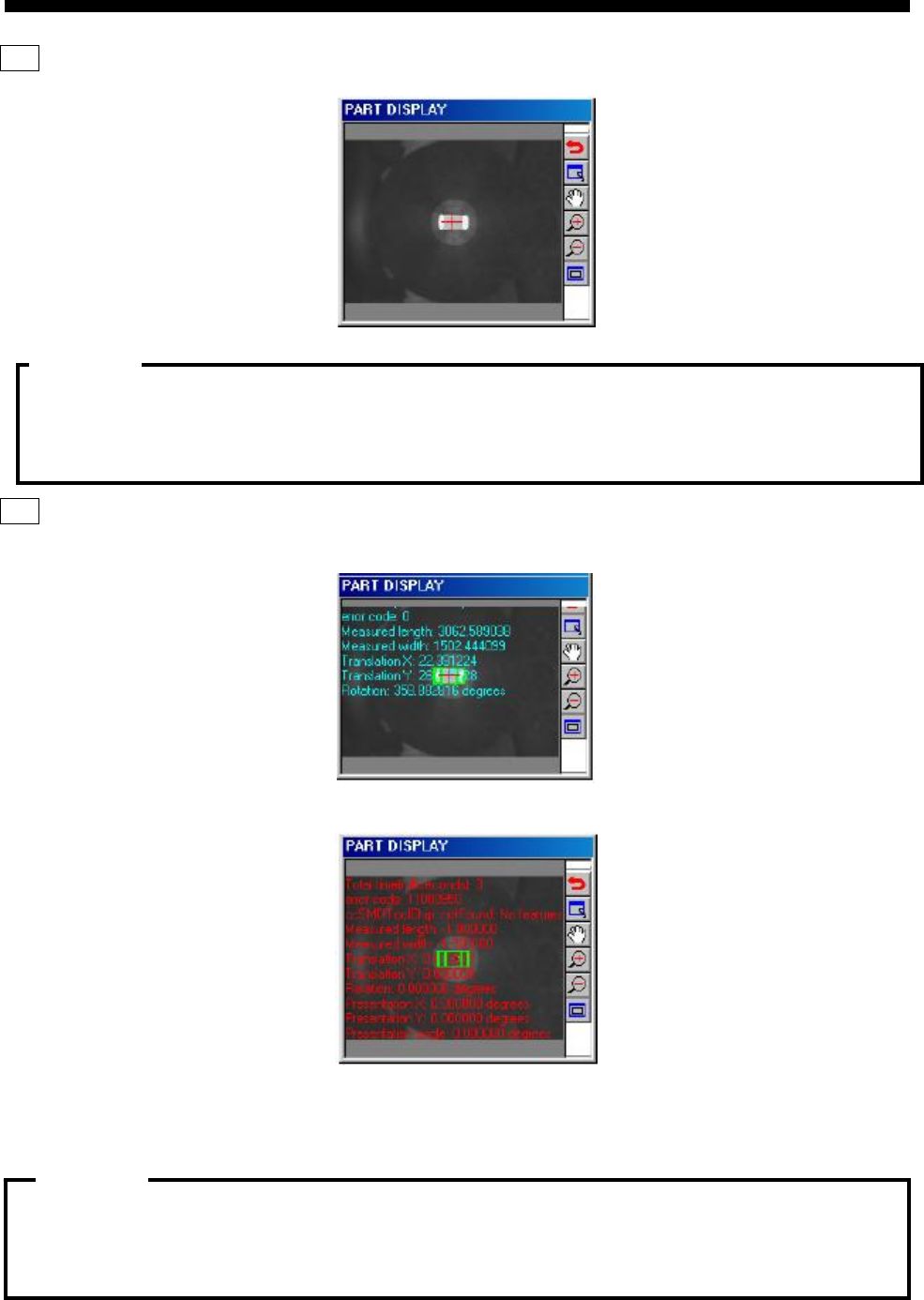

图 2.2.5-3
芯片认识时的零件相机窗口表示
明细
零件确认时， 常常在认识结果、零件形状、零件中心出现显示表示零件角度的十字。
图 2.2.5-4
芯片认识时的零件相机窗口表示( 认识成功时)
图 2.2.5-5
芯片认识时的零件相机窗口表示( 认识失败时)
错误显示仅在简易或者明细时显示。
为在零件中心显示表示零件角度的十字， 必须从零件认识结果得出零件位置和零件中心。因此， 认
识失败时不显示。
使用该模式， 节拍会有若许下降。
注意:
·因为在零件中心显示表示零件角度的十字，必须从零件认识结果得出零件位置和零件中心。因此，
认识失败时不显示。
·使用该模式，节拍会有若许下降。
注意:
操作篇
电子零件贴装机 SI-G200MK5 系列
1-30
2.3 自动生产
[2 . 1 生产准备] 结束后，即可进入自动生产。准备未完成时，自动生产的 START 键则不能操作。
2.3.1 自动生产开始
［操作功能］
开始自动生产
［操作手順］
点击自动生产菜单或者日志菜单。出现以下的一个画面。

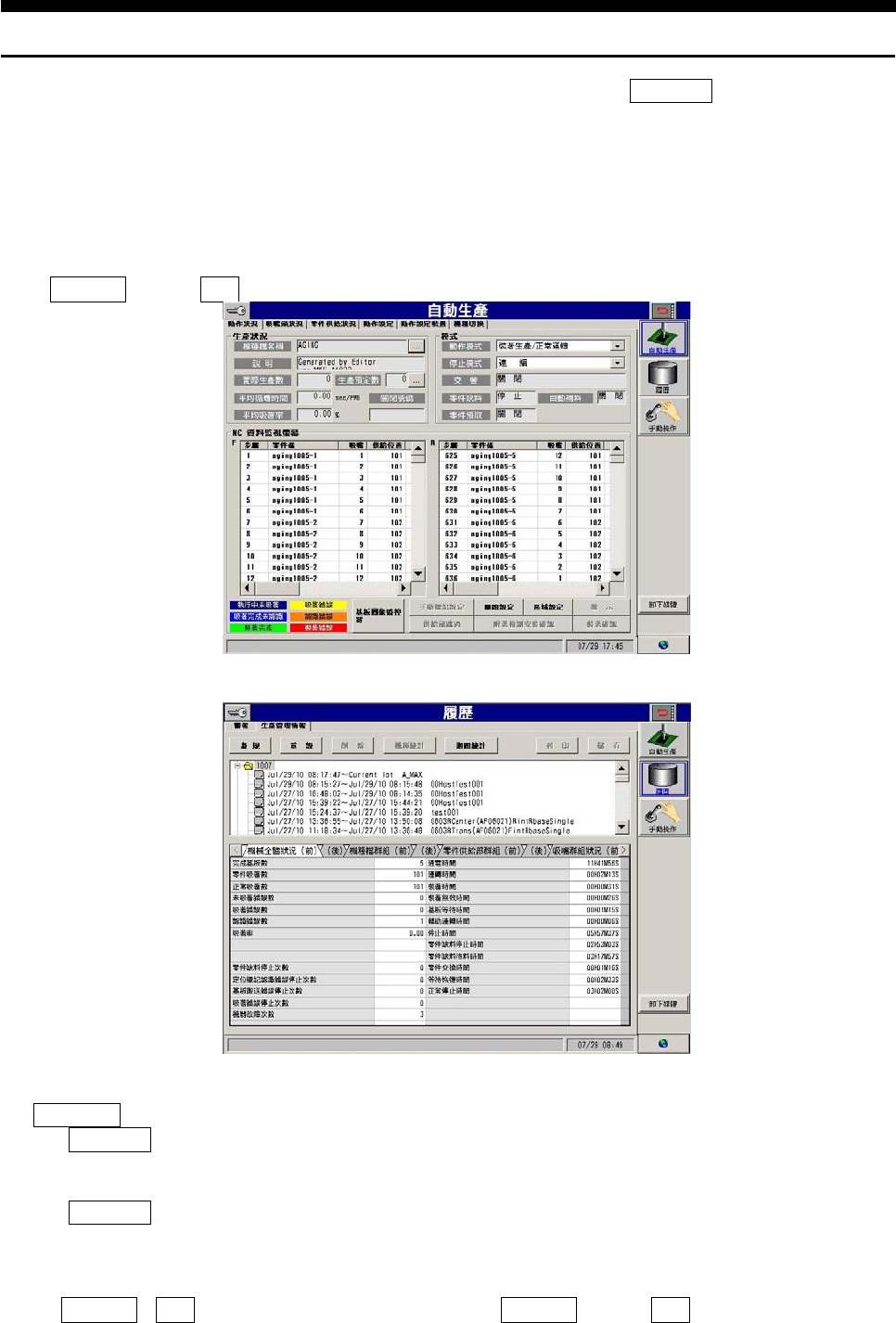

图 2.3.1-1
自动生产－ 动作状况画面
图 2.3.1-2
日志－ 生产管理情况画面
按
S TART 键。自动生产开始。
即使按 START 键。自动生产还未开始时， 该原因在画面下部显示出来。
［画面说明］
在按下
START 键而自动生产不能开始时， 是因为以下几种要因：
· 画面内出现对话框。 → 关闭对话框。
· 要在自动生产
日志以外的画面需执行自动生产。→ 选择自动生产菜单或者日志菜单。
