调试篇
2. 电气系统的连接
电子零件装着机 SI-G200MK5 (CS)
2-3
2.2 信号线的连接
[ 操作功能 ]
在 SI-G200MK5 前面下部左右两边分别准备信号线连接用连接器。可以进行前后工程的信号接
收、与主计算机连接、与零件供料器界面 （选配）连接、与空气源连接等。
[ 连接部分的说明 ]

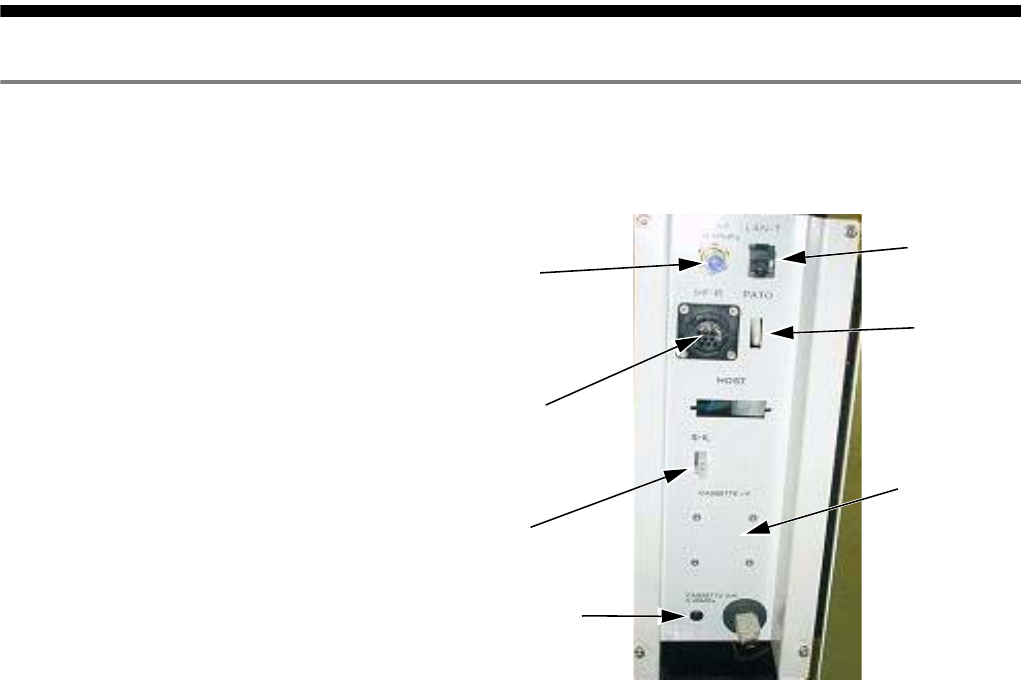

(1) SI-G200MK5
前面右侧连接部分
AIR
当从 SI-G200MK5 右侧向外部机器供给空气时使用。供给空气源压力为 0.49MPa (5kgf/cm
2
)。
请用外径
6mm 的氨基甲酸乙酯管连接。
LAN-T
主机系统 ( 选配 ) 通过 10Base-T 或者 100Base-T 与 LAN 连接时， 使用该连接器连接。标
准规格机
( 主机系统没有被选配时 ) 本安装孔是空着。
I/F-R
为了和 SI-G200MK5 右侧装置相连接，依照 SMEMA 规格连接规格的连接器。
CASSETTE I/F( 机械供料器 )
为了安装供料器界面的连接器。该供料器界面用于接收搭载了选配 32mm 供料器或者管装供料
器、零件排出输送带的交换台车的信号。标准规格有连接器安装孔。
CASSETTE AIR( 机械供料器 )
安装搭载了选配 32mm 供料器或者管装供料器、零件排出输送带的交换台车时， 和钮接头连
接。标准规格有接头安装孔。
PATO
为了输出选配信号灯的输出信号的连接器。标准规格有连接器安装孔。
S-IL
为了将选配 START 连接锁定信号从外部输入的连接器。标准规格有连接器安装孔。
AIR
I/F-R
LAN-T
PATO
CASETTE I/F
S-IL
CASETTE AIR
调试篇
2. 电气系统的连接
2-4
电子零件装着机
SI-G200MK5 (CS)
(2) SI-G200MK5
前面左侧连接部分
BAR CODE
是条形码读取器用于通信的连接器。插入条形码读取器的连接器。
AIR
当从 SI-G200MK5 左侧向外部机器供给空气时使用。供给空气源压力为 0.49MPa (5kgf/cm
2
)。
请用外径
6mm 的氨基甲酸乙酯管连接。
EX.EMG
增设急停开关时使用。请使用常闭 （NC、 B 接点）的紧急停止开关。 SI-G200MK5 发货时，
该连接器用跳线断路。若不注意将跳线卸下，就转为紧急停止状态。
I/F-L
为了和 SI-G200MK5 左侧装置相连接，依照 SMEMA 规格的连接器。
H.M
显示自动生产的累计时间。
AIR
EX.EMG
I/F-L
H.M
BAR CODE
调试篇
2. 电气系统的连接
电子零件装着机 SI-G200MK5 (CS)
2-5
(3) SI-G200MK5 后面右侧连接部分
BAR CODE
是条形码读取器用于通信的连接器。插入条形码读取器的连接器。
SUPPLIED AIR
显示 SI-G200MK5 供给空气通过调节器后的压力。请调整阀，使空气源压力为 0.49 MPa (5kgf/cm
2
)。
VACUUM PUMP
显示 SI-G200MK5 内置真空泵的压力。
CASSETTE I/F( 机械供料器 )
为了安装供料器界面的连接器。该供料器界面用于接收搭载了选配 32mm 供料器或者管装供料
器、零件排出输送带的交换台车的信号。标准规格有连接器安装孔。
CASSETTE AIR( 机械供料器 )
安装搭载了选配 32mm 供料器或者管装供料器、零件排出输送带的交换台车时， 和按钮接头连
接。标准规格有接头安装孔。
CASSETTE I/F
CASSETTE AIR
VACUUM PUMP
SUPPLIED AIR
BAR CODE
