操作篇 电子零件贴装机 SI-G 200MK5 系列 1-220 2.2.1.2 读取机种文件 1. 点击数据 编辑 画面 的 文件 键 ，显示以 下的 画面 。 图 2.2.1-2 数据编辑-文件画面 2. 选择文件被保存的驱动器 ( 本地 / 外部媒体 )。 3. 从文件一览里选择文件被保存的文件 夹。 4. 从文件一览里选择文件。 5. 点击 打开 键。 6. 从外部媒体打开文件时，显示读取零件数据 画面 。点击 执行 键开始读取…
操作篇
电子零件贴装机 SI-G200MK5 系列
1-219
2.2
种资
机料制作
2.2.1 读取数据
准备编辑对象数据的顺序有以下的方法。
·新建
·读取机种文件

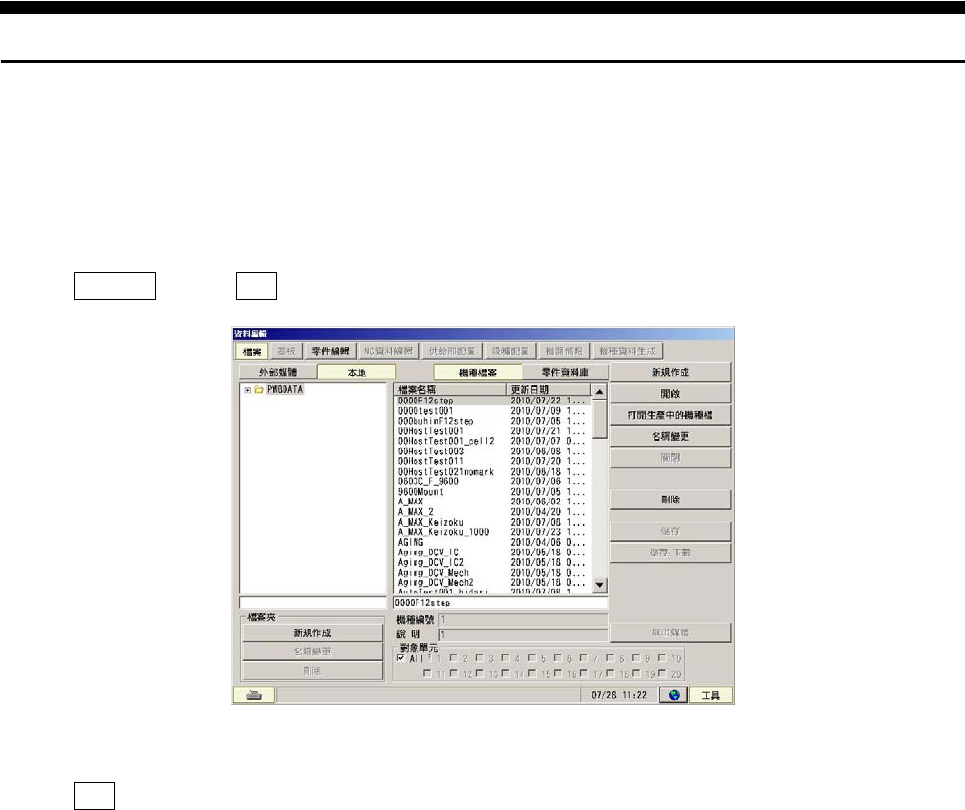

2.2.1.1 新建
1. 点击 数据编辑 画面的 文件
键，显示以下的画面。
图 2.2.1-1 数据编辑-文件画面
2. 点击 新建 键。
3. 机重文件被新建，进入编辑状态。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-220
2.2.1.2 读取机种文件
1. 点击数据 编辑
画面 的 文件 键，显示以下的画面。
图 2.2.1-2 数据编辑-文件画面
2. 选择文件被保存的驱动器 (本地/外部媒体)。
3. 从文件一览里选择文件被保存的文件夹。
4. 从文件一览里选择文件。
5. 点击 打开 键。
6. 从外部媒体打开文件时，显示读取零件数据画面。点击 执行 键开始读取零件数据。取消不想读取的零件数
据。
图 2.2.1-3 数据编辑-文件画面
7. 读完零件数据后，点击 关闭。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-221

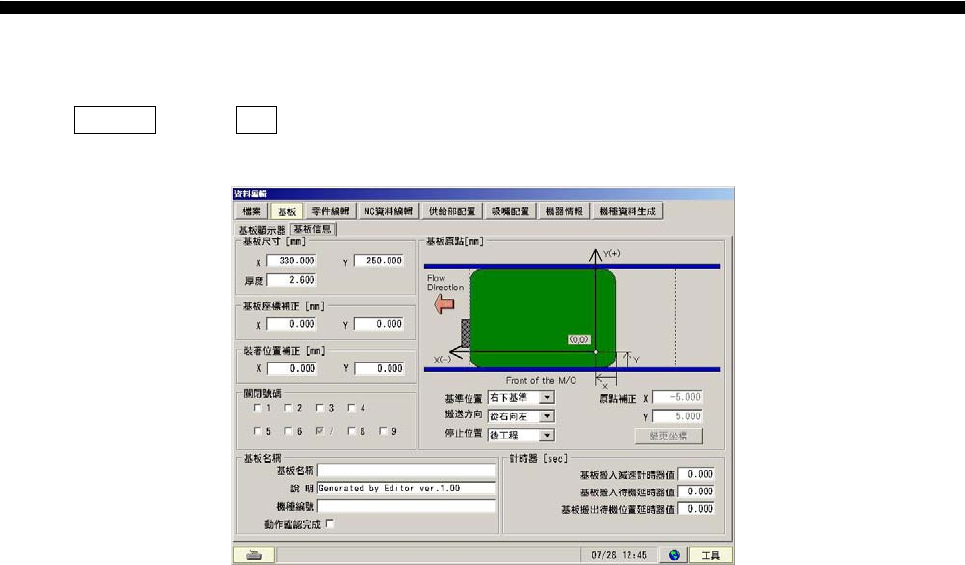

2.2.2 编辑数据
2.2.2.1 基板信息
1. 点击 数据编辑 画面的 文件
键，显示以下的画面。
图 2.2.2-1 数据编辑-基板-基板信息画面
2. 输入基板尺寸到 X 以及 Y 的方框里。
3. 根据需要设定其他的项目。
