操作篇 电子零件贴装机 SI-G 200MK5 系列 1-232 · 定位点的坐标位置作为零 件贴装坐标位置基准。执行 教示时，教示的基板为主要基板， 用它的机种资 料生产全部的基板。 · 根据设计好定位点坐标位 置的基板资料输入时， 不执行教 示的基板有更高的精度。 · 做为定位点 ID 对象，未连结位 于贴装的不良标记定位点时 ，无法点击 执行识别 键。 ·为正确向贴装位置移 动，要停止步骤来停止自动生产。 ·动作停止的步骤途中 ，…
操作篇
电子零件贴装机 SI-G200MK5 系列
1-231
2.3.2 定位标记教示
在 NC 数据编辑 输入包括定位数据的机种数据后，能执行定位点教示。
数据编辑 - NC 数据编辑 画面的 定位教示 键在选择状态下，点击 定位教示 键， 显示以下的 定位教示
画
面。

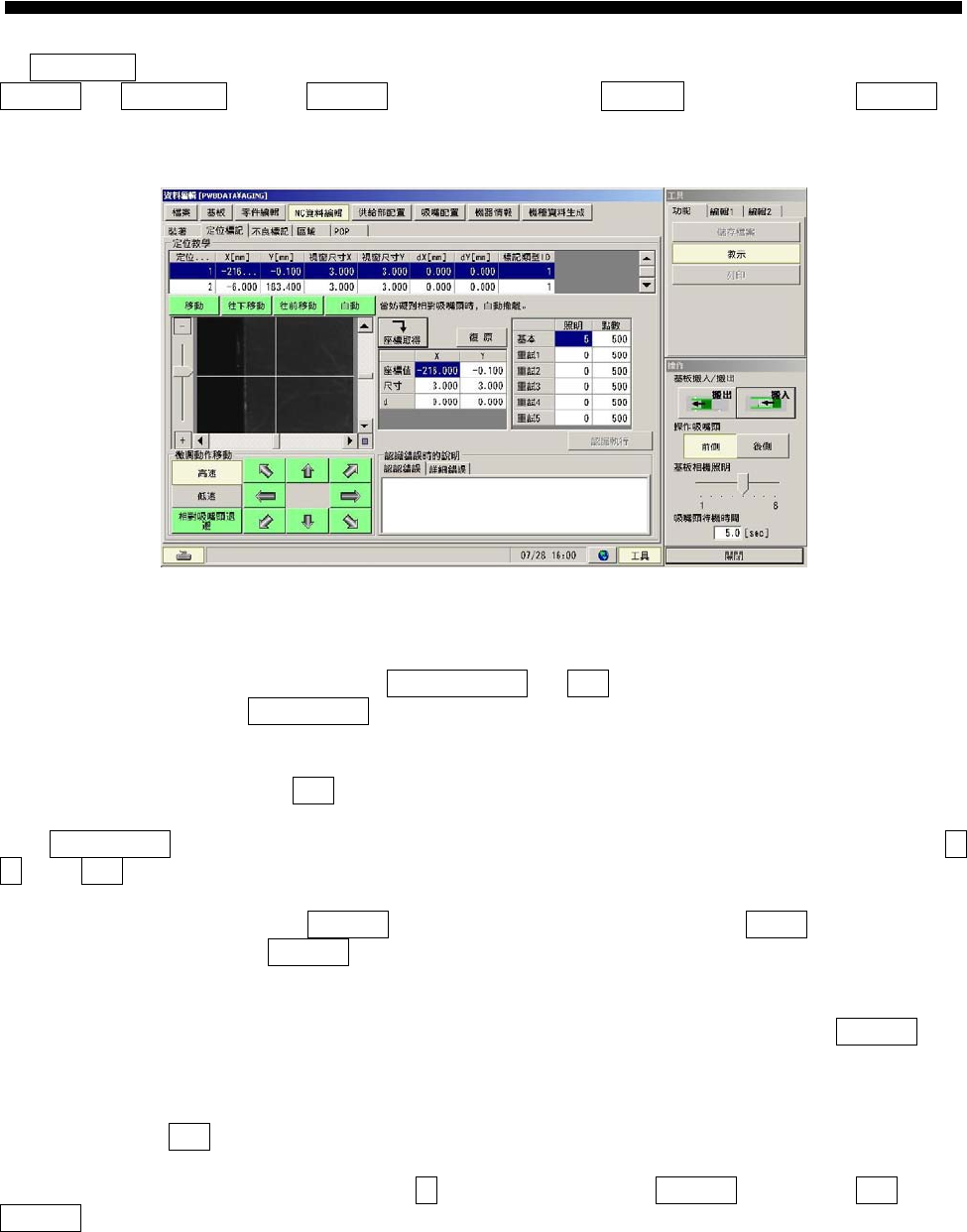

图 2.3.2-1 数据编辑-NC 数据编辑-定位教示
画面
请把要教示的基板设定在基板搬入口，点击 基板搬入·搬出 的 搬入 键，把基板搬到贴装位置定位。
基板设定在贴装位置后，用 基板相机照明 的滑标调整照明的亮度。
从画面上部的定位点一览里选择教示的定位点 ID。
请选择想教示的定位点 ID，点击 移动 键。
相机将移动到输入的定位点坐标位置。
使用 微调动作移动 的光标，使基板相机屏幕的交叉点(+标记)移动到定位标记的中央。切换移动速度时，点击 高
速 或者 低速 。
+标记到达定位标记的中央后,点击 坐标取得 键。取得的位置坐标显示在教示坐标的 坐标值 的行里。
坐标位置的教示完成后，点击 识别执行 键，确认能否识别定位点。
如识别成功，会显示“定位标记识别成功”的对话框。
如识别失败，同样的会显示“定位标记识别失败了”的对话框，请调整基板相机照明，再次点击 识别执行 键执
行识别确认。
对全部的定位点 ID，实行以上的操作。
教示结束后，点击 关闭，结束教示。
显示“是否保存教示的结果?”的对话框，点击 是 键保存教示结果，关闭 贴装教示 画面。点击 工具 画面的
同名保存 键，教示数据被保存在机种文件里。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-232
· 定位点的坐标位置作为零件贴装坐标位置基准。执行教示时，教示的基板为主要基板，用它的机种资
料生产全部的基板。
· 根据设计好定位点坐标位置的基板资料输入时， 不执行教示的基板有更高的精度。
· 做为定位点ID 对象，未连结位于贴装的不良标记定位点时，无法点击 执行识别 键。
·为正确向贴装位置移动，要停止步骤来停止自动生产。
·动作停止的步骤途中，请不要执行 定位标记教示 画面的显示，会造成系统错误。
注意
:
操作篇
电子零件贴装机 SI-G200MK5 系列
1-233
2.3.3 不良标记教示
在 NC 数据编辑 输入包括不良标记数据的机种数据后，能执行不良标记教示。 数据编辑-NC 数据编辑 画面的
不良标记 键在选择状态下，点击 教示 键，显示以下的 不良标记教示
画面。
图 2.3.3-1 数据编辑-NC 数据编辑-不良标记教示
画面
请把要教示的基板设定在基板搬入口，点击 基板搬入·搬出 的 搬入 键，把基板搬到贴装位置定位。
基板设定在贴装位置后，用 基板相机照明 的滑标调整照明的亮度。
从画面上部的不良标记一览里选择教示的不良标记 ID。
请选择想教示的不良标记 ID，点击 移动 键。
相机将移动到输入的不良标记坐标位置。
使用 微调动作移动 的光标键，使基板相机屏幕的交叉点(+标记)移动到不良标记的中央。切换移动速度时，点
击 高速 或者 低速 。
+标记到达不良标记的中央后,点击 坐标取得 键。取得的位置坐标显示在 不良标记位置坐标 的 坐标值
的行里。
坐标位置的教示完成后，点击 识别执行 键，确认能否识别不良标记。
识别成功了，显示”不良标记识别成功”的对话框。
识别失败了，同样显示”未找到不良标记”的对话框，请调整基板相机照明，再次点击 認識執行 (识别执行) 键
执行识别确认。
对全部的不良标记 ID，实行以上的操作。
实施全体识别，在按下键时，对作为现在对象的不良标记 ID 以及参照同一类型 ID 的别的不良标记(仅限于
NC 步
骤使用的 I D) 实施全体识别，并将其结果显示在一览表里。
设定同一标记类型资料，在按下键时，把现在的数值反映到作为现在对象的不良标记 ID 以及参照同一类型 ID 的
别的不良标记(仅限于 NC 步骤使用的 I D)的”视窗尺寸”或者”⊿”里。要反映的项目从适用项目里选择。
临界值 的 测试 ，在点击键时，对变成现在对象的不良标记，把临界值从
10 到250 以10 为间隔进行识别，将
