保养篇 2. 维修检 查 电子零件装着机 SI-G200MK5 (CS) 2-45 每 3 个月 (9) 装着吸嘴头的 C 型 致动器的动作检查 [作 业 功 能] 使阀产生动作的 C 型 致动器如果有缺陷，就无法进行 零件的吸着·装着作业。顺畅动作 非常重 要。所以要定期对 C 型致动 器进行检查。 [维 修 检 查 位 置] 2 处装着 吸嘴头的 C 型致动器 ( 各 2 个 ) [ 维修检查时 要准备的物品 ] 无需特意准备 [作…
保养篇
2. 维修检查
2-44
电子零件装着机
SI-G200MK5 (CS)
每 3 个月
(8) 机械阀的动作检查清理
[ 作业功能 ]
用吸嘴对零件进行吸着·装着时如果机械阀动作不良就会发生无法吸着零件，导致动作中零件脱
落无法装着等大故障。所以要定期检查机械阀。
[ 维修检查位置 ]
2 处装着吸嘴头的机械阀 ( 各 12 处 )
[ 维修检查时要准备的物品 ]
棉棒、多用润滑油
( 机械阀交换时：机械阀、六角扳手套件 )
[ 作业顺序 ]
1. 用棉棒清理机械阀轴面、机械阀和轴肩的接触面。
2.
按住轴，清理相反一处。
不要用酒精和润滑油。
3. 用手指交替按压上下阀，确认是否可以顺畅地移动以及是否有障碍。如果阀不能顺畅地移
动，属于阀有问题，请按照
[2.9 运作不良时 (1) 机械阀交换 ] 的作业顺序对阀进行交换。
注意
:
棉棒
清理面 (3 处 )
棉棒
清理面 (3 处 )
保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-45
每
3 个月
(9) 装着吸嘴头的 C 型致动器的动作检查
[作业功能]
使阀产生动作的
C 型致动器如果有缺陷，就无法进行零件的吸着·装着作业。顺畅动作非常重
要。所以要定期对
C 型致动器进行检查。
[维修检查位置]
2 处装着吸嘴头的 C 型致动器 ( 各 2 个 )
[ 维修检查时要准备的物品 ]
无需特意准备
[作业顺序]
1. 用手使上下 2 个 C 型致动器运动。
如果动作不顺畅，需要交换
C 型致动器。
关于
C 型致动器交换，请委托我公司服务人员。
C 型致动器
保养篇
2. 维修检查
2-46
电子零件装着机
SI-G200MK5 (CS)
每 3 个月
(10) 内部旋转轴的上油和清理
[作业功能]
吸嘴头内部旋转轴会随着零件吸装着动作高速反复进行上下运动。
为了维持正常吸着动作和装着精度，需要定期进行上油和清理。
[维修检查位置]
2 处吸嘴头的内部旋转轴 ( 各 12 根 )
[ 维修检查时要准备的物品 ]
润滑油：
THK-AFC 润滑油 (THK 制 )、干净抹布、清理气枪
( 弹簧押头卸下时 : 弹簧押头定位片 (2-683-239-**)、弹簧押头起伏杆 (2-683-240-**))
［作业顺序］
为了保养内部旋转轴及其周边各零件的着装精度，制造时已进行了严密的定位。需对拆卸下来的
内部旋转轴零件进行区分管理以免和其他索引下的零件混合。组装时请注意组装同一个索引下相
同组合中的零件。

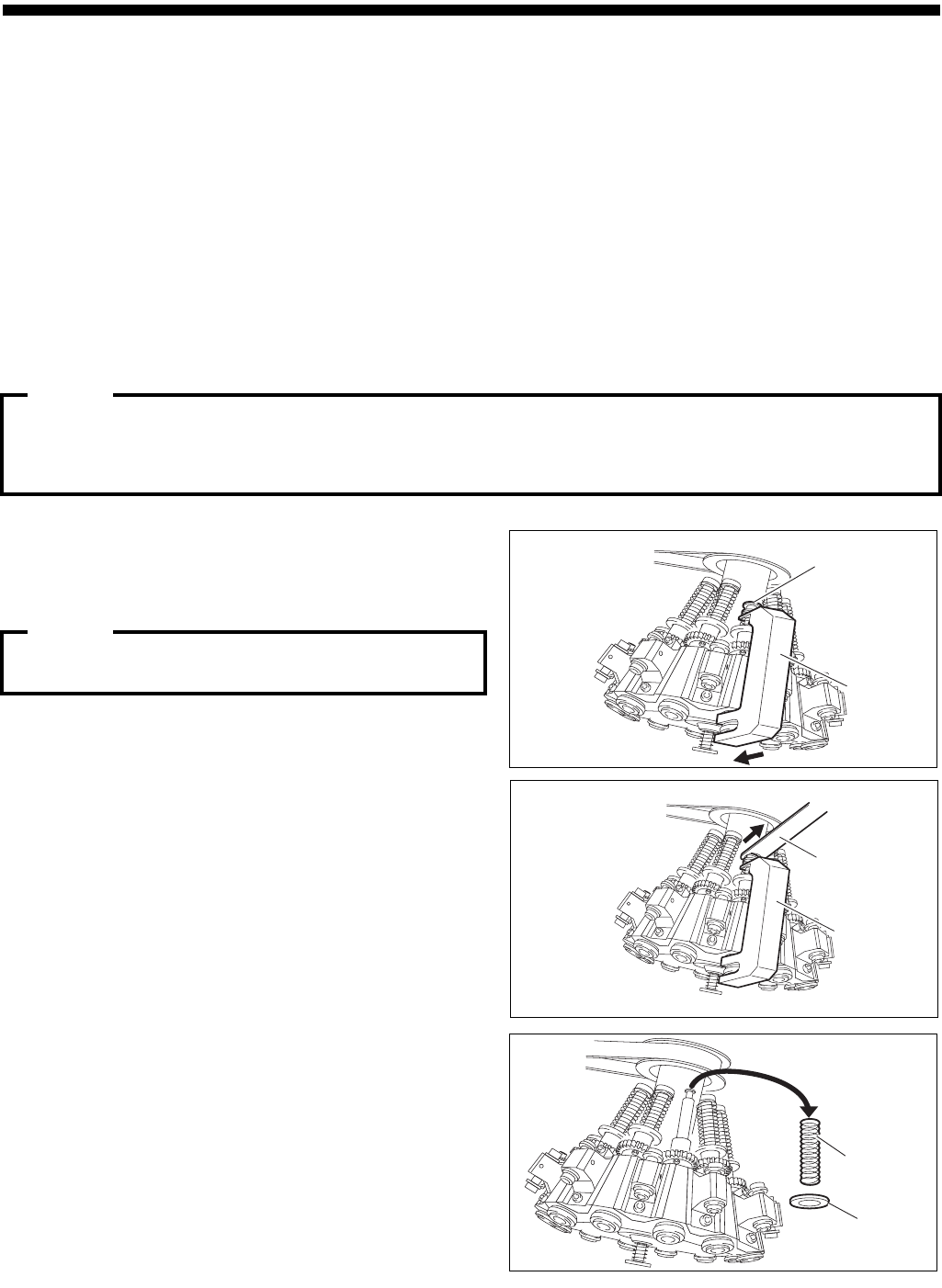

1. 为了防止误动作，需在进行作业前按下紧
急停止钮。
2. 旋转吸嘴，同时慢慢的向下拉出。
请从下方对内部旋转轴进行支撑，以免在下一
步作业中拆下弹簧押头后内部旋转轴掉下。
3. 拆下内部旋转轴上部的弹簧押头。
① 用手压住内部旋转轴上部的弹簧，安装
弹簧押头定位片。
② 将弹簧押头的切槽部朝向内侧。
③ 挂上弹簧押头挂钩，将弹簧押头拉到跟
前拆下。
（也可以用手将弹簧押头拆下。）
④ 拆下弹簧押头定位片。
4. 拆下内部旋转弹簧 （2 种各 1 根）和弹簧
支架。
弹簧押头
弹簧押头
定位片
弹簧押头
定位片
弹簧押头
挂钩
内部旋转
弹簧
弹簧支架
小心 :
小心 :
