操作篇
电子零件贴装机 SI-G200MK5 系列
1-182
1.2.9 登录信息的确认画面

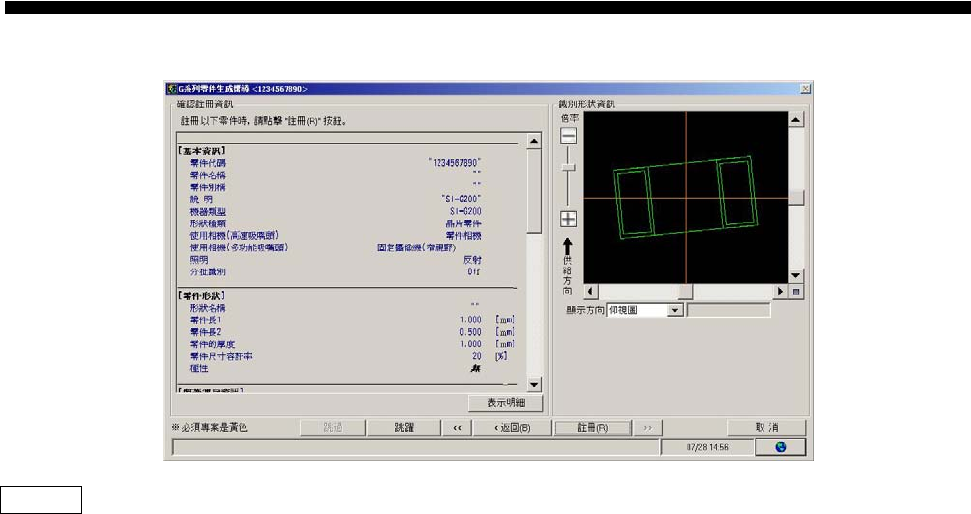

图 1.2.9-1 零件生成向导-登录信息画面
详细表示 ：
表示所登录零件的详细信息。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-183
1.3 零件数据库
1.3.1 General
General 表示零件概要以及尺寸数据。零件尺寸数据收集了零件本身的形状、各尺寸以及其容许值。

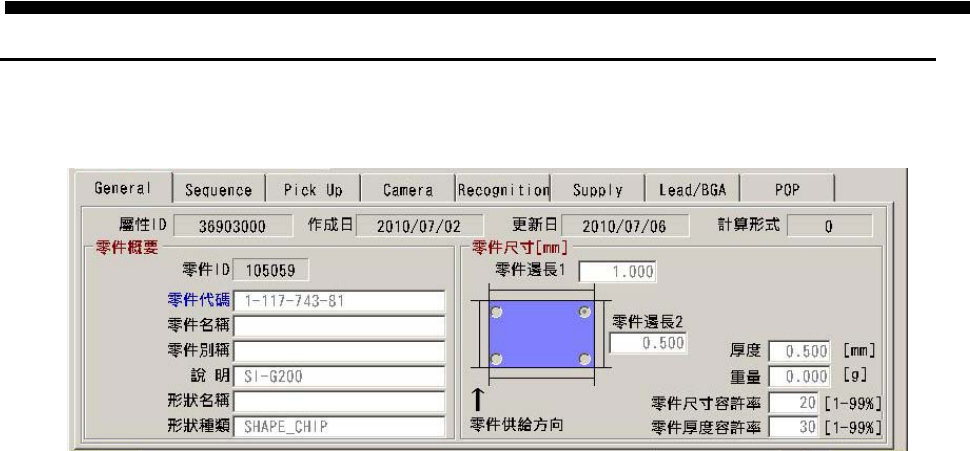

图 1.3.1-1 General 画面
(1) 作成日
表示零件数据被制作的日期。
(2) 更新日
表示零件数据被更新的日期。
(3) 属性 ID
表示零件数据的属性 ID。
(4) 版本
表示零件数据的版本。
(5) 零件 ID
表示零件的 ID。
(6) 零件代码
表示在零件清单一览所选零件的零件代码。只在机器类型不同时，才可以使用同一零件代码。变更零件代码
时，输入任意独特的编号。
上限值：128 文字
可使用文字(CODE39)：[ A-Z ][ 0-9 ][ 空格 ][ 句号 ][ - ][ $ ][ / ][ + ][ % ]
(7) 零件名称
输入零件的一般名称。
上限值：255 文字
不可使用的文字：[ , ][ ; ][ " ][ 全角文字 ]
(8) 零件别称
输入零件的第二名称。
上限值：255 文字
不可使用的文字：[ , ][ ; ][ " ][ 全角文字 ]
(9) 说明
输入说明。
上限值：255 文字
不可使用的文字：[ , ][ ; ][ " ][ 全角文字 ]
操作篇
电子零件贴装机 SI-G200MK5 系列
1-184
(10) 形状名称
输入形状的一般名称。
上限值：255 文字
不可使用的文字：[ , ][ ; ][ " ][ 全角文字 ]
(11) 形状种类
芯片零件、焊脚零件、BGA/CSP 零件、异形零件分别表示。
SHAPE_CHIP：芯片零件
SHAPE_LEAD：焊脚零件
SHAPE_BGA： BGA 零件
SHAPE_ODD：异形零件
(12) 零件边长
1～2
输入角形零件的尺寸。关于焊脚形零件，输入不包含焊脚部的零件尺寸。本项目不能编辑。
单位：mm
设定范围：0.001～25
(13) 厚度
输入零件的厚度。
单位：mm
设定范围：0.001～8（高速贴装头）、0.001～13（多功能贴装头）
(14) 零件尺寸容许率
输入识别零件尺寸时的容许率。
单位：%
设定范围：1～99
(15) 零件厚度容许率
输入吸着检查识别时零件厚度的容许率。
单位：%
设定范围：1～99
(16) 重量
输入零件的重量。
单位：g
设定范围：0～999.999
(17) 极性
指定零件的左右/上下电极的极性(+/-)的有无。零件有极性时，选择右上/右下/左下/左上其中的一处。零
件没有极性时，不选择。
