操作篇
电子零件贴装机 SI-G200MK5 系列
1-2
１.操作画面构成与机器设定
1.1 画面操作的概要
1.1.1 画面的基本操作
［操作功能］
学习 SI-G200MK5
电源接入后的画面基本操作。
[操作顺序]
遵照
[ 1 . 系统操作] 接入 SI-G200MK5 电源，稍候片刻， 装置的运转准备结束， 出现下列画面。

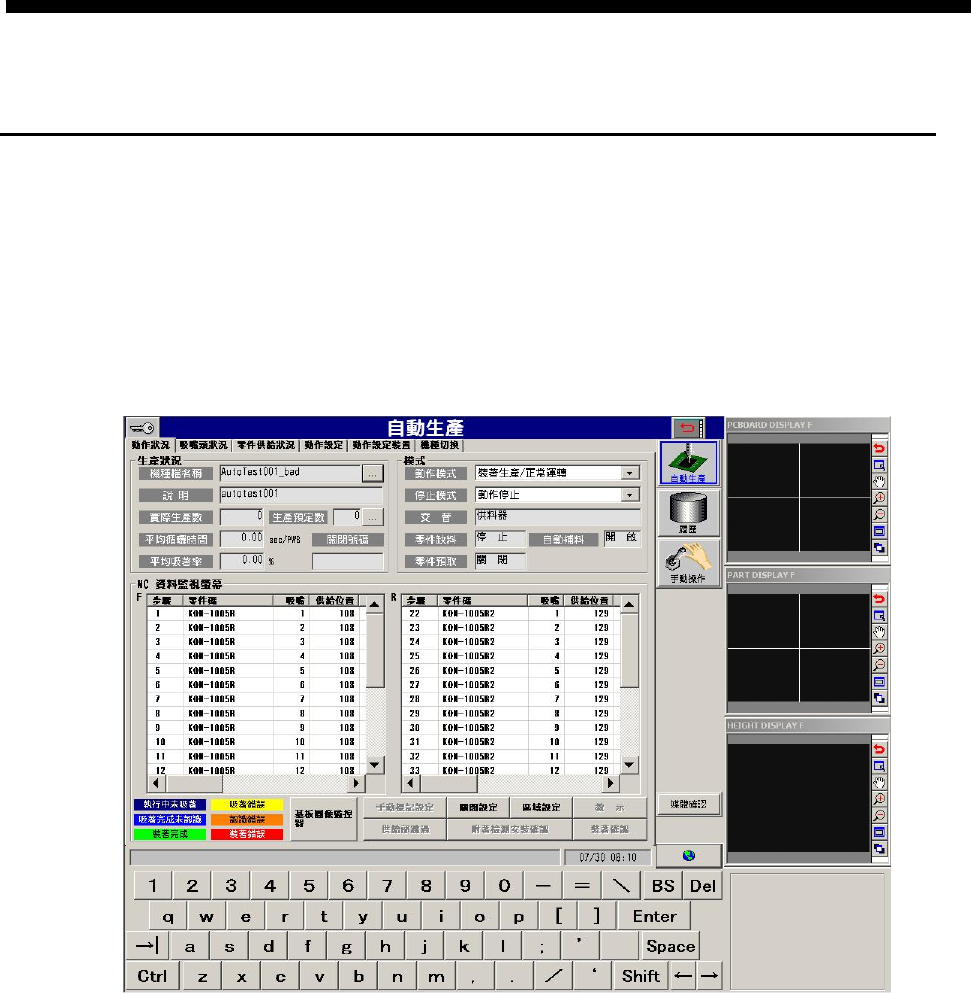

图 1.1.1-1
自动生产－ 动作状况画面
操作篇
电子零件贴装机 SI-G200MK5 系列
1-3

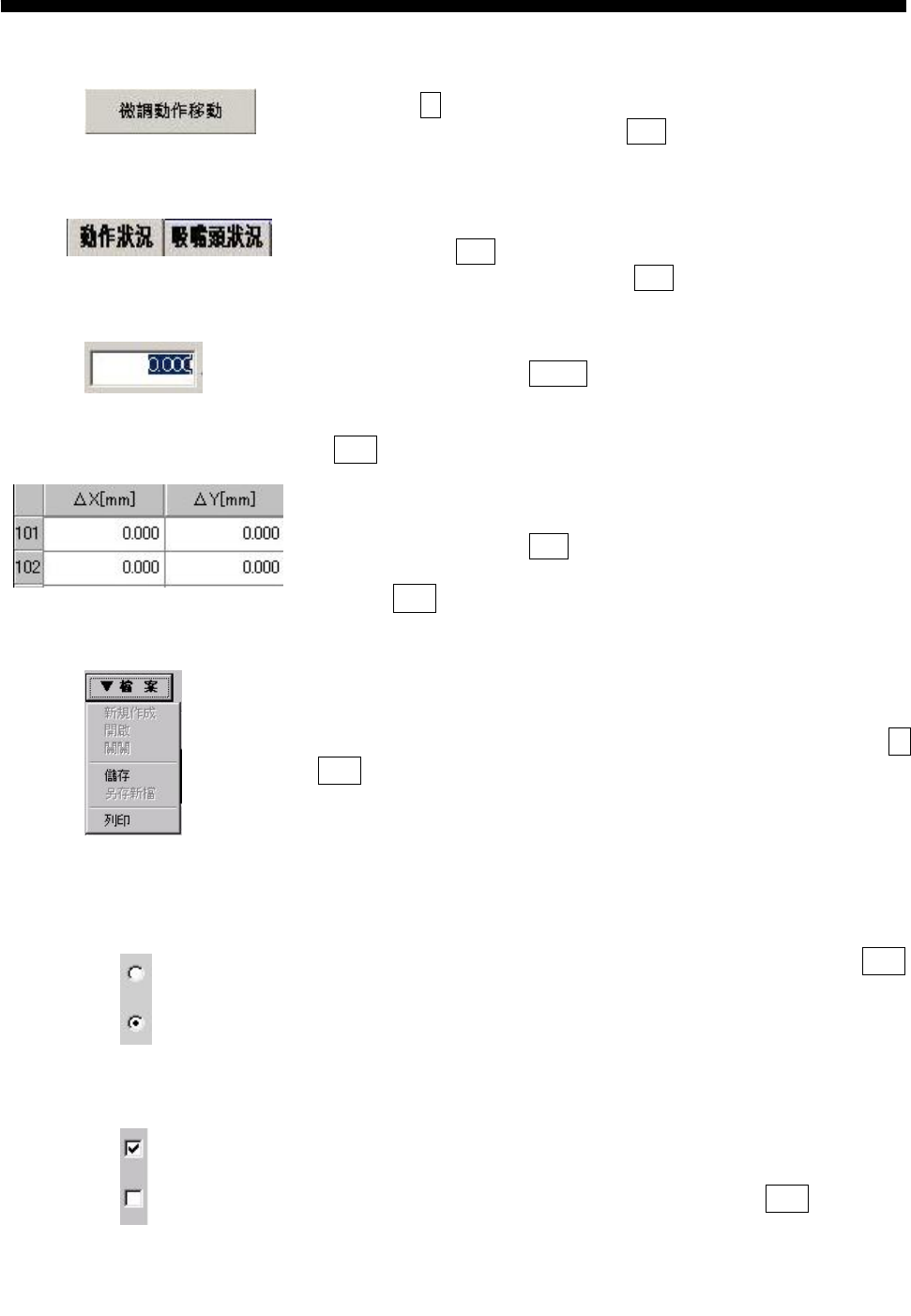

[ 画面说明]
画面的操作是基于 Wi n dows 2000 的对话形式。
将鼠标置于 键 上，点击左键，其键具有的功能就执行。这个键操作在必
要的情况下，本书中仅记述为”点击 功能 键“。
将鼠标置于任意 标签 ，点击左键，该标签被选中。这个标签的操作在必
要的情况下， 本书中仅记述为“点击 ○○ 标签”。
在文本框中有显示 SI-G200MK5
内部的信息和可以输入文字两种情况。
输入文字时， 将鼠标置于文本框 ，点击左键，在文本框内移动游标。之
后， 从键盘输入文字。此文字输入操作在必要的情况下，本书中记述为
“ 从键盘输
入
○○文本框中”。
在机台中，有显示 SI-G200MK5
内部的信息和可以输入文字两种情况。
输入文字时， 将鼠标置于机台 ，点击左键，在文本框内移动游标。之后，
从键盘输入文字。此文字输入操作在必要的情况下，本书中记述为“ 从
键盘输入
○○机台中”
点击左键，显示下拉菜单。在列表中将鼠标置于任意功能上，点击左键，
选此功能。此下拉菜单的操作在必要的情况下，本书中记述为“ 点击
▼
○○
在多项功能中选择任意功能，将鼠标置于其上，点击左键，带
●标志的选
配被选中。此选配键的操作在必要的情况下，本书中记述为“点击
○○
选配键”。
在多项功能中选择任意功能， 将鼠标置于其上，点击左键，带ν标志的
复选框被选中。取消选择是将鼠标置于带 标志的框上， 点击左键。此复
选框选择操作在必要的情况下， 本书中记述为“ 点击
○○复选框”
选配键
下拉菜单
机台
文本框
标签
键
复选框
操作篇
电子零件贴装机 SI-G200MK5 系列
1-4

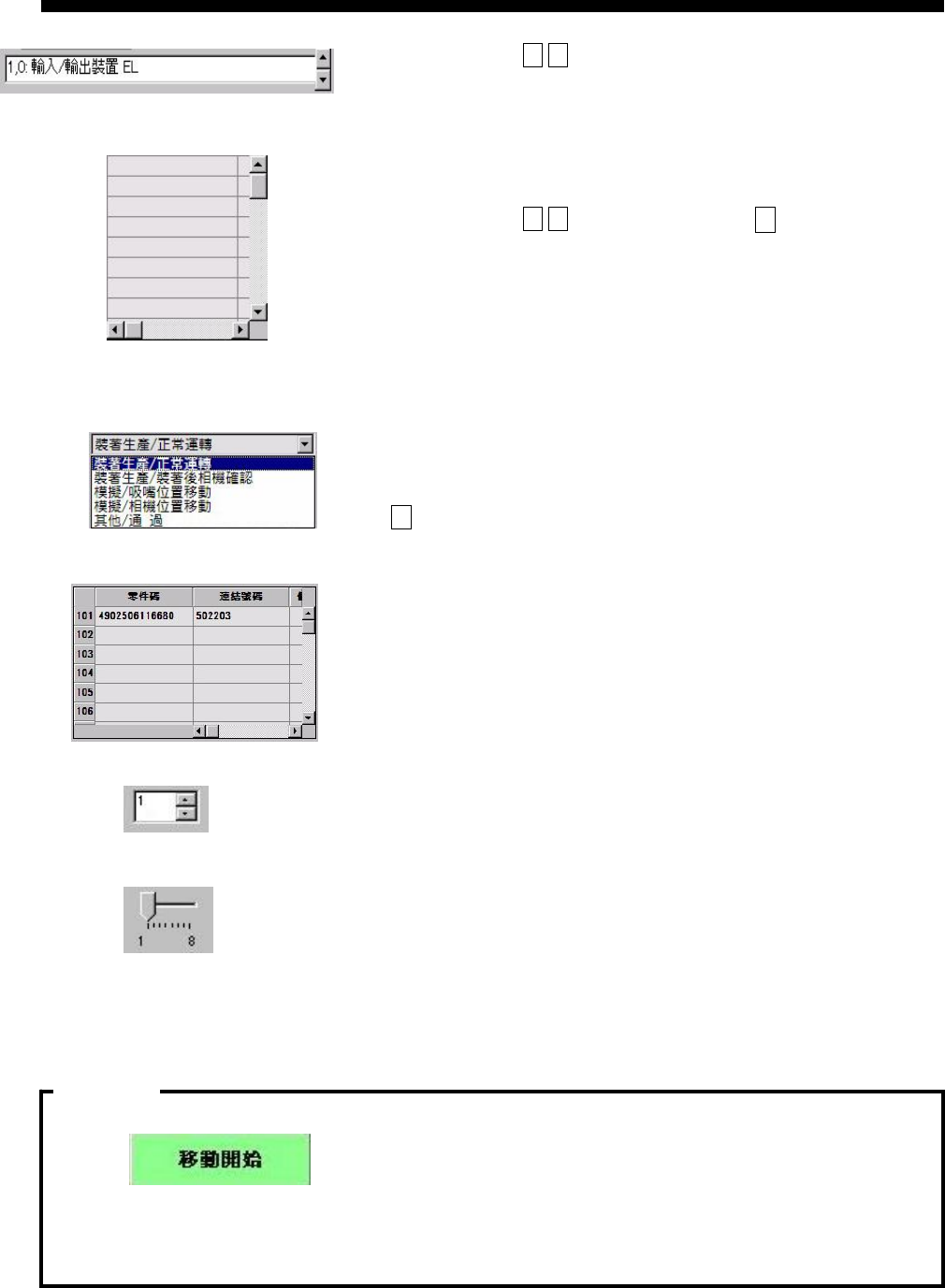

将鼠标置于列表框的▲ ▼点击左键，可以滚动显示列表框。显示的项目
被选择。 这个列表框的操作在必要的情况下，本书中记述为“用
列表框进行选择”。
将鼠标置于滚动条的▲ ▼，点击或者将鼠标置于□上滚动，显示隐藏的
部分。这个列表框的操作在必要的情况下，本书中记述为“ 滚动”
点击▼
即显示多个项目的项目列表。本书中以“ 下拉列表” 来记述。
用表计算软件可以运用，由行和列构成的表
。本书中以“列表”来记述。
通过连动的输入字段值来决定的值进行增减的键
。
本书中以“上/下键”来记述。
通过滑动形式的键来增减值
。
本书中以“ 滑标” 来记述。
滑标
上/ 下键
列表
下拉列表
滚动条
列表框
・
显示色为绿色的按键，表示与其动作相关联。
・
在键中
，
位图和功能没有记述
，
显示成灰色时
，
不能使用该键。即使点击也不可用。
NOTE:
