操作編 电子零件贴装机 SI-G 200MK5 系列 1-1 14 3.2.1.7 基板搬送状态的表示 在基板搬送画面， 用表示色表示当前的 状态。 · 关于轨道皮带的表示颜色 绿色： 向搬出方向移动 白色： 停止 黄色： 向搬入方向移动 · 关于各个钮的文字颜色 黑色： 可以操作 灰色： 不能操作 装在轨道上的基板用绿色表示。 固定板上的用多孔的灰色长方形表示 。 · 关于固定板、基准针、停 止器、夹板的表示颜色 黄色： 表示处于上升…
操作編
电子零件贴装机 SI-G200MK5 系列
1-113
(3) 微調動作移動 ( 微调动作移动) ( 轨道宽度)
指定微调动作移动时，会出现以下的 軌道寬度調整 ( 轨道宽度调整) 对话

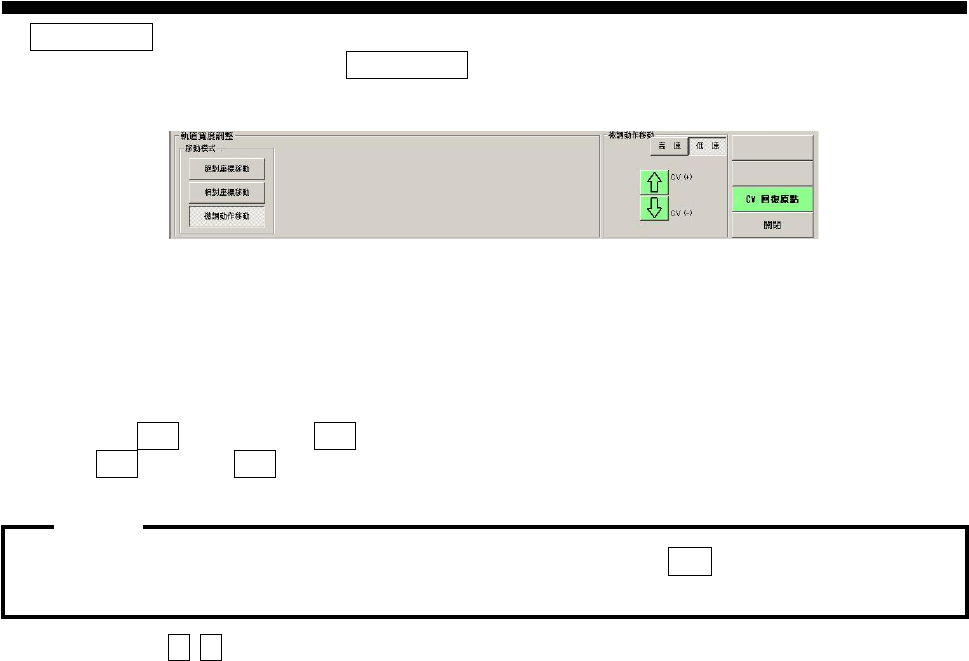

图 3.2.1.6-4
軌道寬度調整 ( 轨道宽度调整) 画面
轨道宽度移动的顺序如下。
[1]
指定移动速度。
以下的方法可指定移动速度。
方法： 点击 高速
( 高速) 钮或 低速 ( 低速) 钮。
→ 指定 高速 ( 高速) / 低速 ( 低速) 的切换
[2] 按键盘的游标
( ↑ ↓ )
→ 往按下的游标方向移动轨道。有时按游标键其轨道却无反应，此时若改变按键时机即可操作。
提示
· 按游标立即放开时，只稍稍移动
1 点 ( 寸移动)。
· 按着游标时，轨道则连续移动。
前门或后门中任一门打开，或互锁开关关闭时, 为了安全, 无法选择 高速 ( 高速)
。
注意:
操作編
电子零件贴装机 SI-G200MK5 系列
1-114
3.2.1.7 基板搬送状态的表示
在基板搬送画面， 用表示色表示当前的状态。
· 关于轨道皮带的表示颜色
绿色： 向搬出方向移动
白色： 停止
黄色： 向搬入方向移动
· 关于各个钮的文字颜色
黑色： 可以操作
灰色： 不能操作
装在轨道上的基板用绿色表示。
固定板上的用多孔的灰色长方形表示。
· 关于固定板、基准针、停止器、夹板的表示颜色
黄色： 表示处于上升端
白色： 表示处于下降端
· 关于安装在轨道上的下述传感器开关状态的表示
红色
LED 标记是
明亮状态： 开
灰暗状态： 关
基板搬入传感器
利用设置在基板搬入轨道入口的光学式传感器， 检测能从前装置搬送来的基板。
基板搬出传感器
利用设置在基板搬出轨道出口的光学式传感器， 检测可在后装置搬送基板。
基板待机传感器
利用设置在基板搬入轨道出口的光学式传感器， 检测可在装着轨道搬送基板。
基板确认传感器
利用设置在基板装着轨道的装着位置的光学式传感器， 检测是否可能从搬入轨道到装着轨道搬送
基板， 固定板可以上升。
基板有无传感器
利用设置在基板装着轨道的装着位置的光学式传感器，检测固定板可以上升，可以矫正装着基板。
基板确认通过传感器
利用设置在基板搬出轨道入口的光学式传感器， 检测从装着轨道搬送来的基板。
基板搬入开始传感器
利用设置在基板装着输送带的装着位置的光学式传感器， 检出从搬入输送带搬送来的基板， 开
始搬入在前装置待机的基板。
基板减速传感器
利用设置在基板搬出输送带中间的光学式传感器， 检出从装着位置搬送来的基板， 输送带速度开
始减速。
操作編
电子零件贴装机 SI-G200MK5 系列
1-115
3.2.2 基板操作
可操作确认基板的定位及操作搬入· 搬出的单独动作， 组合成一连贯动。
3.2.2.1 基板位置決め操作
［概要］
操作基板定位时， 执行下列的一连贯动作。
基板定位
: 固定板装置上升 (夹板) → 基准针下降
基板定位解除
: 基准针下降 → 固定板装置（夹板） 下降
［操作顺序］
依顺序点击 手動操作
(手动操作) 菜单 → 基板搬送 (基板搬送) 标签，会显示以下的 基板搬送
(基板搬送) 画面。

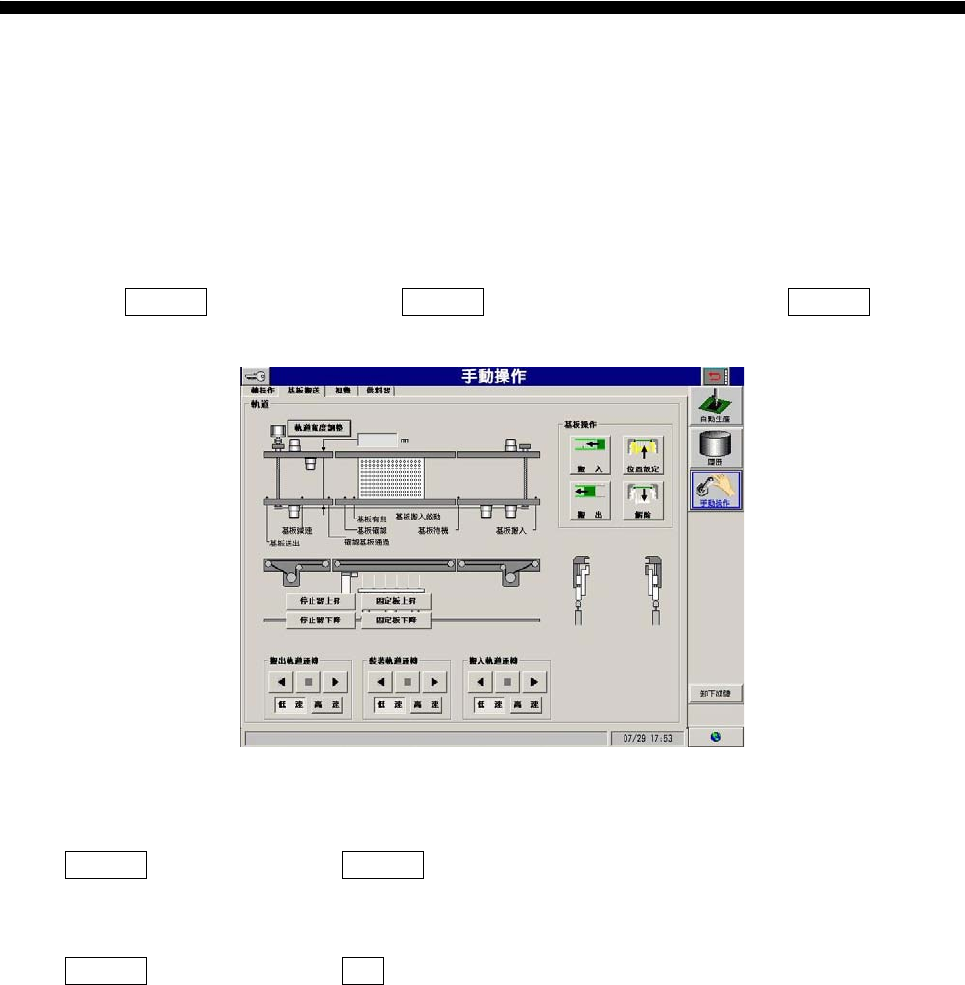

图 3.2.2.1 手動操作－ 基板搬送 ( 手动操作－ 基板搬送) 操作
基板定位时
点击 基板操作
( 基板操作) 框内的 位置設定 ( 位置设定) 钮， 开始一连贯的定位动作， 以便在
装着位置内固定基板。
解除基板定位时
点击 基板操作
( 基板操作) 框内的 解除 ( 解除) 钮， 开始一连贯的解除动作， 使基板成为可搬
出状态。
