(2) 装着吸嘴头 C 型致动器的交换
[作业功能]
使阀产生动作的
C 型致动器的动作如果有缺陷，就无法进行零件的吸着·装着作业。顺畅动作
非常重要，为了确实地继续吸着·装着
, 要定期进行交换。
[维修检查位置]
2 处装着吸嘴头的 C 型致动器 ( 各 2 个 )
[ 维修检查时要准备的物品 ]
无需特意准备
[作业顺序]
1. 请委托我公司服务人员交换 C 型致动器。

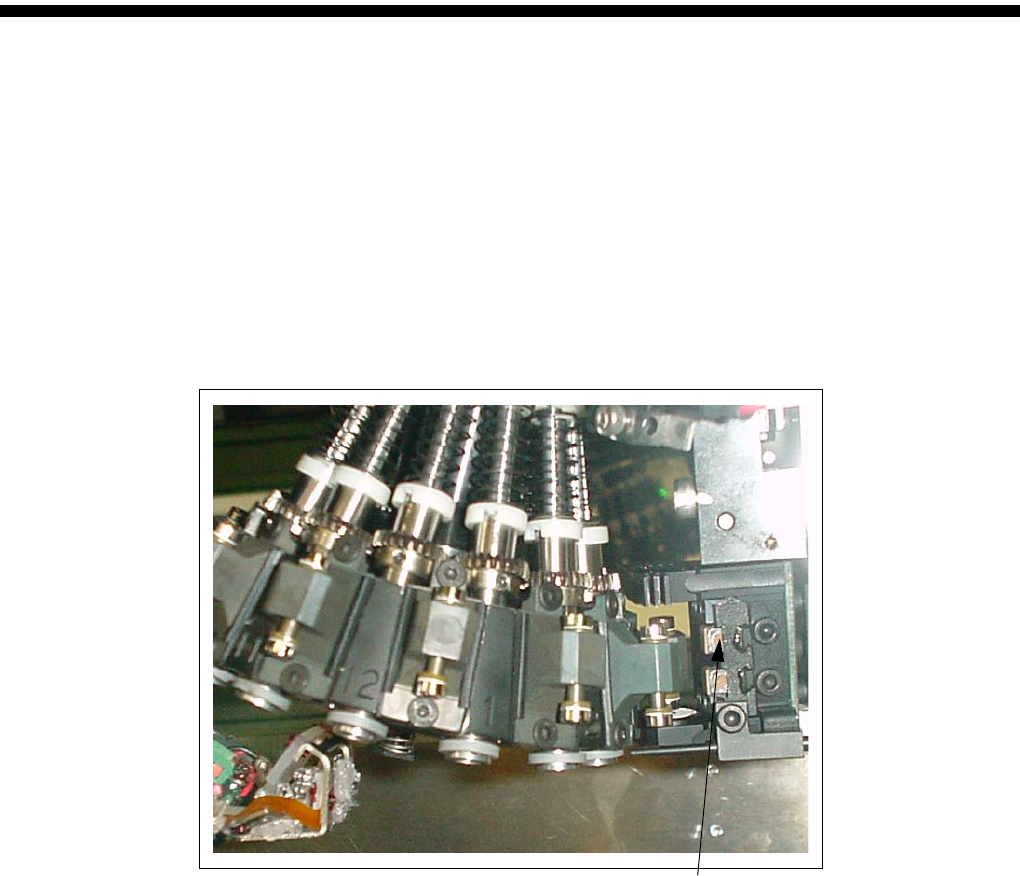

C 型致动器
保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-83
(3) 基板搬送轨道皮带的交换、张力的调整方法
Ⅰ
) 中间 C/V 驱动皮带 ( 移动、固定侧 )
单输送带的情况 :No.1 和 2 的皮带
双输送带的情况
:No.1 的皮带
[作业顺序]
1. 旋松 2 处固定张力滑轮板的螺丝。
2. 交换皮带时交换皮带。
3. 反复确认将皮带安装到了滑轮沟里的同时，将张力滑轮板滑动到上侧，加适当张力将固定螺
丝拧紧。
适当张力的标准是
: 用手按，会因弹力而迸开。
张力滑轮板中间 C/V 驱动皮带
保养篇
2. 维修检查
2-84
电子零件装着机
SI-G200MK5 (CS)
Ⅱ ）搬出搬入 C/V 皮带 ( 移动、固定侧 )
[ 作业顺序 ]
1. 用前端有大 的螺丝刀，旋松张力滑轮。
2. 皮带交换时交换皮带。
3. 反复确认皮带安装到了滑轮沟里，移动张力滑轮加适当张力，拧紧张力滑轮。
Ⅲ ）中间
C/V 皮带 ( 移动、固定侧 ) (No.3 的皮带 )
[ 作业顺序 ]
1. 旋松 2 处张力板的固定螺丝。
2. 交换皮带时交换皮带。
3. 盖上张力板，加适当张力拧紧张力板固定螺丝。
4. 这时， Ⅱ ) 所说明的搬入搬出 C/V 皮带的张力的松弛，一定按Ⅱ ) 的要领适当调整搬入搬出
C/V 皮带的张力。
张力滑轮
搬出搬入 C/V 皮带
单输送带的情况 :
No.4
和 5 的皮带
双输送带的情况
:
No.2
的皮带
放松侧
拉紧侧
搬出搬入 C/V 皮带
中间 C/V 皮带
