保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-15
使用乙醇时的顺序
(1) 按下电源开启 / 关闭的开关 ，关闭主电流断路器。
( 这是因为即使关闭了 LED 照明也会有微弱电流流动，有发生短路的危险 )
(2)
用清理气枪将镜面上灰尘尽量去除。
(3) 用棉棒多浸湿些乙醇 , 整个镜面表面用酒精擦拭。
( 主要是因为如果用力擦拭污垢，会出现划痕。所以整个镜面先通过酒精覆盖然后一点一点
展开擦拭。
)
(4) 2
～ 5 次用棉棒多浸湿些乙醇进行擦拭。 ( 此时 (3) 的要领不变。 )
(5)
数十秒自然干燥后，查看污垢附着状况。普通污垢这时几乎都会被去除。
(6) 如果在 (5) 中自然干燥之后仍然有擦拭痕迹时，用 KIM WAIPU S200 ( 株 ) CRECIA
Corporation
制或者棉棒轻轻进行擦拭。
补充
上述方法意义在于，通过几次用乙醇溶解污垢，然后用棉棒吸取污垢。
使用 Asahi Glass 生产的 Asahi Clean AK225AES 80% + 异丙醇 20% 的混合溶液时的顺序
(1) 按下电源开启 / 关闭的开关 ，关闭主电流断路器。
( 这是因为即使关闭了 LED 照明也会有微弱电流流动，有发生短路的危险 )
(2)
用清理气枪将镜面上灰尘尽量去除。
(3) 用棉棒多浸湿些溶剂进行擦拭。
(4) 2 ～ 3 次用棉棒多浸湿些溶剂进行擦拭。
(5) 数十秒自然干燥后，用 KIM WAIPU S200 ( 株 ) CRECIA Corporation 制或者棉棒轻轻
擦拭。
补充
上述方法意义在于，通过溶剂使污垢呈膜状浮在上面，然后去除。
由于清洁液是含有酒精的易燃性液体，保管时要注意防火。
警告 :
!
保养篇
2. 维修检查
2-16
电子零件装着机
SI-G200MK5 (CS)

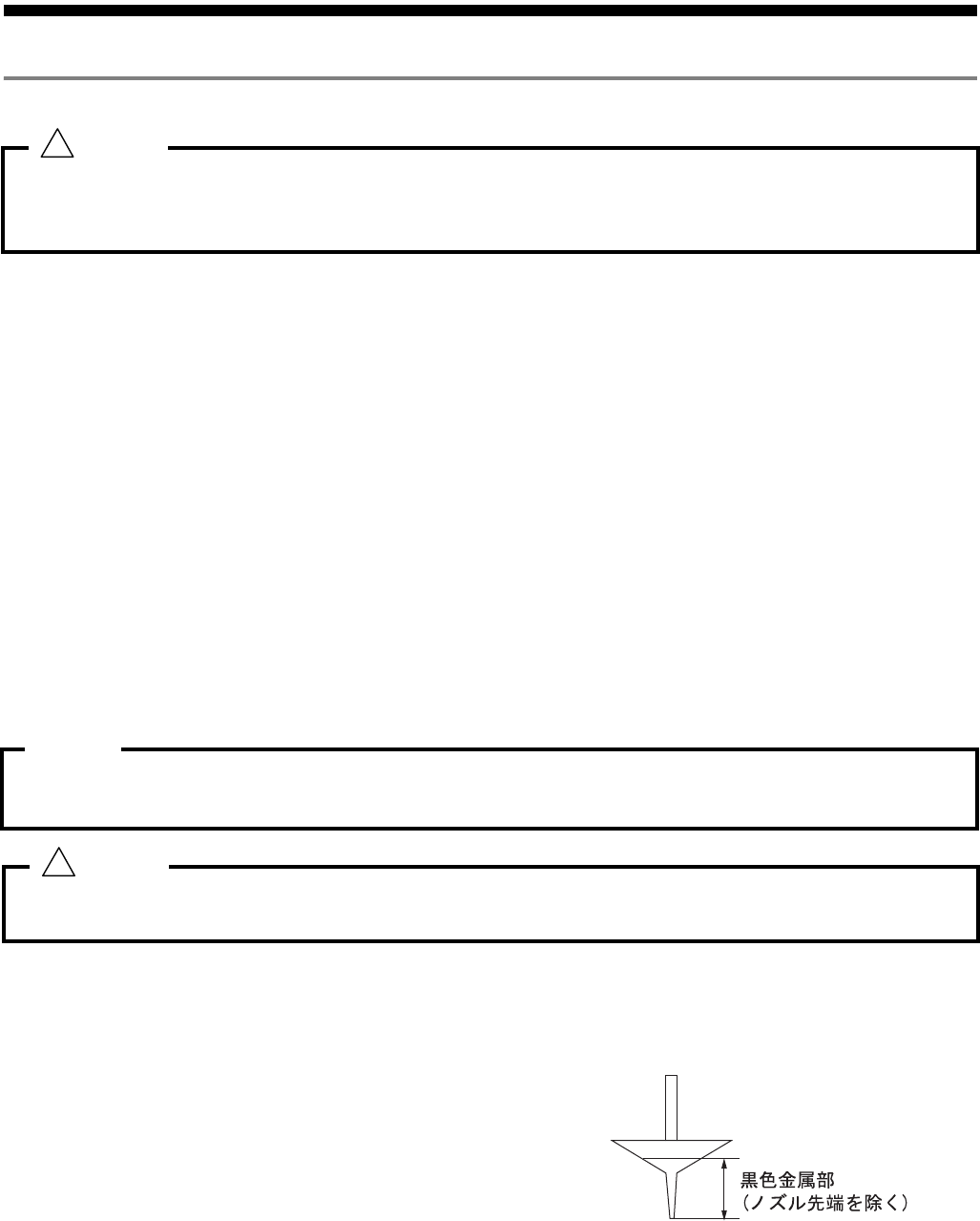

2.4 每 2 周的维修·检查
每 2 周的生产结束后，在每天、每周检查基础上，进行以下维修检查作业。
在进行检查作业之前，
SI-G200MK5
电源关闭后，一定要将工厂总电源线缆的原始电源关闭。
如果原始电源处于开启状态下进行检查作业，会发生意想不到的危险，其结果可能会引起人员
严重受伤甚至死亡。
(1) 吸嘴的检查·清理
[ 作业功能 ]
当吸嘴内径有堆积物时，可能会发生吸着、装着的异常现象。另外，如果反射识别用吸嘴黑色金
属部分的涂料脱落，透射识别用吸嘴反射器部分有污垢，可能会发生零件识别异常，所以必须进
行定期的检查·清理。
[ 维修检查位置 ]
2 处装着吸嘴头部上的吸嘴 ( 各 12 处 )
[ 维修检查时要准备的物品 ]
清理气枪、酒精、棉棒、丙烯酸涂料
( 如下所述 )、笔
[ 作业顺序 ]
1. 手持反射器外径部分，一边旋转一边缓慢向下拔出。
2. 检查吸嘴的堆积物、反射识别用吸嘴的涂料脱落、透射识别用吸嘴的反射器污垢 , 如有就用
以下的方法处理。
有堆积物时
将清理气枪放在吸嘴内径，吹去堆积污垢。如果即使这样还是无法去除堆积物时，沾取酒精液之
后用清理气枪吹去堆积污垢。
沾取酒精液后，黑色金属部分会发生色迹、色斑、脱落。这时，请按照与以下所示涂料脱落同
样手法涂上涂料进行修正。
使用超音波清洗机时，请只清洗吸嘴前端。
如果清洗吸嘴全体，则在连接部会发生不良。
反射识别用吸嘴的涂料脱落的情形
厂家名
: TAMIYA Inc.
产品名 : 丙烯酸涂料浅黑 ( 水溶性丙烯酸树脂涂料 )
型号 :XF-1
充分摇晃涂料容器，搅拌消艳剂。
将用少量水沾湿的笔上涂上上述涂料，
然后一边用手旋转吸嘴一边薄薄地涂抹。
重复该操作
2 ～ 3 次。
透射识别用吸嘴的反射器污垢的情形
反射器出现污垢后，请用棉棒沾湿极少量的酒精进行擦拭。
注意 :
黑色金属部
警告 :
!
警告 :
!
保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-17
2.5 每 1 个月的维修·检查
1 个月的生产结束后，在每天、每周检查和每 2 周维修检查基础上，进行以下维修检查作业。
在进行检查作业之前，
SI-G200MK5
电源关闭后，一定要将工厂总电源线缆的原始电源关闭。
如果原始电源处于开启状态下进行检查作业，会发生意想不到的危险，其结果可能会引起人员
严重受伤甚至死亡。
(1) 对 H 轴齿轮和小齿轮上油
[ 作业功能 ]
随着零件吸着·装着
H 轴会剧烈地上下运动。如果油用完， H 轴齿轮和小齿轮就会产生磨损，
从而产生装着不良，所以需要定期上油。
[ 维修检查位置 ]
2 处 H 轴齿轮和小齿轮
[ 维修检查时要准备的物品 ]
润滑油：多用润滑油 ( 美国 Wynn Oil Company 制 )、干净抹布、细毛刷
[ 作业顺序 ]
1. 有脏物时，用干净抹布擦掉脏物。
2. 用细毛刷将润滑油薄薄地涂在 H 轴齿轮和小齿轮表面。
多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导致产品质量问题，所
以请一定要擦除多余润滑油。
H 轴齿轮、小齿轮
注意 :
警告 :
!
