3.2.2.2 基板搬入· 搬出的操作
［概要］
操作基板搬入· 搬出时， 执行下列一连贯的动作。
搬入操作： 停止器上升 → 将基板由搬入轨道搬送至搬出轨道 → 停止器下降
搬出操作： 解除基板定位 → 搬出基板
［操作顺序］
依顺序点击 手動操作
( 手动操作) 菜单 → 基板搬送 ( 基板搬送) 标签，会显示以下的 基板搬送
( 基板搬送) 画。

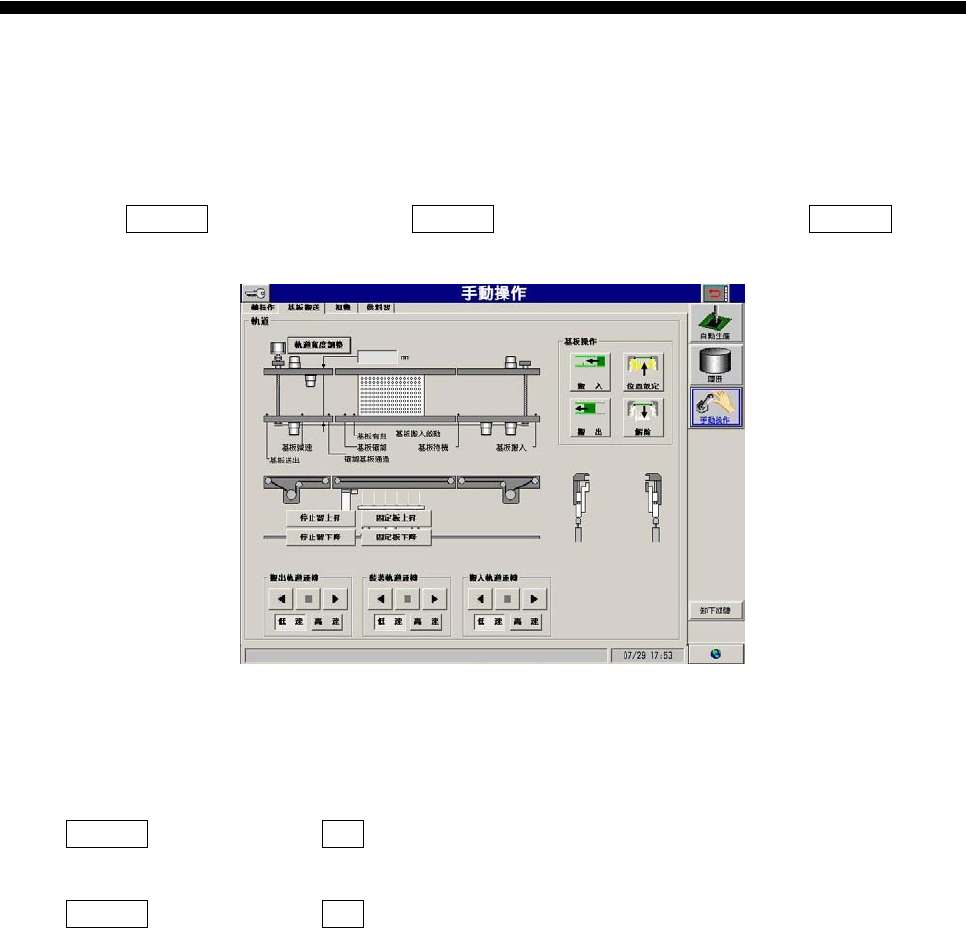

图 3.2.2.2 手動操作－ 基板搬送 ( 手动操作－ 基板搬送) 画面
要执行基板搬入操作
点击 基板操作
( 基板操作) 框内 搬入 ( 搬入) 钮。执行一连贯的基板搬入动作并停止。
要执行基板搬出操作
点击 基板操作
( 基板操作) 框内 搬出 ( 搬出) 钮。执行一连贯的基板搬出动作并停止。
操作編
电子零件贴装机 SI-G200MK5 系列
1-117
3.3 输入/ 输出信号的显示（ 需要管理者以上的使用者层级）
可以显示输入输出信号的当前状态。
对
SI -G200MK5 的设定、调整、保养、故障诊断等都有效。
执行这个操作需要有管理者以上的使用者层级。
3.3.1 输入信号的状态表示
［概要］
表示由
SI-G200MK5 内部及前后装置所发出的输入信号。操作欲见的信号， 有效诊断SI -G200MK5 的设定、
调整、维修及故障。
［操作顺序］
依顺序点击 手動操作
( 手动操作) 菜单 → 輸入/ 輸出 ( 输入/ 输出) 标签 → 輸入 ( 输入) 标签, 会出
现以下的 信號名稱/ 狀態 ( 信号名称/ 状态) 画面。

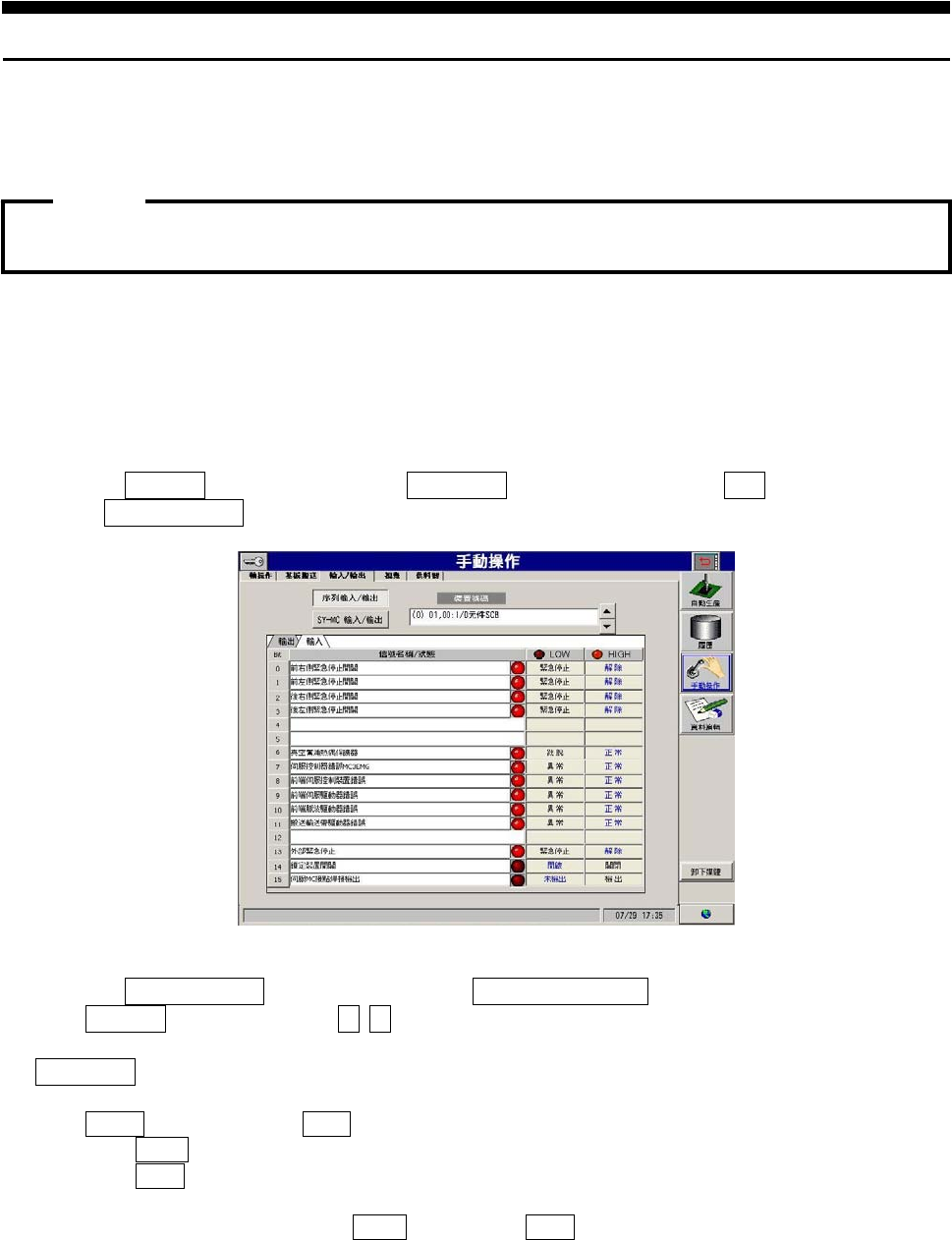

图 3.3.1 手動操作－ 輸入/ 輸出( 手动操作－ 输入/ 输出) 画面
点击希望的 序列輸入/ 輸出
( 序列输入/ 输出) 或 SY-MC 輸入/ 輸出 ( S Y-MC 输入/ 输出)钮。
使用在 裝置號碼 ( 装置号码) 框的 ▲ ▼ 调整钮， 选择希望输入信号装置并表示输入信号的现在状态。
［輸入/ 輸出
( 输入/ 输出) 画面说］
通过一览表显示已选定的装置号码名称的16 项输入状态。显示信号名称的横向LED 标志显示
信号灯
H IGH （ON） 状态和 LOW （OFF） 状态。
明亮的状态 : HIGH （ON） 状态
黑暗的状态 : LOW （OFF） 状态
右面
LOW/HIGH 2 框显示各自信号灯 HIGH （ON） 和 LOW （OFF） 状态。蓝色文字显示
当前的状态。
关于输入/ 输出信号的明细情况， 请参照“保养篇 3 . 输入以及输出信号表”。
注意:
操作編
电子零件贴装机 SI-G200MK5 系列
1-118
3.3.2 输出信号的状态表示与操作
[概要]
表示由
SI-G200MK5 内部及前后装置的全部输出信号状态， 可操作需要的信号的输出指示， 使看见的信号
状
态有效诊断
SI-G200MK5 的设定、调整、维修及故障。
［操作顺序］
依顺序点击 手動操作
( 手动操作) 画面 → 輸入/ 輸出 ( 输入/ 输出) 标签 → 輸出 ( 输出) 标签, 会出
现以
下的 信號名稱/ 狀態
( 信号名称/ 状态) 画面。

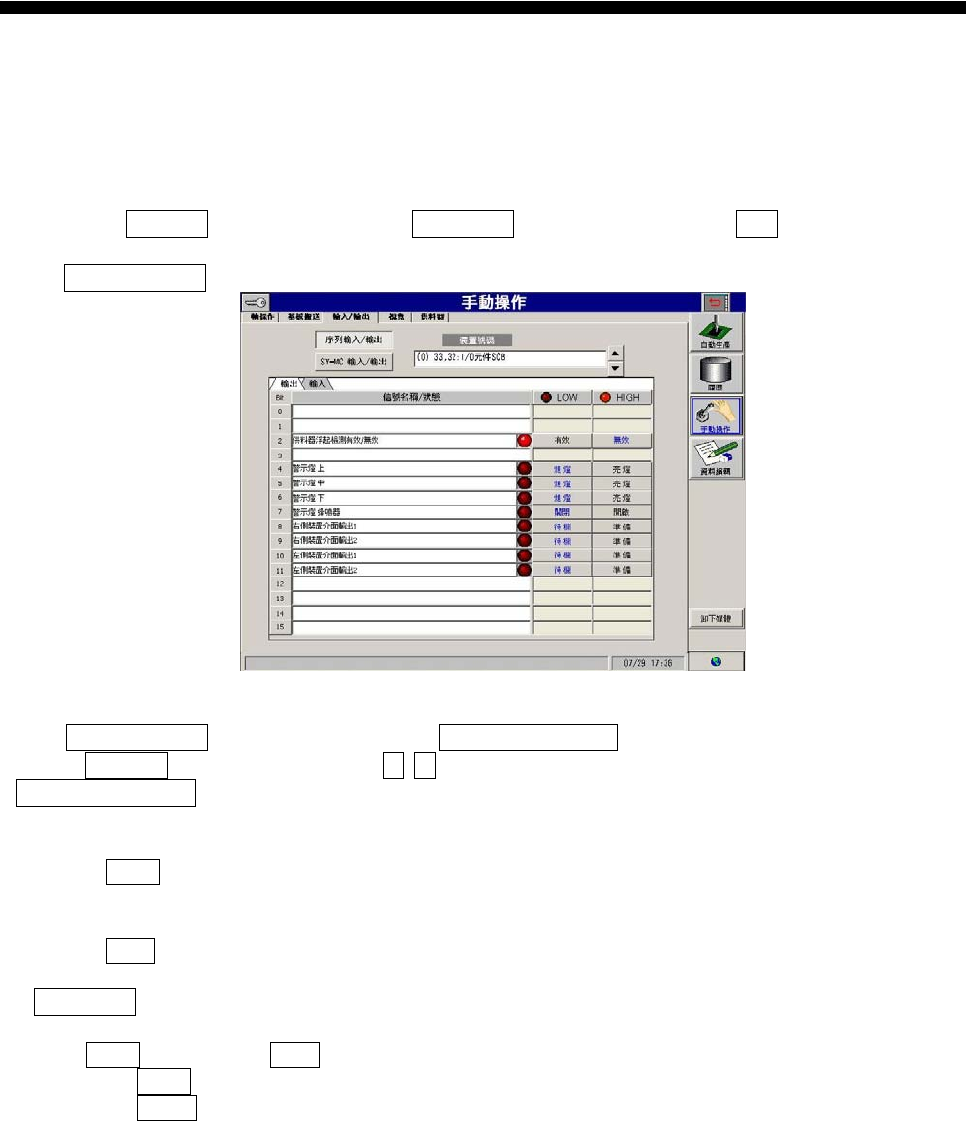

图 3.3.2 手動操作－ 輸入/ 輸出( 手动操作－ 输入/ 输出) 画面
点击 序列輸入/ 輸出
( 序列输入/ 输出) 或是 SY-MC 輸出/ 輸入 ( S Y-MC 输出/ 输入) 钮行选择。
使用在 裝置號碼 ( 装置号码) 列表框的 ▲ ▼ 调整钮， 选择输出信号装置并显示输出信号的当前状态。
SY-MC 輸出/ 輸入 ( SY-MC 输出/ 输入) 钮仅可显示输出信号状态， 不能进行状态的变更。
输出信号时
点击信号
HIGH 侧的指令钮。
解除输出信号时
点击信号
LOW 侧的指令钮。
[
輸入/ 輸出 ( 输入/ 输出) 画面说明]
通过一览表显示已选定的装置号码名称的16 项输入状态。显示信号名称的横向LED 标志显示
信号灯
HIGH (ON) 状态和 LOW (OFF) 状态。
明亮的状态 : HIGH (ON) 状态
黑暗的状态 : L O W (OFF) 状态
右面的
LOW/HIGH 2 框显示各自信号灯 H IGH (ON) 和 LOW (OFF) 状态。蓝色文字显示当前的状态。
