2.8 每 1 年的维修·检查
1 年的生产结束后，每天·每周的检查、每 2 周、每 1 个月、每 3 个月、每 6 个月的维修检查之
外，还要进行以下维修检查作业。
在进行检查作业之前，
SI-G200MK5
电源关闭后，一定要将工厂总电源线缆的原始电源关闭。
如果原始电源处于开启状态下进行检查作业，会发生意想不到的危险，其结果可能会引起人员
的受伤甚至死亡。
(1) 供料器滚轴 ( 机械供料器 ) 交换
[ 作业功能 ]
供料器滚轴每在零件的吸着动作时，压着零件供料器的杆，容易磨损。由于磨损引起吸着动作的
不良，所以为了继续确实的吸着作业，需要交换这个供料器滚轴。
[ 维修检查位置 ]
2 处供料器滚轴 ( 各 1 个 )
[ 维修检查时要准备的物品 ]
2 个供料器滚轴、润滑油：多用润滑油 ( 美国 Wynn Oil Company 制 )、清洁抹布、套筒扳手
[ 作业顺序 ]
( 不使用注射器、润滑油注入孔的情况 )
1.
用套筒扳手卸下供料器滚轴侧螺母，拔出供料滚轴。
2. 交换供料器滚轴。
3. 用清洁抹布清理供料滚轴表面。
4. 检查轴上是否有异常磨损·裂隙。
用手指在供料滚轴表面涂上一薄层润滑油。用清洁抹布擦去多余润滑油
5. 用手指在供料器滚轴两端表面涂上一薄层润滑油。用清洁抹布擦去多余润滑油。
多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导致产品质量问题，所
以一定要擦除多余润滑油。
6. 按相反顺序装配。
7. 用手指确认滚子是否顺滑地旋转。
8. 调整高度。
供料滚轴
供油口
螺母
供料滚轴部
警告 :
!
注意 :
保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-69
每
1 年
(2) 分割弹簧 ( 机械供料器 ) 的交换
[作业功能]
供料器的分割弹簧在每次零件吸着动作时反复伸缩。为保证确实的吸着动作持续进行，每
1 年
（作业
5100 小时）交换一次。
[维修检查位置]
2 处供料器的分割弹簧 （各 2 根）
[ 维修检查时要准备的物品 ]
分割弹簧
4 根、六角扳手套件、润滑油：多用润滑油 ( 美国 Wynn Oil Company 制 )、清洁抹
布
[作业顺序]
1. 卸下图示 A 的 2 根六角有孔螺栓。
2. 卸下弹簧旋转轴。
3. 卸下 2 根旋转轴弹簧，在弹簧旋转轴上面涂一薄层润滑油。用清洁抹布擦去多余润滑油。
多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导致产品质量问题，所
以一定要擦除多余润滑油。
4. 将 2 根新弹簧装在弹簧旋转轴上。
5. 将弹簧旋转轴用 2 根六角有孔螺栓固定装好。
A
弹簧
注意 :
保养篇
2. 维修检查
2-70
电子零件装着机
SI-G200MK5 (CS)
每 1 年
(3) 机械阀的交换
[ 作业功能 ]
用吸嘴吸着·装着零件时，若机械阀运作不良，就会发生无法吸着零件，作业中零件掉下、无法
装着等故障。在此之前要交换机械阀。
[ 维修检查位置 ]
装着吸嘴头的机械阀
[ 维修检查时要准备的物品 ]
涡轮机油
#90 (ISO VG32)、棉棒、机械阀 12 个、扭矩扳手
[ 作业顺序 ]
1. 旋松机械阀的安装螺丝 （上下共 2 个）。从吸嘴头头上卸下机械阀。
2. 在机械阀上安装上过滤器、衬垫。
3. 定位机械阀针和定位吸嘴头孔重合，将机械阀安装到吸嘴头上。
4. 机械阀由 2 颗安装螺丝一点点地临时交替固定 , 按照从下到上的顺序以扭矩 40cN· m 拧紧
安装。
·机械阀交换时，请使真空泵电源为
OFF
。
·作业结束后，请确认真空泵电源为
ON
。
请一定要遵守扭矩。
用指示以上的扭矩拧紧
,
会造成装着精度的恶化和零件寿命的缩短、破损。

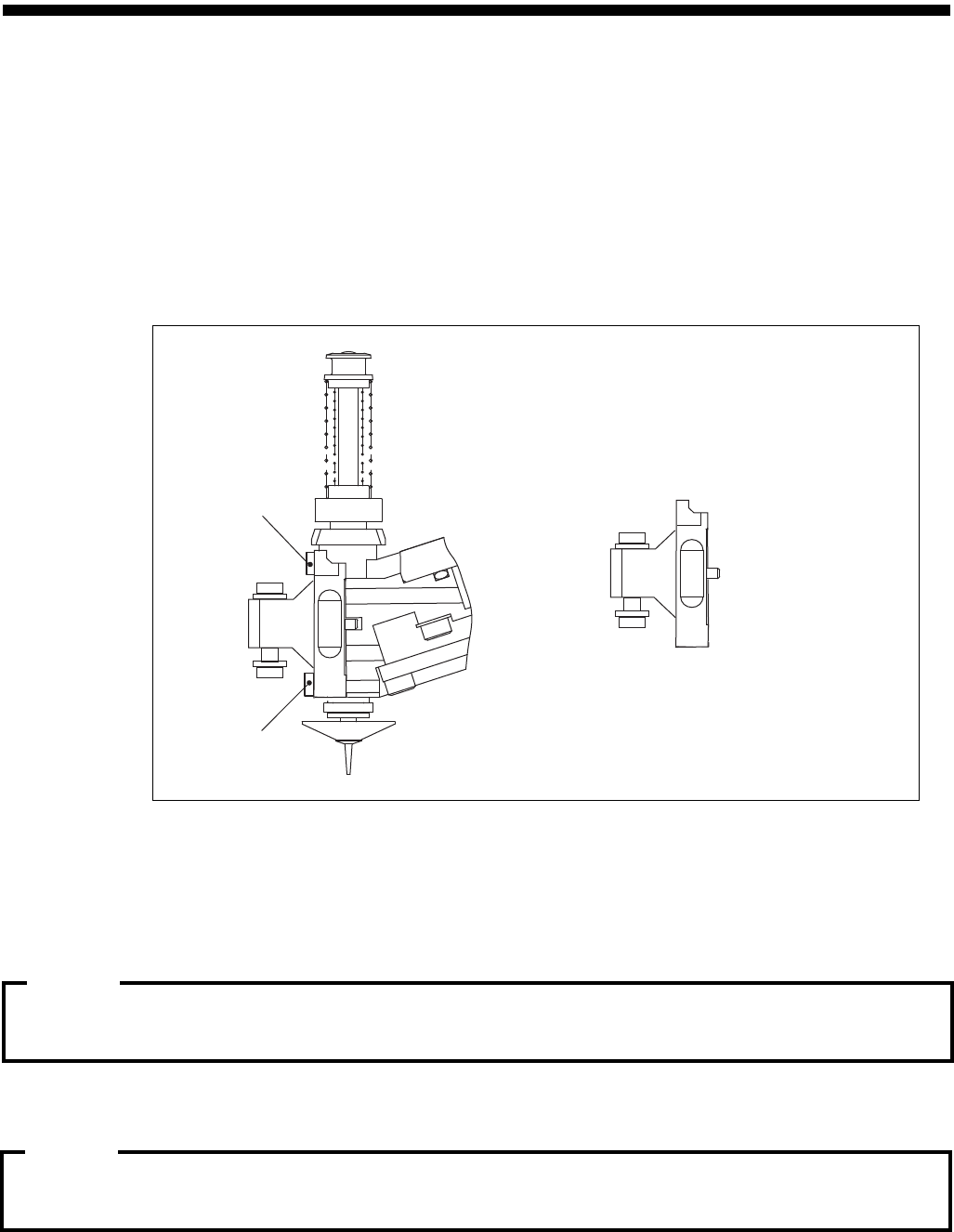

安装螺丝 ( 上 )
安装螺丝 ( 下 )
注意 :
小心 :
