保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-83

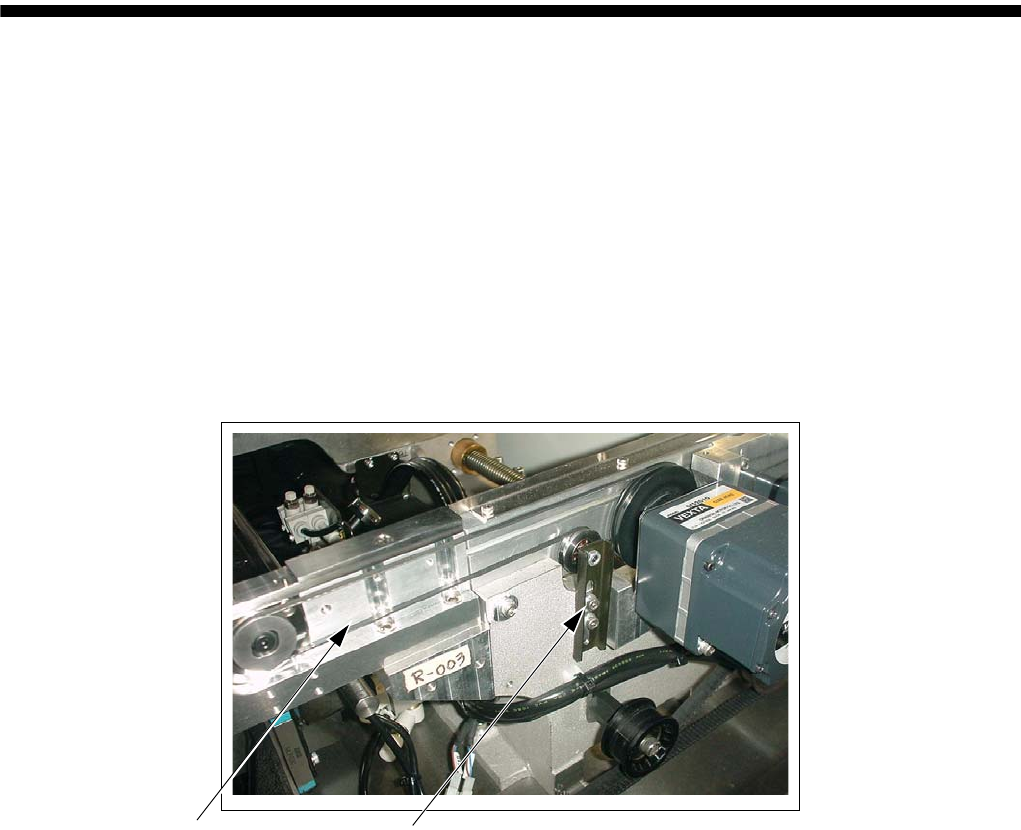

(3) 基板搬送轨道皮带的交换、张力的调整方法
Ⅰ
) 中间 C/V 驱动皮带 ( 移动、固定侧 )
单输送带的情况 :No.1 和 2 的皮带
双输送带的情况
:No.1 的皮带
[作业顺序]
1. 旋松 2 处固定张力滑轮板的螺丝。
2. 交换皮带时交换皮带。
3. 反复确认将皮带安装到了滑轮沟里的同时，将张力滑轮板滑动到上侧，加适当张力将固定螺
丝拧紧。
适当张力的标准是
: 用手按，会因弹力而迸开。
张力滑轮板中间 C/V 驱动皮带
保养篇
2. 维修检查
2-84
电子零件装着机
SI-G200MK5 (CS)

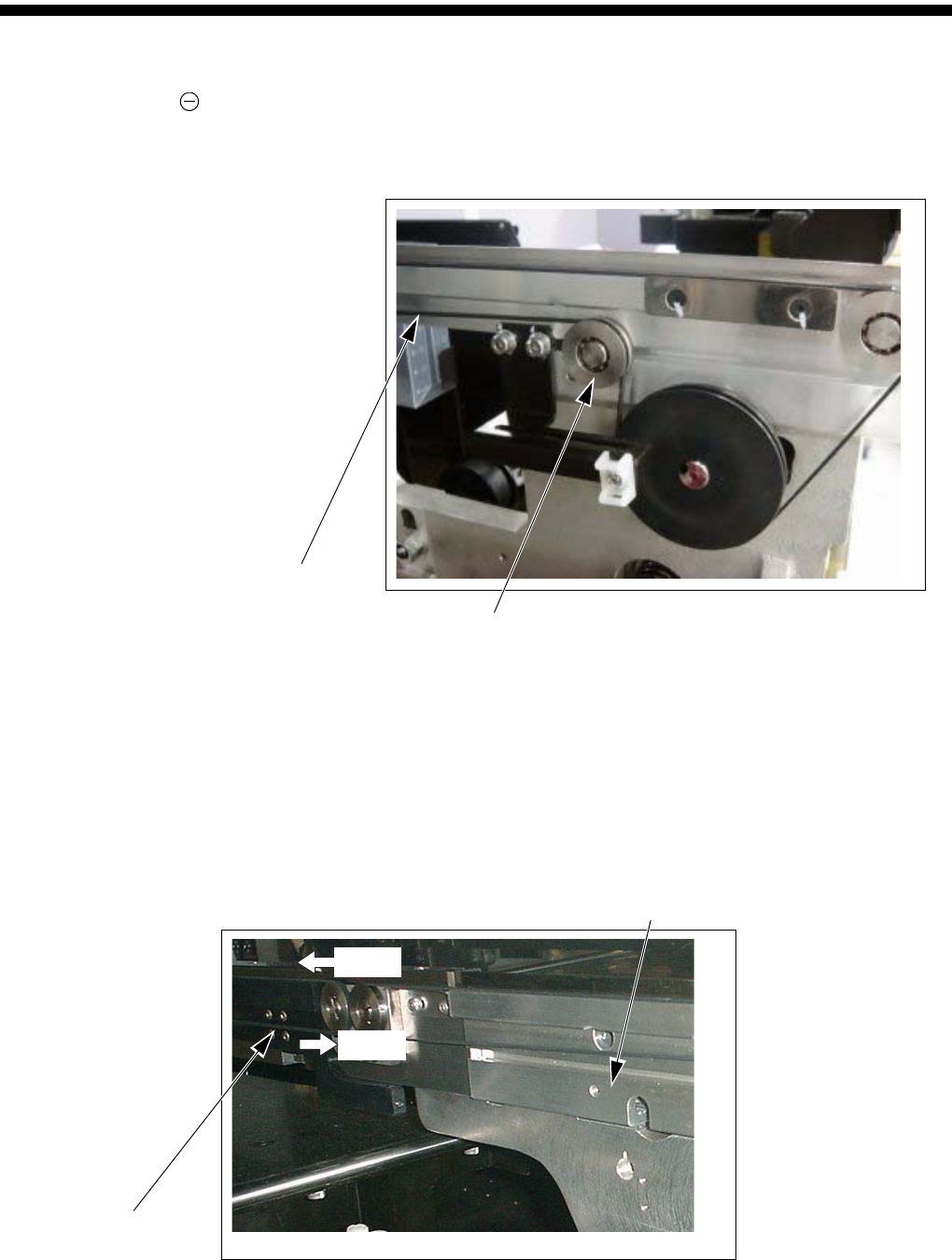

Ⅱ ）搬出搬入 C/V 皮带 ( 移动、固定侧 )
[ 作业顺序 ]
1. 用前端有大 的螺丝刀，旋松张力滑轮。
2. 皮带交换时交换皮带。
3. 反复确认皮带安装到了滑轮沟里，移动张力滑轮加适当张力，拧紧张力滑轮。
Ⅲ ）中间
C/V 皮带 ( 移动、固定侧 ) (No.3 的皮带 )
[ 作业顺序 ]
1. 旋松 2 处张力板的固定螺丝。
2. 交换皮带时交换皮带。
3. 盖上张力板，加适当张力拧紧张力板固定螺丝。
4. 这时， Ⅱ ) 所说明的搬入搬出 C/V 皮带的张力的松弛，一定按Ⅱ ) 的要领适当调整搬入搬出
C/V 皮带的张力。
张力滑轮
搬出搬入 C/V 皮带
单输送带的情况 :
No.4
和 5 的皮带
双输送带的情况
:
No.2
的皮带
放松侧
拉紧侧
搬出搬入 C/V 皮带
中间 C/V 皮带
保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-85

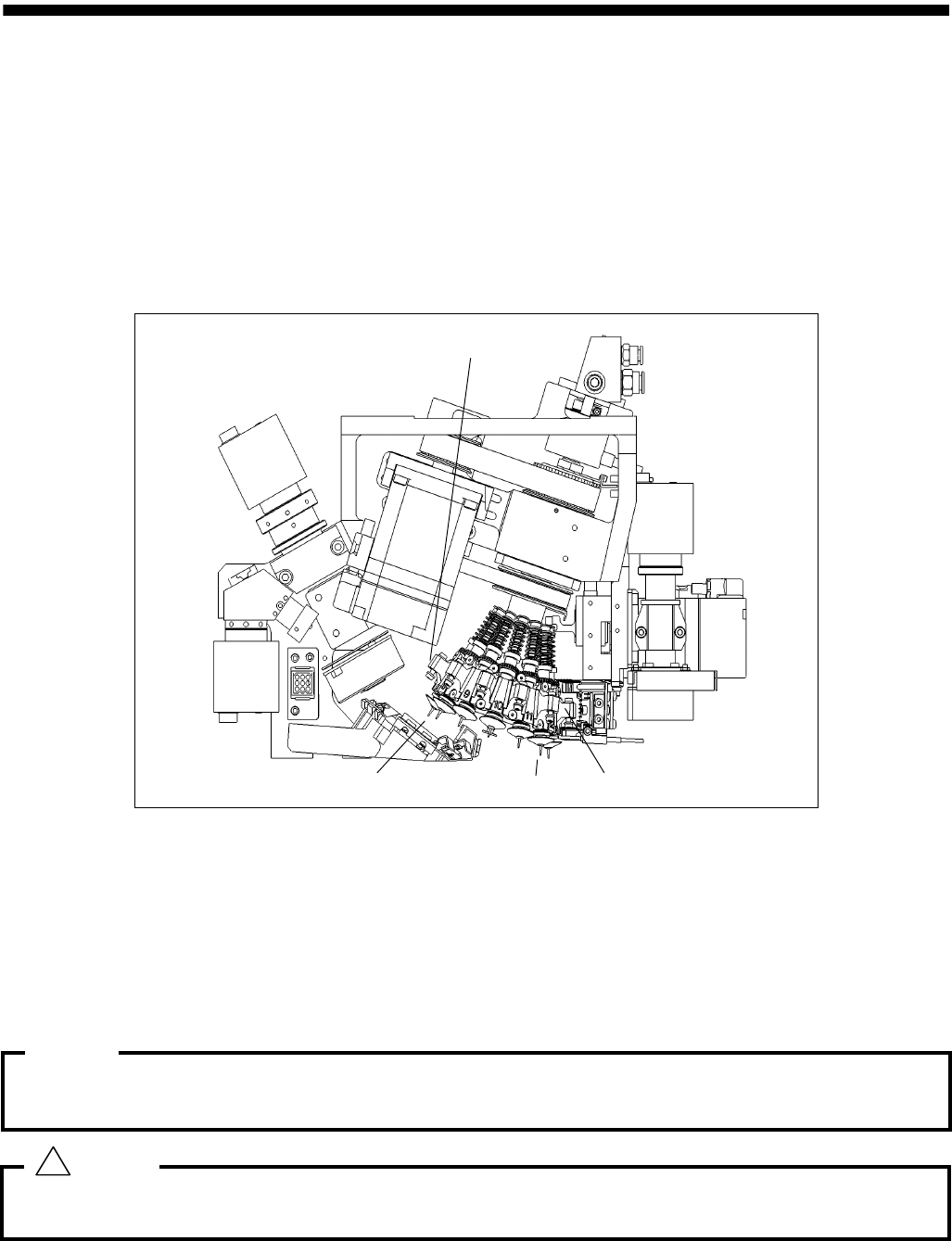

(4) 吸嘴的检查·清理
[作业功能]
当吸嘴内径有堆积物时，可能会发生吸着、装着的异常现象。另外，如果反射识别用吸嘴黑色金
属部分的涂料脱落，透射识别用吸嘴反射器部分有污垢，可能会发生零件识别异常，所以要进行
定期的检查·清理。
[维修检查位置]
2 处装着吸嘴头部上的吸嘴 ( 各 12 处 )
[ 维修检查时要准备的物品 ]
清理气枪、酒精、棉棒、丙烯酸涂料
( 如下所述 )、笔
[作业顺序]
1. 手持反射器外径部分，一边旋转一边缓慢向下拔出。
2. 检查吸嘴的堆积物、反射识别用吸嘴的涂料脱落、透射识别用吸嘴的反射器污垢 , 如有就用
以下的方法处理。
有堆积物时
将清理气枪放在吸嘴内径，吹去堆积污垢。如果即使这样还是无法去除堆积物时，沾取酒精液之
后用清理气枪吹去堆积污垢。
沾取酒精液后，黑色金属部分会发生色迹、色斑、脱落。这时，请按照与以下所示涂料脱落同
样手法涂上涂料进行修正。
使用超音波清洗机时，请只清洗吸嘴前端。
如果清洗吸嘴全体，则在连接部会发生不良。
吸嘴 吸嘴
机械阀
机械阀
注意 :
警告 :
!
