操作篇
电子零件贴装机 SI-G200MK5 系列
1-177
执行识别 ：
执行被指定的识别测试。
停止识别测试 ：
停止识别测试。
识别结果一览 ：
一览显示识别结果。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-178
1.2.7.2 识别选配(芯片零件)

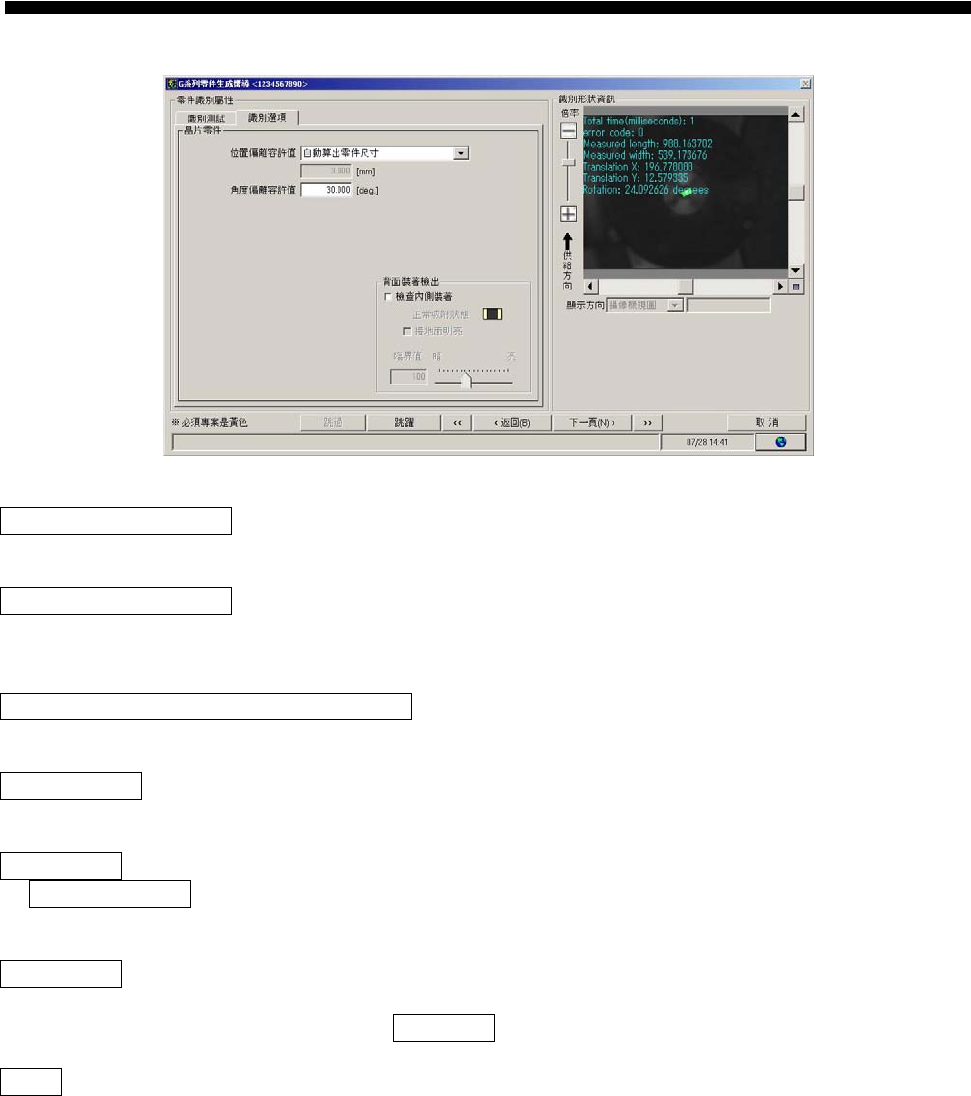

图 1.2.7-2 零件生成向导-识别选配画面
位置偏离容许值-全部画面 ：
零件识别时对全部画面进行识别。
位置偏离容许值-指定位置 ：
零件识别时在指定领域内进行识别。
位置偏离容许值-根据零件尺寸自动地进行计算 ：
考虑零件识别时的角度、角度偏离容许值的值，自动设定识别领域进行识别。
角度偏离容许值 ：
根据识别得到零件的角度， 设定了与假想零件存在时的角度有偏离时的容许角度偏离量。
背面贴装检出 ：
进行背面贴装检出 ：
检出零件吸着时没有被正常吸着，而是上下被相反吸着的状态。选择它，背面贴装检出功能变为有效。
正常吸着状态 ：
零件被正常吸着时，指定零件表面的亮度。
零件的表面明亮地显现在相机时，选择 接触面明亮
临界值 ：
输入区分零件表面状态的亮度临界值。
设定范围 ：0～255
操作篇
电子零件贴装机 SI-G200MK5 系列
1-179
1.2.7.3 识别选配(焊脚零件)
图 1.2.7-3 零件生成向导-识别选配画面（焊脚零件）
位置偏离容许值-全部画面 ：
零件识别时对全部画面进行识别。
位置偏离容许值-指定位置 ：
零件识别时在指定领域内进行识别。
位置偏离容许值-根据零件尺寸自动地进行计算 ：
考虑零件识别时的角度、角度偏离容许值的值，自动设定识别领域进行识别。
角度偏离容许值 ：
根据识别得到零件的角度， 设定了与假想零件存在时的角度有偏离时的容许角度偏离量。
背面贴装检出 ：
进行背面贴装检出 ：
检查出零件被上下相反吸着的不正常状态时，将其选择后功能开始起效。
正常吸着状态 ：
零件被正常吸着时，指定零件表面的亮度。
零件的表面明亮地显示在相机时，选择 接触面明亮 。
临界值 ：
输入区分零件表面状态的亮度临界值。
设定范围：0～255
本体对背景极性 ：
设定零件本体和背景的明暗差。
本体对焊脚极性 ：
设定本体和焊脚哪一个看起来更亮一些。通过明暗选择。
本体辅助样本 ：
指定本体检出时使用的样本系数。系数设定为1时，使用全画素识别本体；系数设定为2时，在2×2画素中选
