操作篇 电子零件贴装机 SI-G 200MK5 系列 1-222 2.2.2.2 机器信息 1. 点击 数据编辑 画面的 机器信息 键 ，显示以下的画面。 图 2.2.2-2 数据编辑-机器信息画面 2. 用▲ ▼来选择可使用单元数。 3. 从机器类型一览里选择机器 类型。 4. 根据需要设定机器选配项目。 5. 根据需要设定其他的项目。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-221
2.2.2 编辑数据
2.2.2.1 基板信息
1. 点击 数据编辑 画面的 文件
键，显示以下的画面。
图 2.2.2-1 数据编辑-基板-基板信息画面
2. 输入基板尺寸到 X 以及 Y 的方框里。
3. 根据需要设定其他的项目。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-222

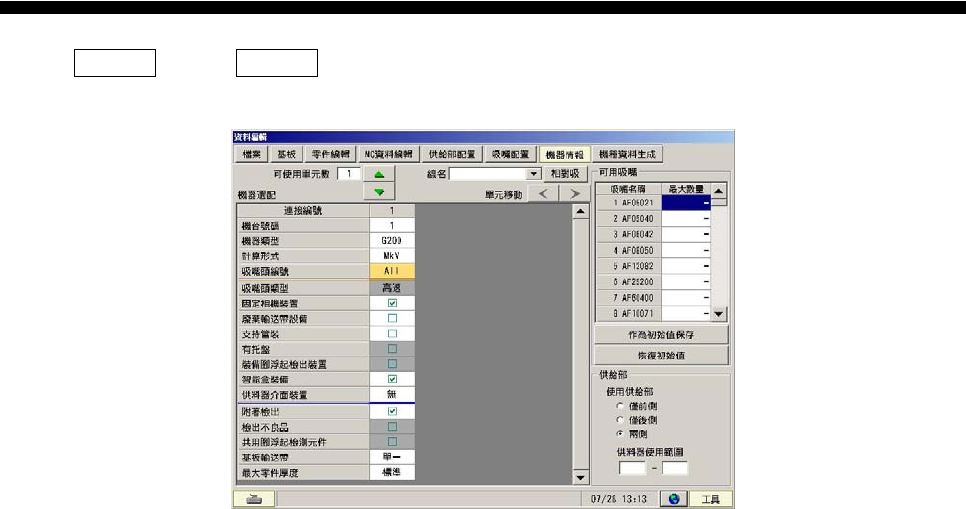

2.2.2.2 机器信息
1. 点击 数据编辑 画面的 机器信息
键，显示以下的画面。
图 2.2.2-2 数据编辑-机器信息画面
2. 用▲ ▼来选择可使用单元数。
3. 从机器类型一览里选择机器类型。
4. 根据需要设定机器选配项目。
5. 根据需要设定其他的项目。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-223

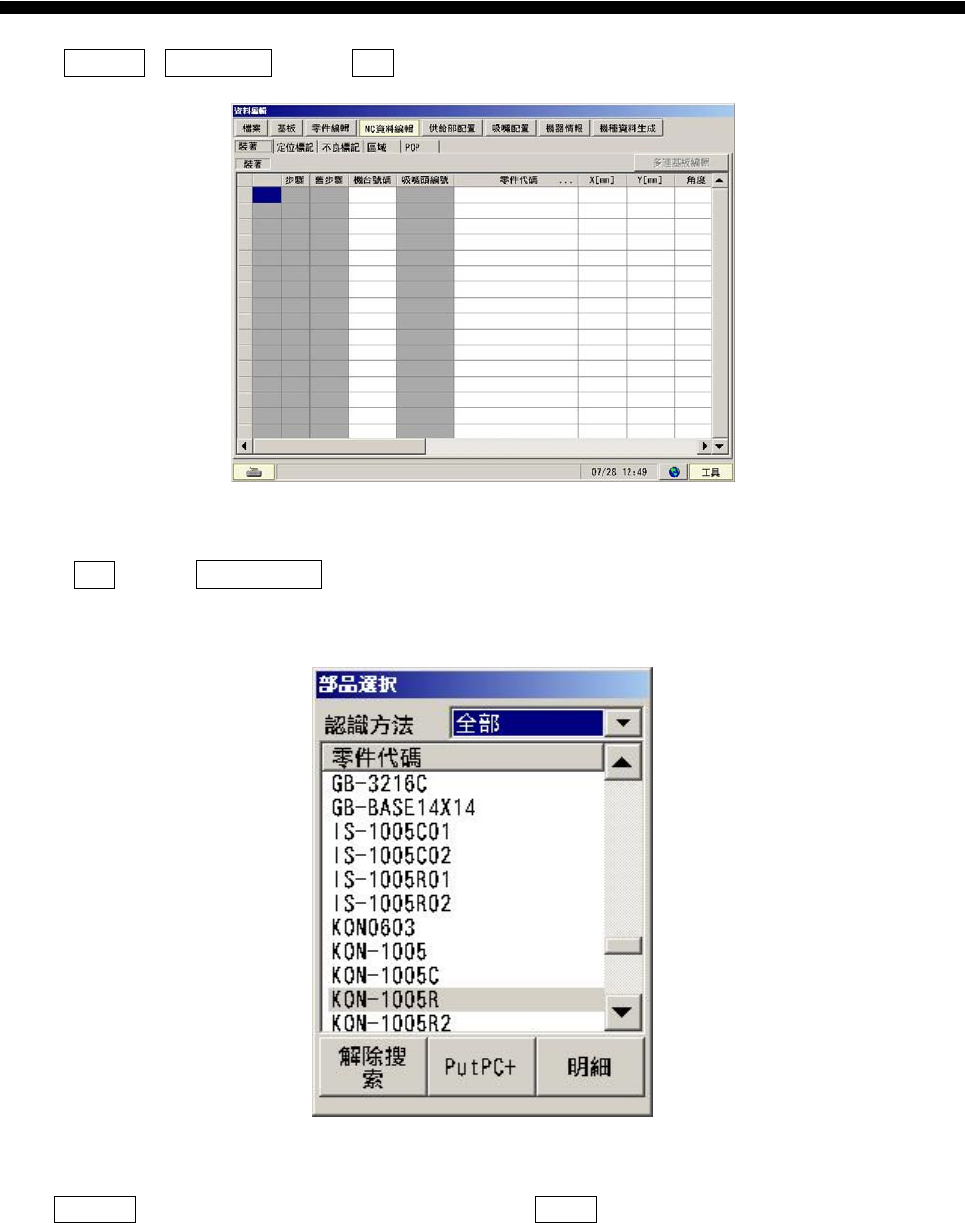

2.2.2.3 贴装
1. 点击数据编辑－NC 数据编辑 画面的 贴装 键，显示以下的画面。
图 2.2.2-3
数据编辑-NC 数据编辑-贴装画面
2. 选择登录零件的行。
3. 点击 工具 画面的
选择零件一览 键，显示以下的画面。
图 2.2.2-3
数据编辑-工具-零件选择
画面
4. 从 零件选择 画面的零件编号一览里选择登录零件，点击 PutPC+ 键。
5. 在数据编辑画面的零件代码清单里登录所选的零件，在别的项目里登录初期值。
6. 在 X[mm]以及 Y[mm]表格里输入贴装坐标。
7. 根据需要设定其他的项目。
