操作篇
电子零件贴装机 SI-G200MK5 系列
1-19

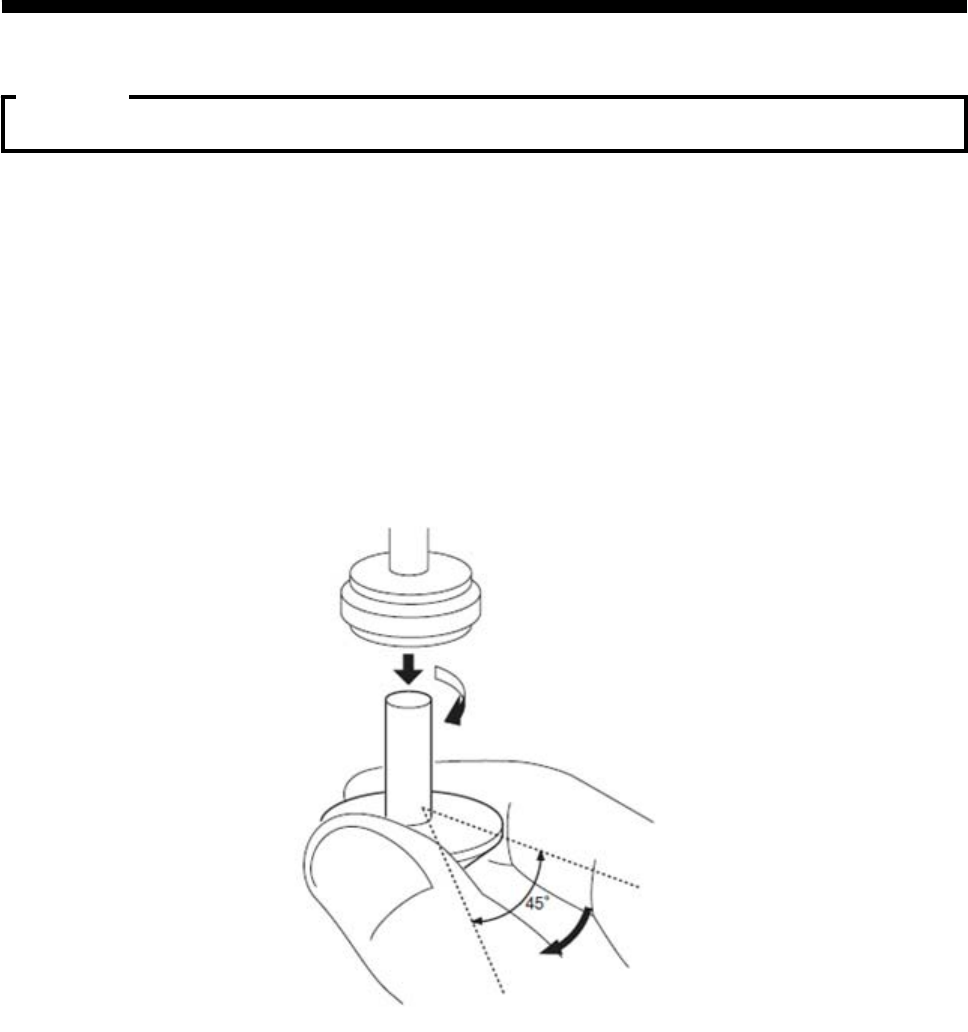

［插入吸嘴顺序］
1 . 用手指持吸嘴反射器外周部分。
2 . 一边缓慢旋转吸嘴，一边插入旋转式吸嘴头， 感觉有轻轻接触时， 停止旋转。
3 . 轻轻向下拉吸嘴，若不能拔出吸嘴，则插入结束。
[ 取出吸嘴顺序]
1 .
用手指持吸嘴反射器外周部分。
2 . 一边缓慢旋转吸嘴，一边稍用力向下拔出吸嘴
插入、取出吸嘴时， 千万不要手持最前部。容易产生吸嘴变形、产生吸着的装着不良等问题
。
注意:
缓慢旋转
操作篇
电子零件贴装机 SI-G200MK5 系列
1-20
2.1.5 回复原点
[操作功能]
关闭电源时，装置各轴的原点信息会丢失，开启电源并结束运转准备后，必须进行回复原点操作。
[操作顺序]
按下操作面板的 ORG 键。开始回复原点。回复原点过程中， ORG 键内灯亮着。回复原点过程中， 不可以
执行任何操作。
回复原点结束后，
ORG 键内灯熄灭。至此，自动生产准备结束。
若回复原点失败，
ORG
键内灯熄灭。请参照保养篇。
注意:
操作篇
电子零件贴装机 SI-G200MK5 系列
1-21
2.2 动作设定/ 动作设定(装置)
[操作功能]
可以确认在自动生产中连续运转的各个动作。若可以确认各个动作正常运转，在动作模式画面装着生产中点击
正常运转键，结束[2.2 动作设定/ 动作设定( 装置) ]。至此，自动生产的准备全部结束。如果执行下一节“2.3
自动生产”，则执行自动生产。
在“
2.2动作设定/ 动作设定( 装置)”中，可以设定以下各项目。画面有“动作设定”“动作设定(装置)”的2
画面构成。
图 2.2-1 动作设定 图 2.2-2 动作设定(装置)
2.2.1 运转模式设定
可以设定动作模式、零件缺料模式、零件预取模式、自动补料、零件交替、不良标记 有效/无效
显示现在的设定状态。
2.2.2 基板搬送设定
执行轨道宽度调整，当前轨道宽度显示、搬入和搬出等基板操作。另外，在生产开始前已经搬入基板的情况，
可以设定将此基板自动排出。
2.2.3 停止模式设定
选择自动运转停止的方法。
2.2.4 步骤指定
指定自动运转的开始步骤和结束步骤。还可设定不在每个头上安装第一片基板。
2.2.5 零件认识结果详细显示
自动运转中为在相机窗口中显示零件认识结果而选择的模式。
