操作篇 电子零件贴装机 SI-G 200MK5 系列 1-228 2.2.3 保存数据 1. 点击 数据编辑 画面的 文件 键，显示以下的画面。 图 2.2 .3-1 数据编辑 -文件 画面 2.选择保存驱动器( 本地 / 外部媒体 )。 3.从文件夹一览里选择保存文件的文 件夹。 4.把文件名输进文件名框。 5.点击 保存 键。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-227
2.2.2.4 机种数据生成(排列)
1. 点击 数据编辑
画面的 数据生成
键，显示以下的画面。
图 2.2.2-8 数据编辑-NC 数据编辑-机种数据生成画面
2.根据需要设定各项目。
3.点击 排列 键。
4.排列结束后点击 OK 键，关闭数据编辑画面。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-228
2.2.3 保存数据
1. 点击 数据编辑 画面的 文件 键，显示以下的画面。
图 2.2.3-1
数据编辑-文件
画面
2.选择保存驱动器( 本地 / 外部媒体 )。
3.从文件夹一览里选择保存文件的文件夹。
4.把文件名输进文件名框。
5.点击 保存 键。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-229
2.3 教示
2.3.1 贴装教示
在 NC 数据编辑 输入各步骤的贴装位置后，能执行贴装教示。 数据编辑 - NC 数据编辑 画面的 贴装 键在选
择状态下，点击 教示 键，显示以下的 贴装教示
画面

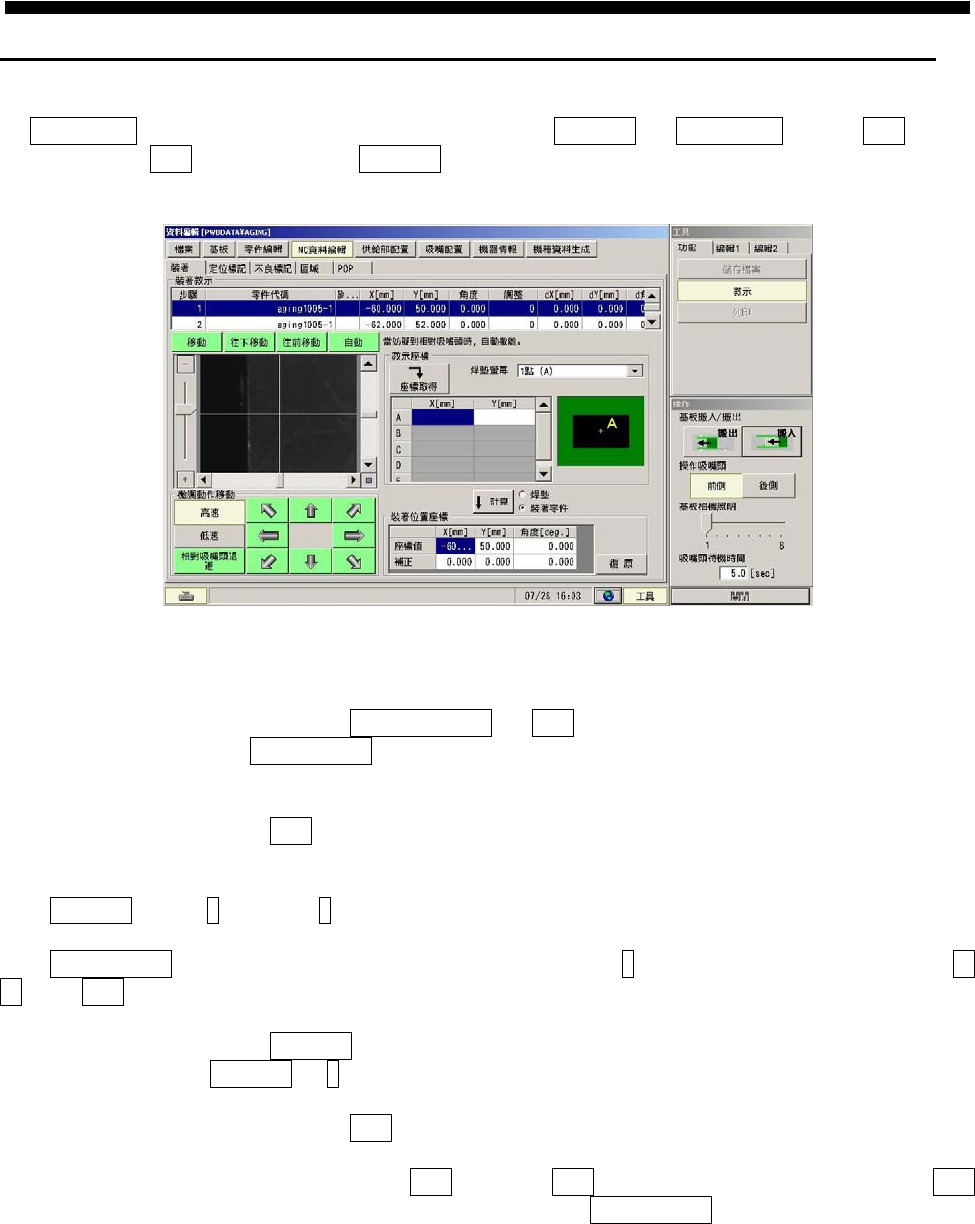

图 2.3.1-1 数据编辑-NC 数据编辑-贴装教示
画面
把要教示的基板设定在基板搬入口点击 基板搬入·搬出 的 搬入 键，把基板搬到贴装位置定位。
基板设定在贴装位置后，用 基板相机照明 的滑标调整照明的亮度。
从画面上部的贴装步骤一览里选择教示的步骤编号。
选择想教示的步骤编号，点击 移动 键。
相机将移动到输入的位置坐标。
点击 教示坐标 一览里 A 行，图里 A 点的教示成为可能。
使用 微调动作移动 的光标键，使基板相机屏幕的交叉点(+标记)对装 A 焊垫的点。切换移动速度时，点击 高
速 或者 低速 。
+标记到达所定的位置后,点击 坐标取得 键。
取得的位置坐标显示在 教示坐标 的 A 行。
要取消教示过的内容再次输入时，点击 复原 。
全部的点的教示完成后，贴装教示时，选中在 计算 键边上的 焊垫 。基板教示时,选中贴装零件 。点击 计算
键，自动计算教示中的步骤的位置和倾斜的补正值，结果被设定在 贴装位置坐标 的补正行里。
