( 3 ) 微調動作移動 (微调动作移动)
XY 轴微调动作移动的顺序如下。

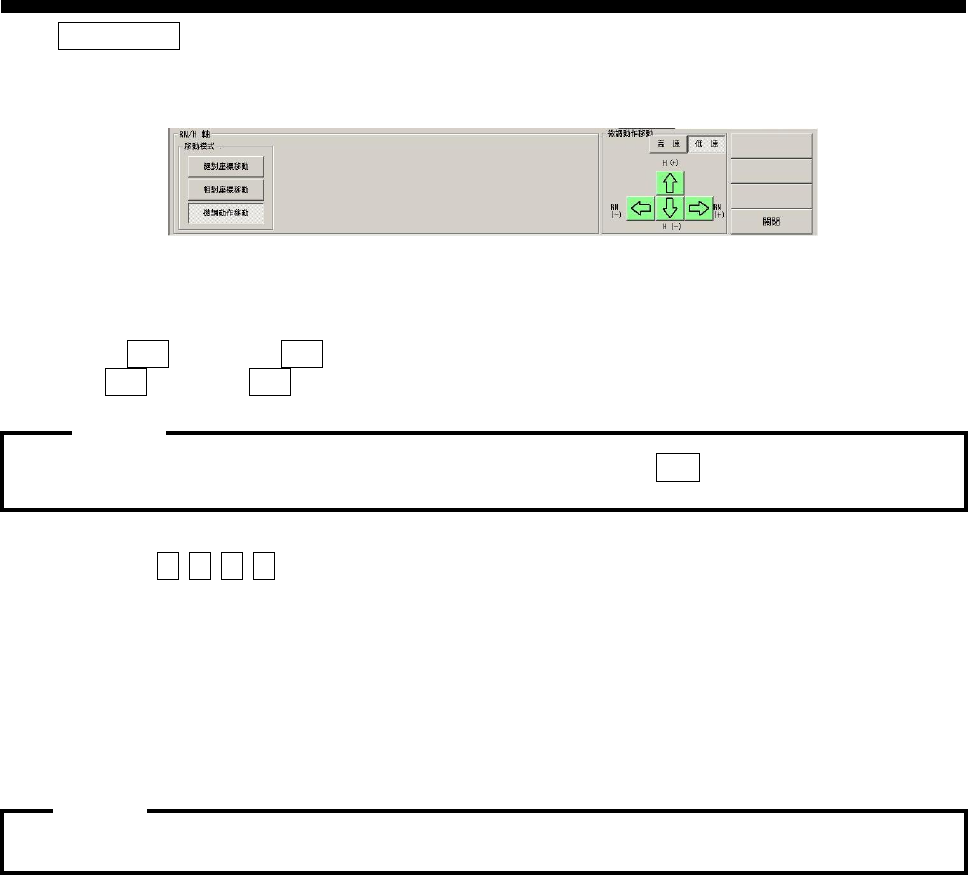

图 3.1.2-4 微调动作移动
[1] 指定移动速度。
以下的方法可指定移动速度。
方法
: 点击 高速 (高速) 或 低速 (低速) 钮。
→ 指定 高速 (高速) / 低速 (低速) 的切换
[2] 按游标的
( ← → ↓ ↑ ) 键。
→ 往按下的游标方向移动 XY。有时按游标键其轴未有反应, 此时请改变按键时机即可操作。
提示
· 按一次游标时，
XY 轴只1 次性稍稍移动一点（ 寸移动）。
· 连续按游标时，
XY 轴会连续移动。
· 同时按
X 方向及Y 方向的2 个游标时，XY 轴会往斜的方向移动。
(是软件键盘, 可按斜向移动键来进行操作)
前门或后门任一门打开，或互锁开关关闭时，为了安全，无法选择 高速 (高速) 。
注意:
RH 喷嘴与 H 轴无法同时移动。
注意:
操作編
电子零件贴装机 SI-G200MK5 系列
1-102
3.1.3 吸嘴座 RT 轴的操作（旋转式吸嘴头）
[
概要]
旋转安装 12 支零件装着用吸嘴的吸嘴头。
[操作顺序]
依顺序点击 手動操作 (手动操作) 菜单 → 軸操作 (轴操作) 标签。
点击 吸嘴頭 (吸嘴头) 的下方 RT 钮， 会表示以下 旋轉座 RT 軸 (旋转座 RT 轴) 对话框。

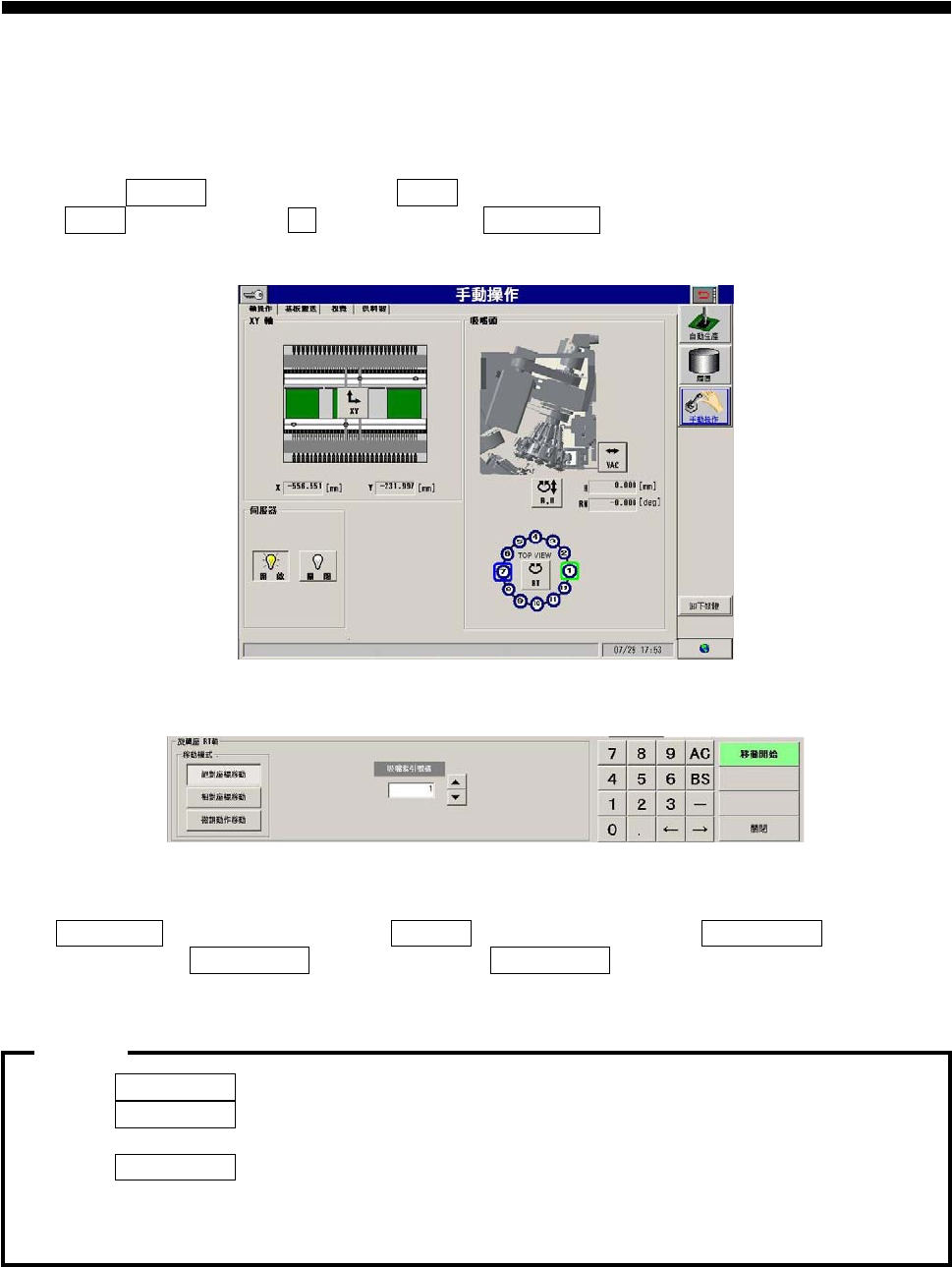

图 3.1.3-1 手動操作－ 軸操作 ( 手动操作－ 轴操作) 画面
图 3.1.3-2 旋轉座
RT 軸
由 旋轉座
RT軸 (旋转座RT轴) 对话框的 移動模式 ( 移动模式) 框中，点击 絕對座標移動
(绝对坐标移动) 、 相對座標移動 (相对坐标移动) 、 微調動作移動 (微调动作移动) 任一希望
的钮。
· 所谓 絕對座標移動 ( 绝对坐标移动) 为索引指定吸嘴至吸着、装着位置。无关现在的吸嘴。
· 所谓 相對座標移動 ( 相对坐标移动) 为以现在的吸嘴号码为起点， 仅旋转指定的增分值。相
同增分值, 若改变现在的吸嘴号码， 到达的吸嘴也不同。
· 所谓 微調動作移動 ( 微调动作移动) 为按一次钮， 仅旋转一个号码。若连续钮时， 则会连续
转动。
·RT 轴由上面看时， 顺时针旋转为正( + ) 方向。
注意:
操作編
电子零件贴装机 SI-G200MK5 系列
1-103
(1) 絕對座標移動 (绝对坐标移动)
图 3.1.3-3 絶対移動
依各个调整钮 ▲ ▼ ，选择目标的吸嘴号码。。
点击 移動開始 钮后、按操作面板的 START 转动指定的吸嘴至吸着、装着位置。
(2) 相對座標移動
(相对坐标移动)
图 3.1.3-4 相対移動
依调整钮 ▲ ▼ ， 选择指针的增分值。通过相对移动， 可设定
- 6~6 之间的值。
按操作面板的 START 钮， 旋转吸嘴至指定的增分值位置。
[ 軸操作 (轴操作) 画面说明]
现在吸着、装着位置的吸嘴在 吸嘴頭 (吸嘴头) 图中为 綠色 (绿色) 框围着的号码。
绝对坐标移动时， RT 軸 ( RT 轴) 会选择顺时针方向为实际回转方向。
移动中, 按面板的 STOP 钮时，会停止在指针位置
。
注意:
移动中, 按面板的 STOP 钮时，会停止在指针位置
。
注意:
