1.3.4.2 多功能贴装头

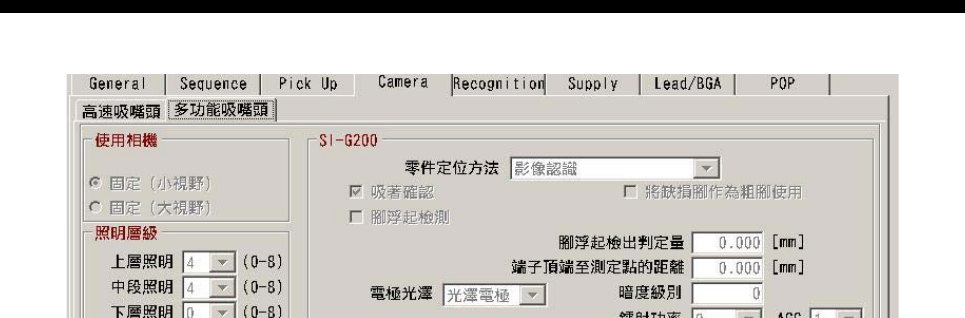

图 1.3.4-2 Camera 画面 (多功能贴装头)
(1) 贴装头类型标签
复数个类型的贴装头可使用时，选择设定零件信息对象的贴装头信息。不显示不能够选择的贴装头。
(2) 使用相机
执行移动·固定相机的选择。
固定（大视野）：大视野的固定相机
固定（小视野）：小视野的固定相机
(3) 照明方式
选择照明的亮度方式。
[使用相机是固定相机的场合]
上层照明:上层的照明
中层照明: 中层的照明
下层照明: 下层的照明
设定范围：0～8※
※ 不能把全部的亮度方式设定为 0。
(4) 零件定位方法
选择零件中心方法。
影像识别: 根据影像识别确定中心
确认吸嘴中心: 根据确认吸嘴确定中心
治具中心: 根据治具确定中心
(5) 吸着确认
进行未吸着确认时指定，不进行未吸着确认时不指定。
(6) 焊脚浮起检出
执行焊脚浮起检出时指定，不执行焊脚浮起检出时不指定。
(7) 焊脚浮起检出判定量
输入焊脚浮起检出的判断标准值。仅在焊脚浮起检出被指定时才有效
操作篇
电子零件贴装机 SI-G200MK5 系列
1-190
单位：mm
设定范围：0～999.999
从端子一端至测定点的距离
输入检出浮起的焊脚的一端到测定点的距离。仅在焊脚浮起检出被指定时才有效。
单位：mm
设定范围：0～999.999
(8) 将焊脚欠缺作为粗焊脚处理
在焊脚浮起检出当中，将焊脚欠缺作为粗焊脚处理时指定。
(9) 电极光泽
选择用焊脚浮起检出来判定焊脚的光泽。
半光泽电极∶中等程度光泽的焊脚
光泽电极: 有光泽的焊脚
(10)
暗度级别
输入焊脚浮起检出时焊脚浮起检出装置的
暗度级别。
设定范围：1～4096
(11) 激光功率
选择焊脚浮起检出时焊脚浮起检出装置的激光功率。
设定范围：0～7
(12) AGC
选择自动增益控制的适用范围。
设定范围：1～5
操作篇
电子零件贴装机 SI-G200MK5 系列
1-191
1.3.5 Recognition
Recognition 表示零件的识别数据。识别方法按零件的形状和用于识别中的照明种类被大致分为如下。
1.3.5.1 高速贴装头

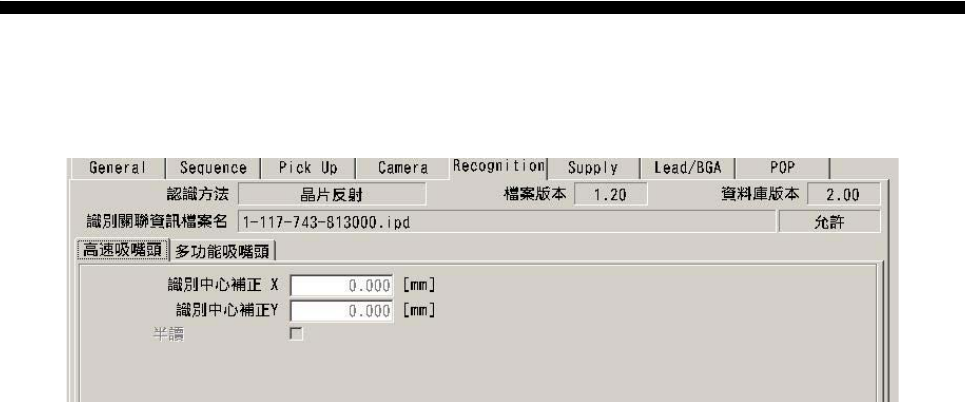

图 1.3.5-1 Recognition 画面 (高速贴装头)
(1) 识别方法
表示代表识别方法的 ID 编号。
(2) 文件版本
表示文件版本。
(3) 数据库版本
表示数据库版本。
(4) 识别关联信息文件
表示识别关联信息文件的有无以及文件名。
(5) 贴装头类型标签
复数个类型的贴装头可使用时，选择设定零件信息对象的贴装头信息。不显示不能够选择的贴装头。
单位：mm
设定范围：-999.999～999.999
(6) 识别中心补正 XY
表示零件识别中心的补正值，本项目不能编辑。
(7) 部分读出
读出影像信息的一部份时选择。读出全体时不选择。
