保养篇
2. 维修检查
2-8
电子零件装着机
SI-G200MK5 (CS)
2.2.2 运转结束后的检查作业
(1) 自动生产状况确认
[ 作业功能 ]
每天换班结束后，要对
SI-G200MK5 生产结果进行确认并对 SI-G200MK5 及其周围进行检
查。
[ 作业顺序 ]
1. 自动生产停止后，点击 履歷 ( 日志 ) 画面→ 生產管理情報 ( 生产管理信息 ) 标签。出现以下画
面。
2. 点击 機械全體狀況 ( 前 ) ( 机械全体状况 ( 前 )) 钮 , 查找显示的资料 , 确认机械全体的运行状况
( 前 )。如有异常资料 , 依次点击 機種檔群組(前) ( 机种文件群组 ( 前 )) 标签、 零件供給部群組(前)
(
零件供给部群组 ( 前 )) 标签、吸嘴群組狀況 ( 前 ) ( 吸嘴群组状况 ( 前 )) 标签，确认运行状况，查找
原因并去除异常部分。
3. 点击 機械全體狀況(後) ( 机械全体状况 ( 后 )) 钮 , 查找显示的资料 , 确认机械全体的运行状况
( 后 )。如有异常资料 , 依次点击 機種檔群組 ( 後 ) ( 机种文件群组 ( 后 )) 标签、 零件供給部群組 ( 後 )
(
零件供给部群组 ( 后 )) 标签、吸嘴群組狀況 ( 後 ) ( 吸嘴群组状况 ( 后 )) 标签，确认运行状况，查找
原因并去除异常部分。
4. 按下电源开启 / 关闭的开关 。
5. 关闭主电流断路器。

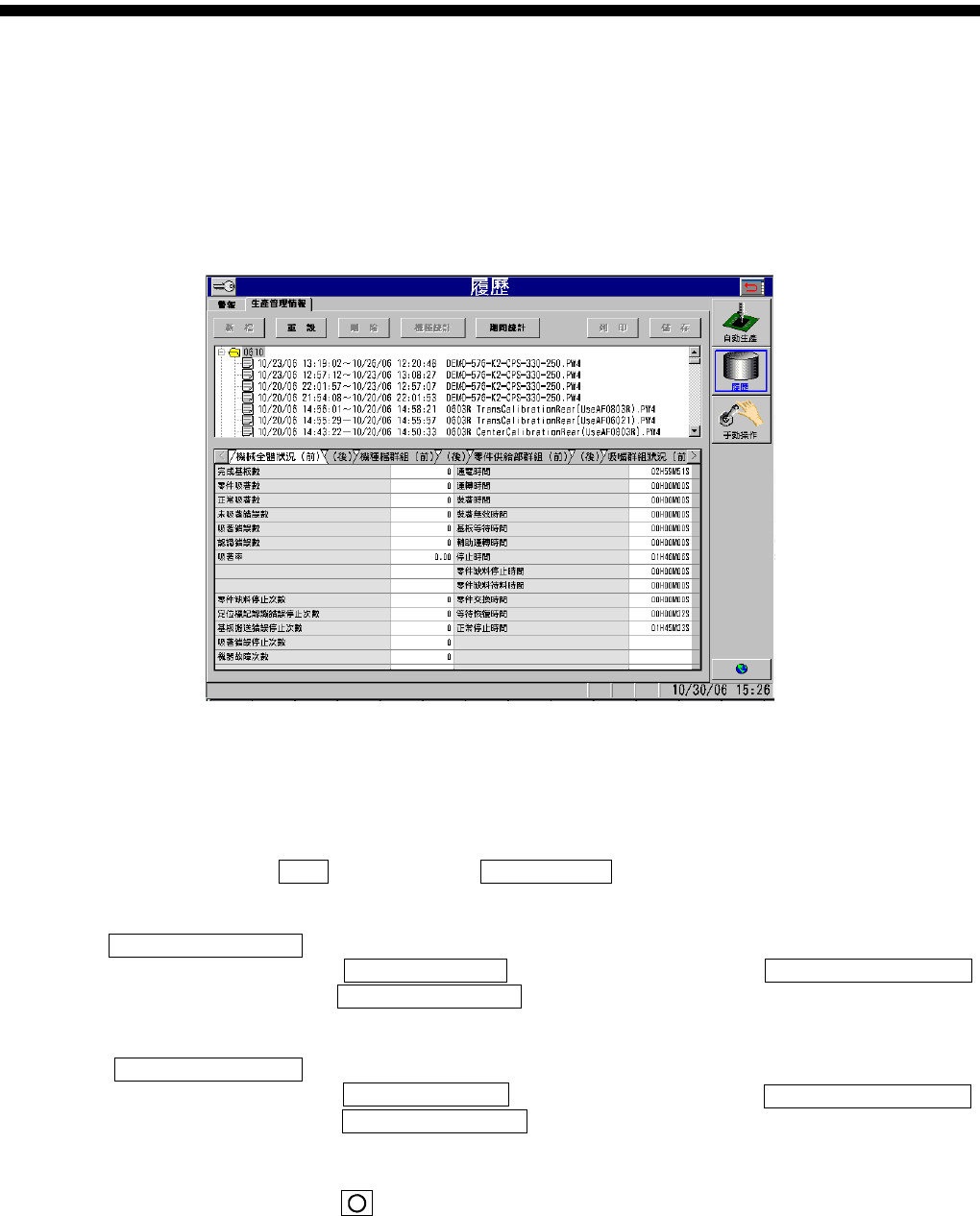

图
2.1
履歷－生產管理情報
(
日志－生产管理信息
)
画面
保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-9
2.3 每周的维修·检查
每周生产结束后，在进行每天检查之后，进行以下维修检查作业。
(1) 基板搬送输送带皮带的检查
[作业功能]
如果搬送基板的输送带皮带在自动生产中发生断裂或滑移，会给生产活动带来很大影响。所以需
要定期对皮带进行检查。
[维修检查位置]
基板搬送输送带部的皮带
(8 根 )
[ 维修检查时要准备的物品 ]
六角扳手套件
单输送带皮带的配置图
单输送带皮带
N0.
名称 型号名称 数量
1
中间 C/V 驱动皮带 ( 移动侧 ) 平型皮带 (SEB-A-KCA2.7 x 617E) 1pcs
2
中间 C/V 驱动皮带 ( 固定侧 ) 平型皮带 (SEB-A-KCA2.7 x 534E) 1pcs
3
中间 C/V 皮带 ( 移动侧、固定侧 ) 平型皮带 (SEB-A-KCA-2.7 x 1050E) 2pcs
4
搬出、搬入 C/V 皮带 ( 左装置移动侧、右装置固定侧 ) 平型皮带 (SEB-AKCA-2.7 x 823E) 2pcs
5
搬出、搬入 C/V 皮带 ( 左装置固定侧、右装置移动侧 ) 平型皮带 (SEB-AKCA-2.7 x 808E) 2pcs
2
4
4
3
ޓ
固定側
ޓ
移動側
フロント側
リア側
5
5
1
移动侧
后侧
固定侧
前侧
保养篇
2. 维修检查
2-10
电子零件装着机
SI-G200MK5 (CS)
双输送带皮带的配置图
双输送带皮带
[ 作业顺序 ]
1. 检查基板搬送输送带部分的皮带 (8 根 ) 张力和磨损状况·有无裂隙。如果磨损严重或者有裂
隙，或者用手指压皮带
, 会因弹力裂开而完全没有张力时交换皮带。
关于皮带的交换顺序及张力的调整
, 请参照本章 “2.8 运作不良时 (2) 基板搬送轨道皮带的
更换、张力的调整方法”。
N0.
名称 型号名称 数量
1
中间 C/V 驱动皮带 ( 移动侧、固定侧 ) 平型皮带 (NSE7211CA2.7 x 657E) 4pcs
2
中间 C/V 皮带 ( 移动侧、固定侧 ) 平型皮带 (NSE7211CA2.7 x 793E) 4pcs
3
搬出、搬入 C/V 皮带 ( 移动侧、固定侧 ) 平型皮带 (NSE7211CA2.7 x 917E) 8pcs
1
1
2
2
3
固定側
可動側
フロント側
リア側
1
1
2
2
3
固定側
可動側
移动侧
后侧
固定侧
前侧
可动侧
可动侧
固定侧
