操作編 电子零件贴装机 SI-G 200MK5 系列 1-218 点击 键，追加电极位置。在零件监 视器上点击电极位置，追加 和焊脚同数量的电极数。 图 2.1.4.1-3 电极位置 设定画面 点击 半自动生成开始 键。 图 2.1 .4.1-4 半自动生成后 之后的验证步骤请与 [ 2.1.4 焊脚零件 的数据制作] 的同样步骤执行。 ·当生成不顺利时，挪动电极 位置，再次点击 半自动生成开始 键。 注意:
操作編
电子零件贴装机 SI-G200MK5 系列
1-217
2.1.4.1 少焊脚零件的数据制作
少焊脚零件有时会在零件数据自动生成时失败，如失败时请试用半自动生成。
点击 开始自动生成 键执行识别数据的自动生成作业为止，请按照 [2.1.4 焊脚零件的数据生成] 的步骤执
行。
自动生成在失败时会显示告知警报。请点击 OK 键，关闭警报。
图 2.1.4.1-1 识别数据编辑 画面
点击 键调整图像的歪斜，旋转零件监视器上的绿线的矩形框使其与零件的歪斜相吻合。
图 2.1.4.1-2 歪斜設定( 歪斜设定) 画面
·在歪斜设定上，设定的角度成为零件数据的基准坐标。
·当设定的不恰当时，有时会无法用半自动生成执行零件数据的生成。
注意:
操作編
电子零件贴装机 SI-G200MK5 系列
1-218

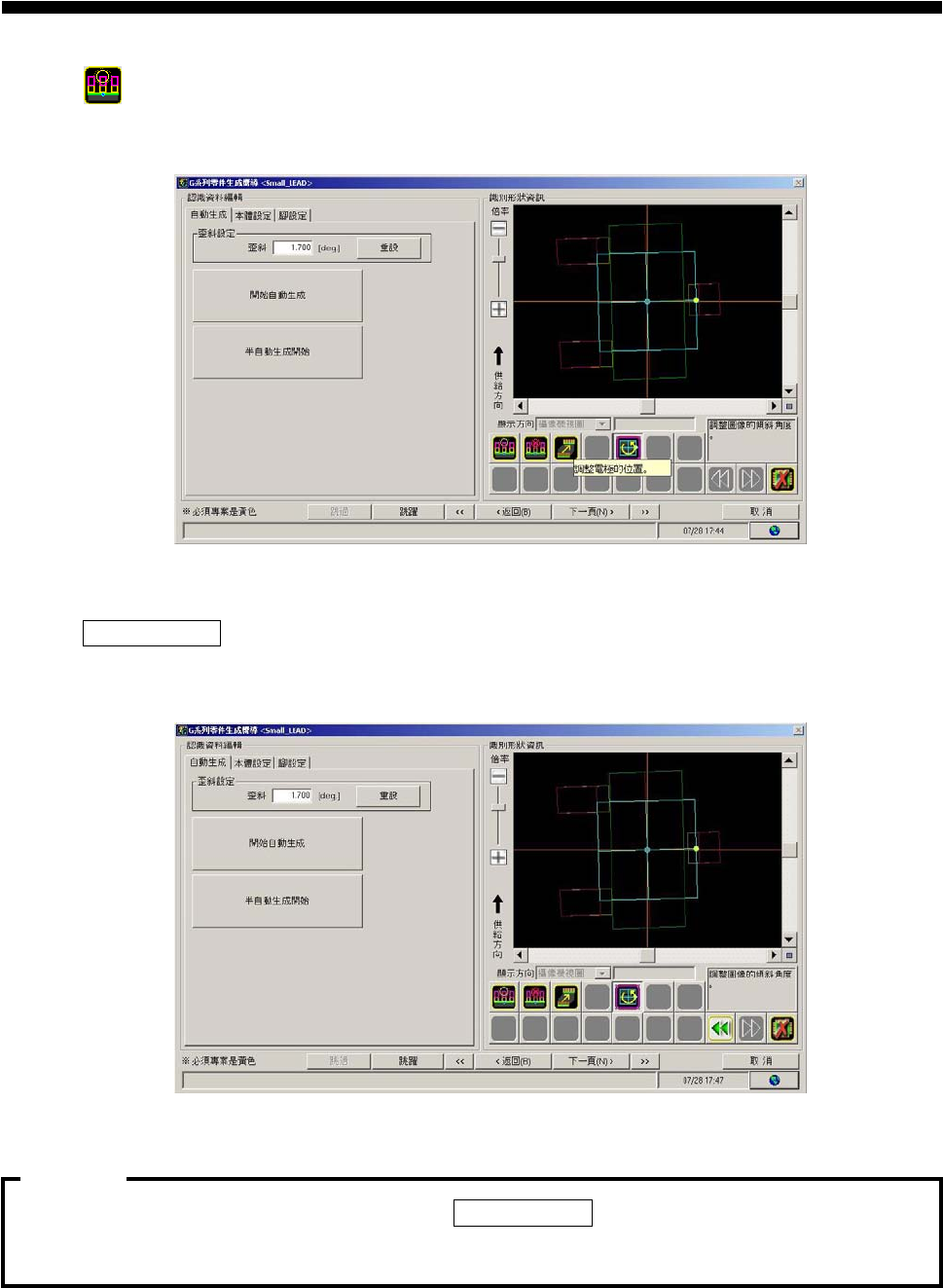

点击 键，追加电极位置。在零件监视器上点击电极位置，追加和焊脚同数量的电极数。
图 2.1.4.1-3 电极位置 设定画面
点击 半自动生成开始 键。
图 2.1.4.1-4 半自动生成后
之后的验证步骤请与 [ 2.1.4 焊脚零件的数据制作] 的同样步骤执行。
·当生成不顺利时，挪动电极位置，再次点击 半自动生成开始 键。
注意:
操作篇
电子零件贴装机 SI-G200MK5 系列
1-219
2.2
种资
机料制作
2.2.1 读取数据
准备编辑对象数据的顺序有以下的方法。
·新建
·读取机种文件
2.2.1.1 新建
1. 点击 数据编辑 画面的 文件
键，显示以下的画面。
图 2.2.1-1 数据编辑-文件画面
2. 点击 新建 键。
3. 机重文件被新建，进入编辑状态。
