2.1.3 供料器的确认
[操作功能]
确认使用零件的供料器准备妥当， 以及在机种文件指定的号码位置装着供料器。若未设定， 按照以下的顺序
装着零件供料器。
[操作顺序]
准备所有使用的零件供料器。
依顺序点击自动生产菜单 →零件供给状况标签。出现以下画面。

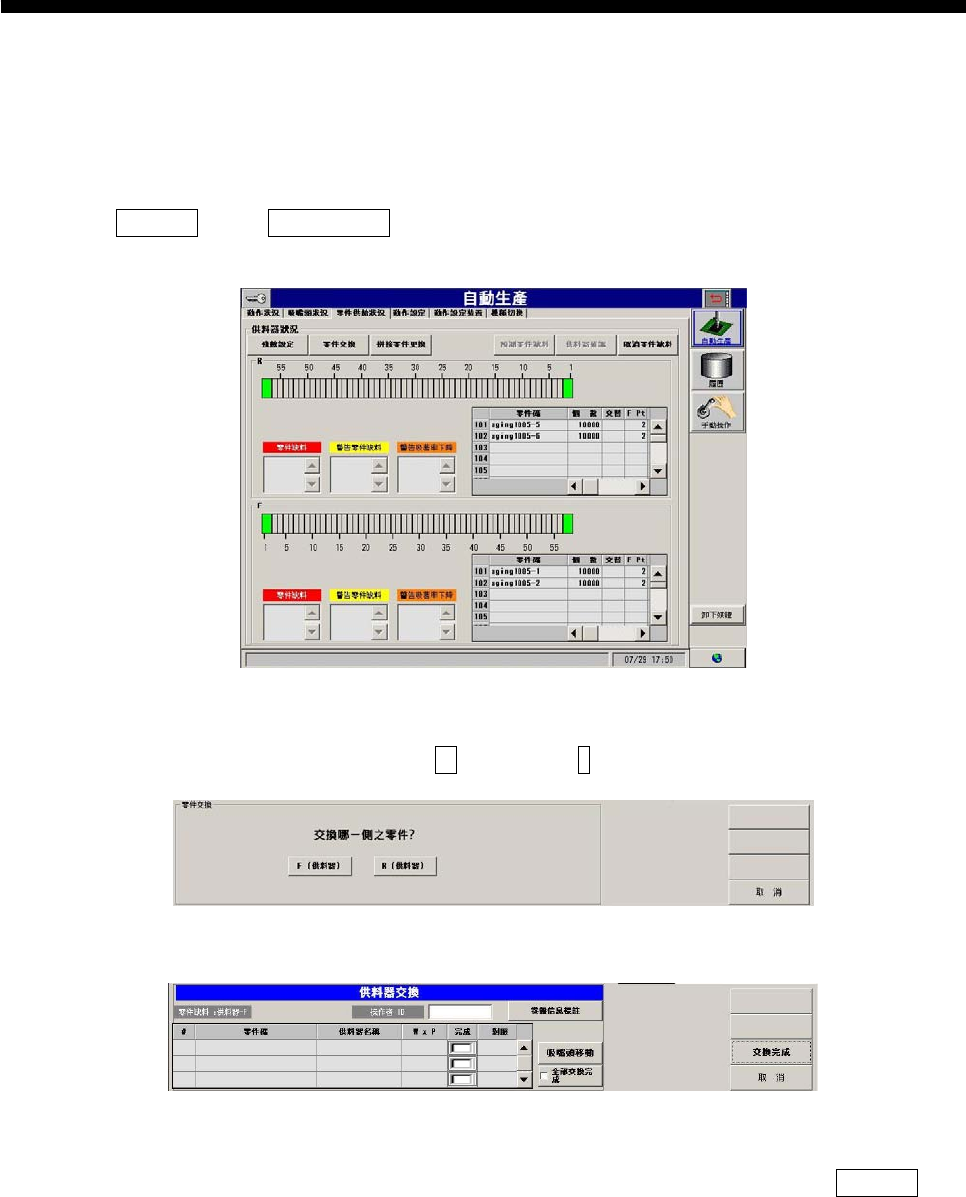

图 2.1.3-1
自动生产－零件供给状况画面
点击零件交换键。出现以下信息对话框。 点击 F
(前侧)( 或者 R (后侧)) 键。
图 2.1.3-2 零件交换
图 2.1.3-3 供料器交换
依照画面的表， 在前侧（ 或者后侧） 供料器台装着所有零件的供料器。装着完毕后， 点击交换完成键。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-18
2.1.4 吸嘴的确认
[操作功能]
利用机种文件， 确认所需吸嘴皆已设置。若没有时， 请按以下顺序设定。
[操作顺序]
依顺序点击自动生产菜单 →吸嘴头状况标签。出现以下画面。
图 2.1.4-1
自动生产－ 吸嘴头状况画面
在门关闭的状态下，点击吸嘴更换位置移动键。出现以下的信息对话框后， 按下操作面板的
START键。将吸
嘴头移到吸嘴交换位置。
解除前侧的锁定门。
接着点击
RT键，显示旋转座RT 轴对话框。进行RT 的微调操作， 旋转旋转座至容易交换吸嘴的位置。若所
有吸嘴交换， 点击结束键， 关闭旋转座RT 轴对话框。
。
。
・ 请参照手动操作→轴操作→旋转 RT 轴的操作 (旋转式吸嘴头)。
・ 根据吸嘴种类的组合的不同， 有不能判别装着错误的组合。
・ 在自动生产中，没有操作权时，不能结束回复原点的情况，不能点击吸嘴更换位置移动键
。
注意:
