操作編电子零件贴装机 SI-G 200MK5 系列 1-213 显示影像存取画面，依顺序点击相机框内的零件识别位置移动、 START 键, 移动零件至指定的相机位置。图 2.1.4-5 图像存取画面点击存取键，存取零件的透视影像，点击下一页。图 2.1.4-6 图像存取后画面

操作編

电子零件贴装机 SI-G200MK5 系列

1-212

图 2.1.4-3 供给部信息画面

显示吸着·废弃 (此处为手动吸着)。选择吸着的吸嘴索引，依照顺序点击执行吸附、START 键，移动

贴装头至手动吸着位置。

图 2.1.4-4 吸着·废弃画面

用手将零件吸着到吸嘴上，输入零件厚度，点击下一页。

·从供料器等进行自动吸着时，需要在基本信息画面输入零件的厚度和长度。

·从供给部进行零件的自动吸着时，吸着前请安装需要使用的吸嘴，向供给部供给零件。

注意:

操作編

电子零件贴装机 SI-G200MK5 系列

1-213

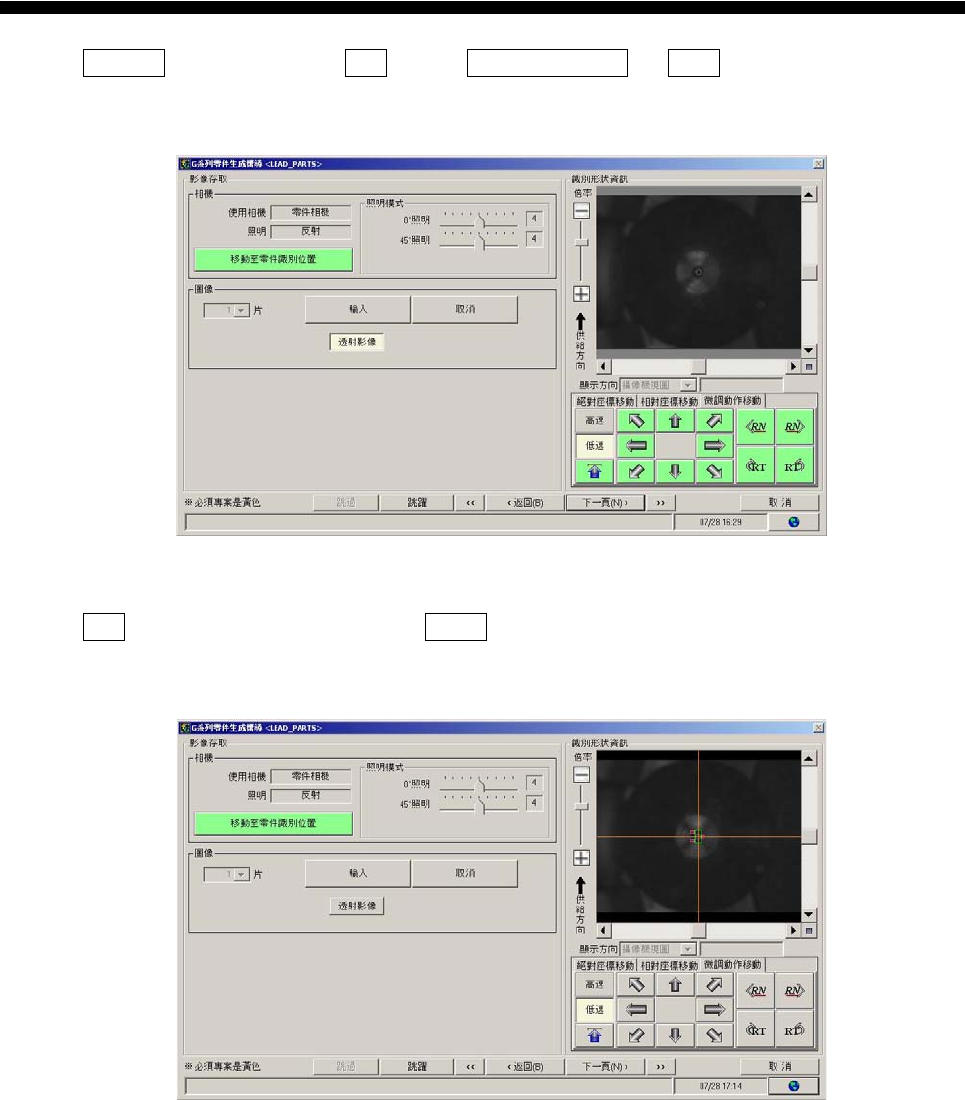

显示影像存取画面，依顺序点击相机框内的零件识别位置移动、 START 键, 移动零件至指定的相机

位置。

图 2.1.4-5 图像存取画面

点击存取键，存取零件的透视影像，点击下一页。

图 2.1.4-6 图像存取后画面

操作編

电子零件贴装机 SI-G200MK5 系列

1-214

显示识别数据编辑画面。

图 2.1.4-7 识别数据编辑画面

点击开始自动生成键，执行识别数据的自动生成。点击下一页。

图 2.1.4-8 自动生成后画面

·焊脚数少的零件，有时会发生自动生成失败。

·少焊脚零件请试用本项最后记述的半自动生成来制作零件数据。

注意:
