1.2 内容确认
[ 作业功能 ]
发货时被包装物品的数量要在到达时确认，卸下输送用缓冲材等。
通常，以下物品被打包、发货。
(1) SI-G200MK5
本体
(2) 附属品及选配零件
附属品及选配零件内容及数量，根据
SI-G200MK5
交货规格而异。订购
SI-G200MK5
时，
请以签订的交货规格书进行确认。
[ 作业顺序 ]
1.
开包时，确认 SI-G200MK5 的同时，请确认被发货、打包的物品的数量。若有不足，请马
上与采购方联系。
2. 请将保护 SI-G200MK5 各外壳的薄板，和 SI-G200MK5 内部的缓冲材，全部卸掉。
用

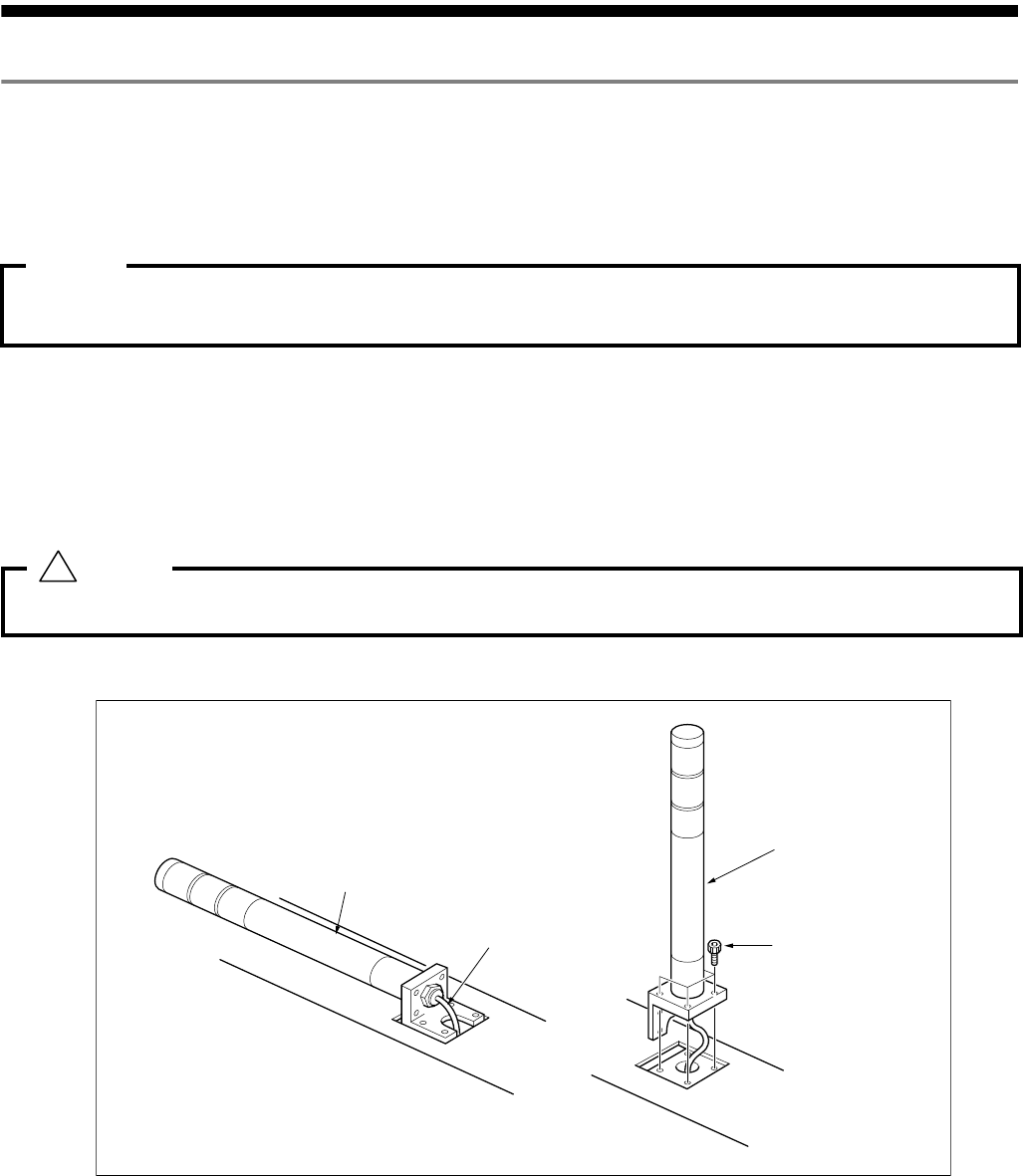

4 个六角有孔螺栓 M4 × 6 安装信号灯。
安装信号灯时，请注意不要将脚线损坏。
注意 :
警告 :
!
输送时
信号灯
脚线
信号灯
六角有孔螺栓
调试篇
1. 安装
1-4
电子零件装着机
SI-G200MK5 (CS)
1.3 SI-G200MK5 的设置
(1) 基板搬送面和搬送高度的调整
[ 调整功能 ]
按照调试的实装系统线的基板搬送规格，调整 SI-G200MK5 基板搬送面和搬送高度。
SI-G200MK5 单体的基板搬送规格如下。
(1) 搬送基准面：SI-G200MK5 正侧面的轨道上面
(2) 基板搬送高度：900+30/-10mm
[
调整顺序 ]
1. 基框上面 X 方向和 Y 方向各放一个水准器。
2. 为了与 SI-G200MK5 前工程和后工程的机器的基板搬送高度相吻合，用扳手旋转 SI-
G200MK5
下面 4 个脚部六角螺母，调整基板搬送高度。向左旋转 SI-G200MK5 上升，向
右旋转
SI-G200MK5 下降。
脚高度调整用六角螺母的
2
面宽度是
46mm
。
前面
水准器
注意 :
调试篇
1. 安装
电子零件装着机 SI-G200MK5 (CS)
1-5

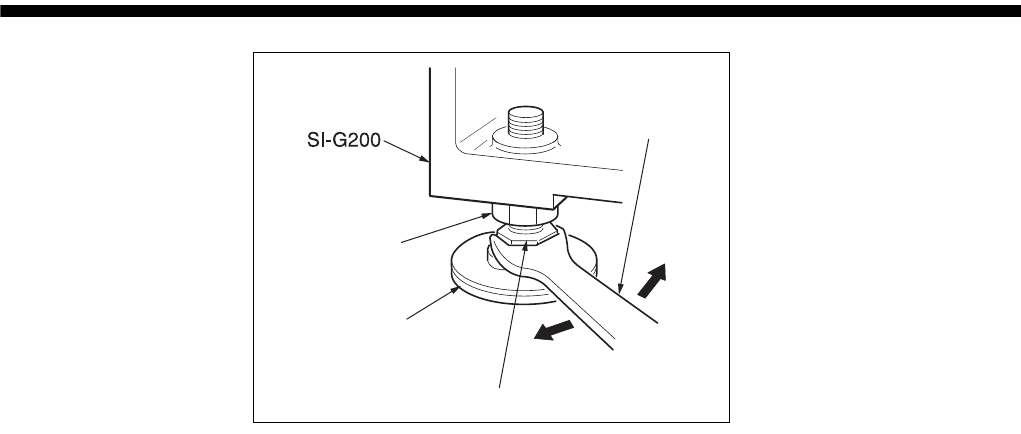

3. 为了让 X 轴和 Y 轴水准器的显示水准度在 0.05 以下 (1 刻度 0.02 的水准器则 2 刻度以下， 1 刻
度
0.05 的水准器则 1 刻度以下 ) 用扳手微调整各个脚的六角螺母部分。
锁定用螺母 下降
扳手
脚
上升
脚的六角螺母部分
