保养篇 2. 维修检 查 2-76 电子零件装着机 SI-G200MK5 (CS) 2 . 从新锡球衬套装置中拔取出新内部旋转轴 。 3 . 在新钢珠上涂上多用润滑油 No.2 。 4 . 在新内部旋转轴上安装新钢珠和新吸嘴 O 型环 。 5 . 在新锡球衬套托架上安装轴承 （上）和新小齿轮。 ① 将轴承压入及插拔治具插入锡球 衬套托架上。 ② 沿着轴承压入及插拔治具将轴承 （上）插入约 10mm 。 ③ 使用轴承压入治具将轴承 （上）…
保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-75
③ 用扭矩螺丝刀向逆时针方向转动轴承
托架治具 （1），拆下轴承托架。
④ 除去轴承托架螺纹处的粘接剂渣。
［组装顺序］
必须严格遵守拧紧扭矩。
拧紧所用扭矩超过指示扭矩时，可能会造成装着精度不良及零件寿命短缩、破损。
1. 组装轴承托架。约 0.1 ～ 0.2mm
① 在轴承托架 （2）的螺纹处涂上少量
乐泰胶粘剂 221 （低强度）。
② 和拆卸顺序一样，将轴承托架安装到
治具上，用扭矩螺丝刀拧紧轴承托架
治具 （1 ）。
请拧紧至轴承托架 （1）前端处的倒
角部从轴承托架 （2）的端面伸出约
0.1 ～ 0.2mm 的程度为止。
轴承托架 （
1
）前端处的倒角部如不从轴承托架 （
2
）的端面伸出，则会造成实际组装后动作不
良，请将轴承托架 （
1
）端面伸出量的基准控制在约
0.1
～
0.2mm
。
扭矩螺丝刀
轴承托架治具（1）
轴承托架治具（
2）
轴承托架
轴承托架（2）
轴承托架（1）
轴承托架（1）
轴承托架（2）
轴承托架治具（1）
扭矩螺丝刀
轴承托架治具（
2）
轴承托架
倒角部
约
0.1
～
0.2mm
小心 :
注意 :
保养篇
2. 维修检查
2-76
电子零件装着机
SI-G200MK5 (CS)
2. 从新锡球衬套装置中拔取出新内部旋转轴。
3
. 在新钢珠上涂上多用润滑油 No.2。
4
. 在新内部旋转轴上安装新钢珠和新吸嘴 O 型环。
5
. 在新锡球衬套托架上安装轴承 （上）和新小齿轮。
① 将轴承压入及插拔治具插入锡球衬套托架上。
② 沿着轴承压入及插拔治具将轴承 （上）插入约 10mm。
③ 使用轴承压入治具将轴承 （上）压入至锡球衬套托架的台阶面处。
④ 拆下轴承压入及插拔治具。
⑤ 将新小齿轮插入锡球衬套托架。
6
. 将锡球衬套托架安装到吸嘴头处。
7
. 从吸嘴头下侧插入轴环。
锡球衬套托架
轴承压入及插拔治具
轴承（上）
轴承压入及插拔治具
锡球衬套托架
轴承（上）
台阶面
轴承压入治具
小齿轮
轴承（上）
轴环
锡球衬套托架
保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-77

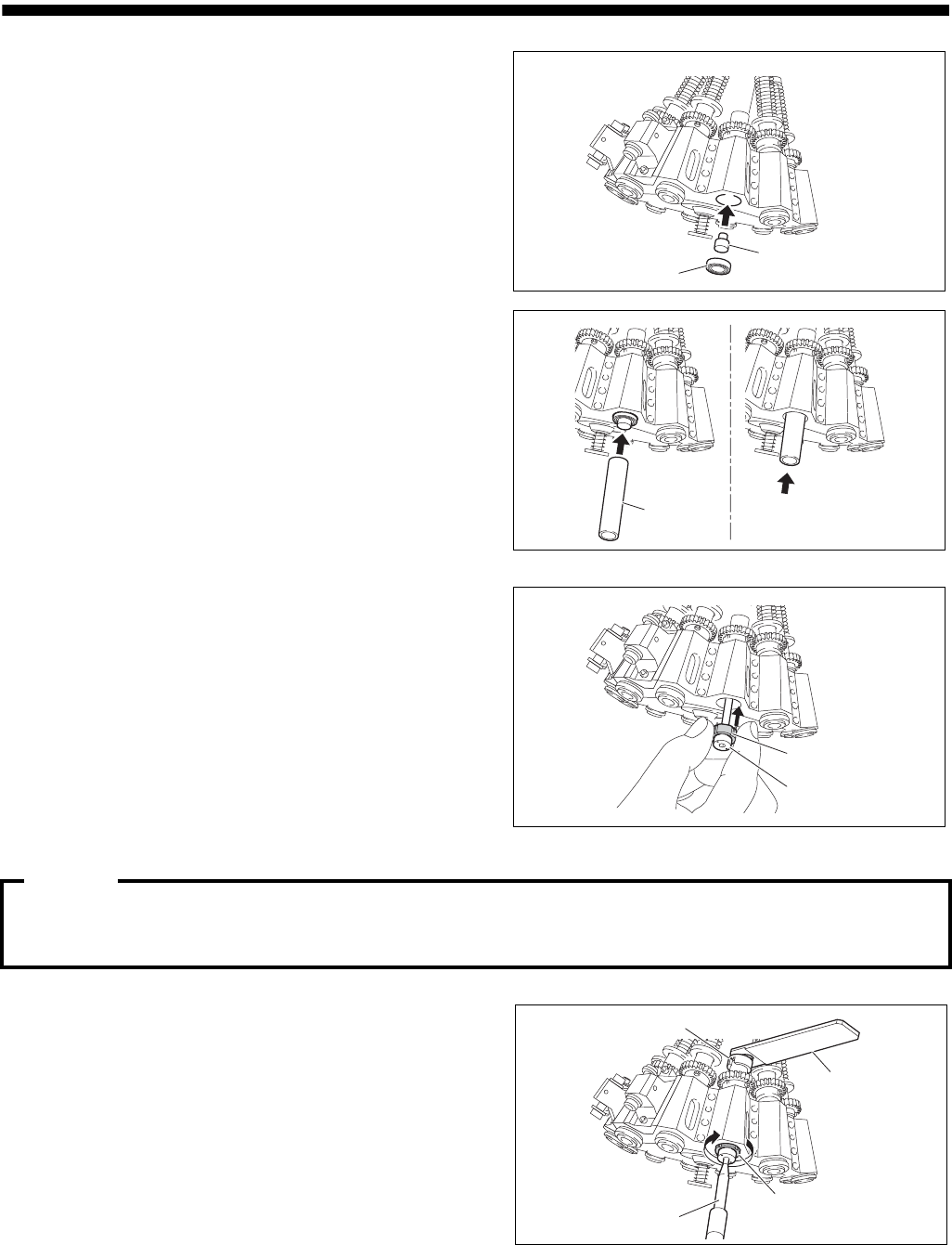

8
. 插入轴承 （下）。
① 将轴承压入及插拔治具插入到插在吸
嘴头上的锡球衬套托架的下侧。
② 沿着轴承压入及插拔治具，将轴承
（下）插入约 10mm。
③ 使用轴承压入治具将轴承推至接触到
底部为止。
9
. 安装顺序 1 中分装的轴承托架。
① 用手旋转轴承托架治具，同时安装轴
承托架。尽量用手拧紧。
预载作业前
在用手旋转插入轴承托架之后，为了磨合六角转头内轴环的位置，请用手将锡球衬套托架向左右
各旋转数次。
② 将扳手套筒盖在锡球衬套托架上部。
③ 将扳手挂在扳手套筒上。
④ 用手按压扳手，同时使用扭矩螺丝刀
给轴承托架施加预载。拧紧扭矩：
10cN
m
⑤ 取下扳手和扳手套筒。
⑥ 用手向 RN 方向旋转锡球衬套托架，确
认是否有卡住及旋转费力等异常现象。
轴承（下）
轴承压入及插拔治具
轴承压入治具
轴承托架
轴承托架治具
(1)
扳手
扳手套筒
扭矩螺丝刀
轴承托架
POINT:
