系统概要篇 1. 系统操 作 1-6 电子零件装着机 SI-G200MK5 (CS) S I- G 200MK 5 1.2 机器构成 1.2.1 整体图 前面 后面
系统概要篇
1. 系统操作
电子零件装着机
SI-G200MK5 (CS)
1-5
1.1.3 标准附件
其他环境规格
·在水平
1000 m 以下的地方使用本机器。
( 参考 )EN ISO60204-1
·遵照以下过电压类别 “overvoltage category”：
不使用变压器时
(AC200V 输入 )：过电压种类：种类Ⅱ
使用变压器时
(AC200V 以外的输入 )：过电压种类：种类Ⅲ
( 参考 )IEC60664-1
·额定短路电流：SCIC(ICS)= 2[kA]
·污染级别应该为 “2”。
( 然而，把本机器装置在水或油无法进入机器缝隙的地方。 )
(
参考 )IEC60664-1
·对于搬送和存储，环境温度应该在 -25 至 +55 ℃，或者在时间少于 24 小时的情况下，允许达到
+70 ℃。
( 参考 )EN ISO60204-1
■ 設計参照規定
機械指令 Annex-I、EN ISO12100-1、EN ISO12100-2、EN ISO14121-1、EN60204-1、
EN983、EN ISO13849-1、EN ISO13857、EN61000-6-2、EN61000-6-4、EN12198-2、他
1
操作说明书 1 册
2
零件清单 CD-ROM 1 张 ( 日语·英语双语注释 )
3
固定 KIT 针 10 根 + 模块 5 个或者海绵类型 3 个
4
机器资料用 USB 记忆体 1 个
5
空气流入口
高频耦合器
20PM、 20SH(1/4”软管用 )
6
脚座 4 个
7
螺栓帽 4 个
8
连接套件 支架 2 个，线缆 (0.35m)1 根连接SI 系列的套件
9
Windows
使用许可书
1 份
系统概要篇
1. 系统操作
1-6
电子零件装着机
SI-G200MK5 (CS)
SI-G 200MK5

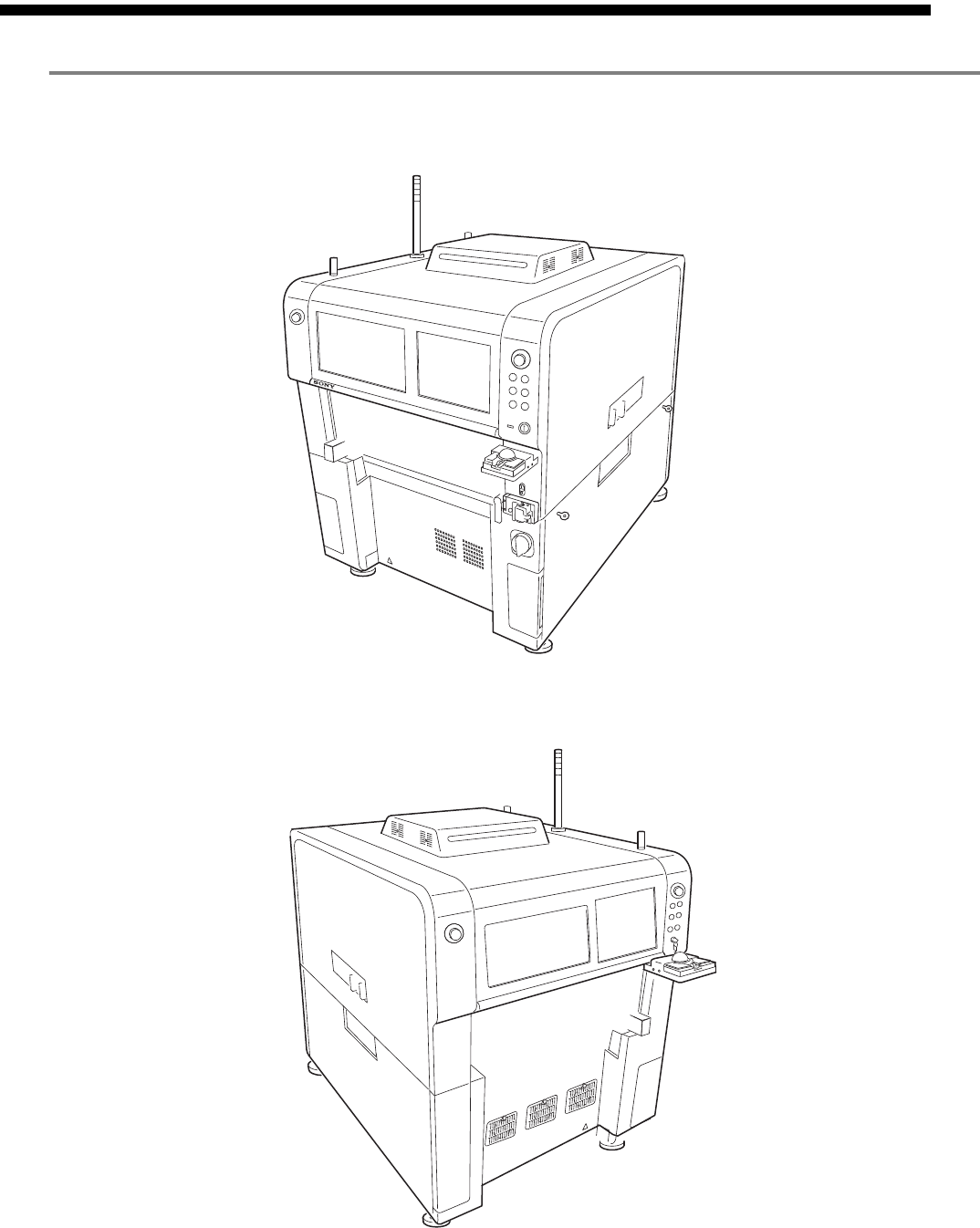

1.2 机器构成
1.2.1 整体图
前面
后面
系统概要篇
1. 系统操作
电子零件装着机
SI-G200MK5 (CS)
1-7

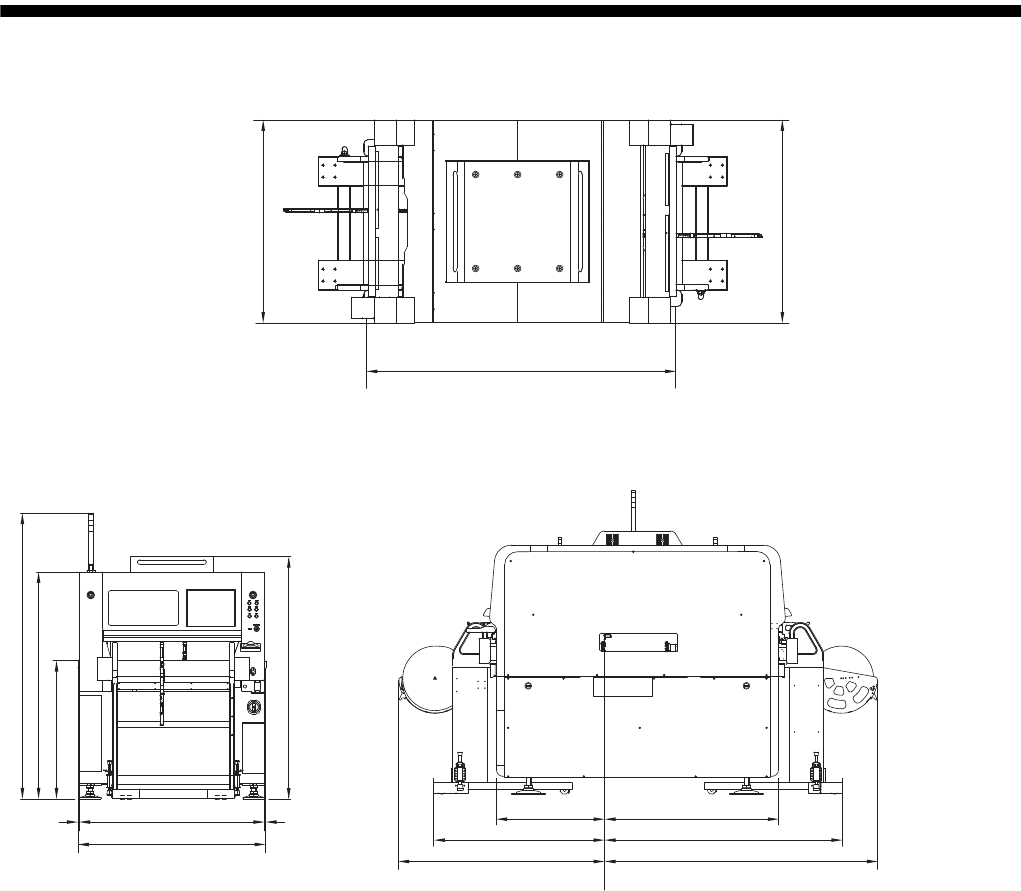

1.2.2 外形尺寸图
( 单位：mm)
1220
1220
1850
640
1015
1225
1030
1410
1620
1858
1475
1220
1202
900㧔基板搬送高度㧕
1575
99
