操作編
电子零件贴装机 SI-G200MK5 系列
1-204

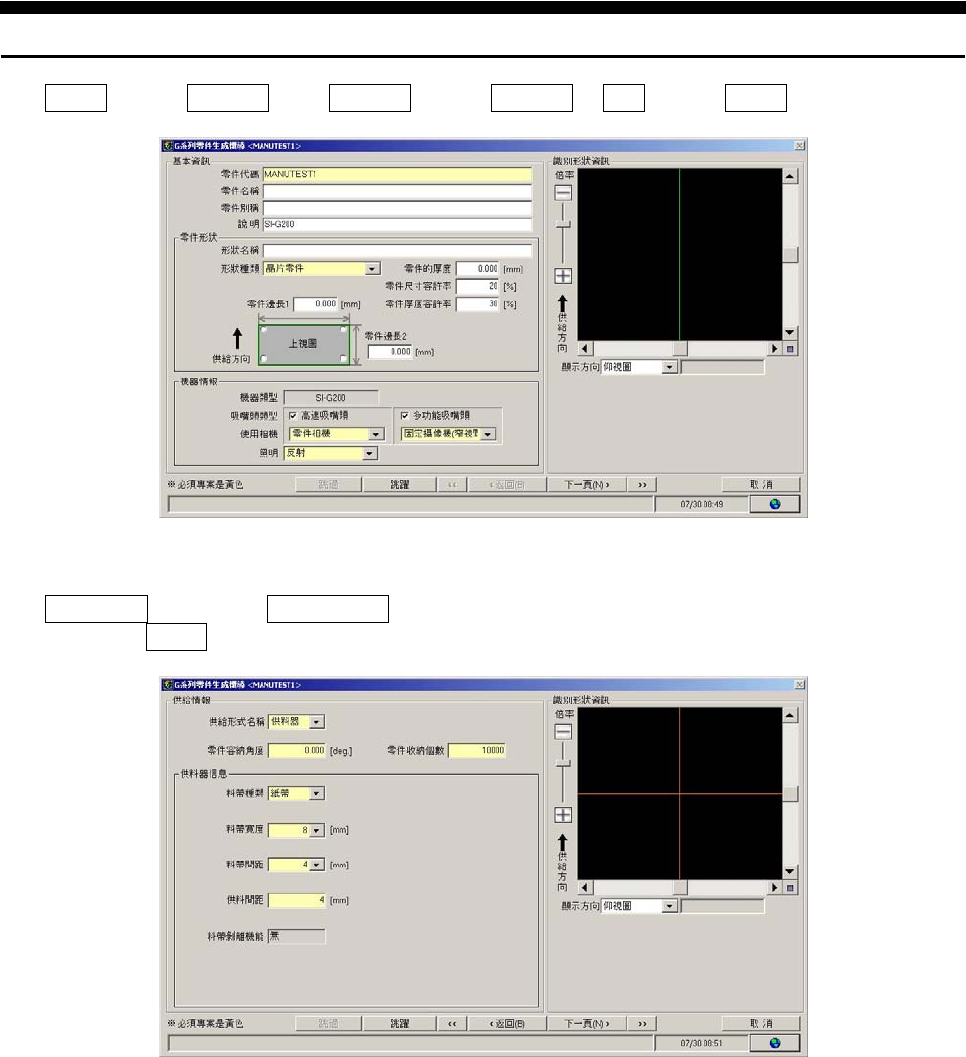

2.1.3 芯片零件的数据制作
输入 零件码 ，作为 形状种类 选择 芯片零件 ，选择 使用相机、 照明 ，点击 下一页 。
图 2.1.3-1 基本信息输入 画面
显示 供给部信息 画面，选择 供给形式名称 ，设定适当的信息。
设定结束后点击 下一页 。
图 2.1.3-2 供给部信息 输入 画面
操作編
电子零件贴装机 SI-G200MK5 系列
1-205

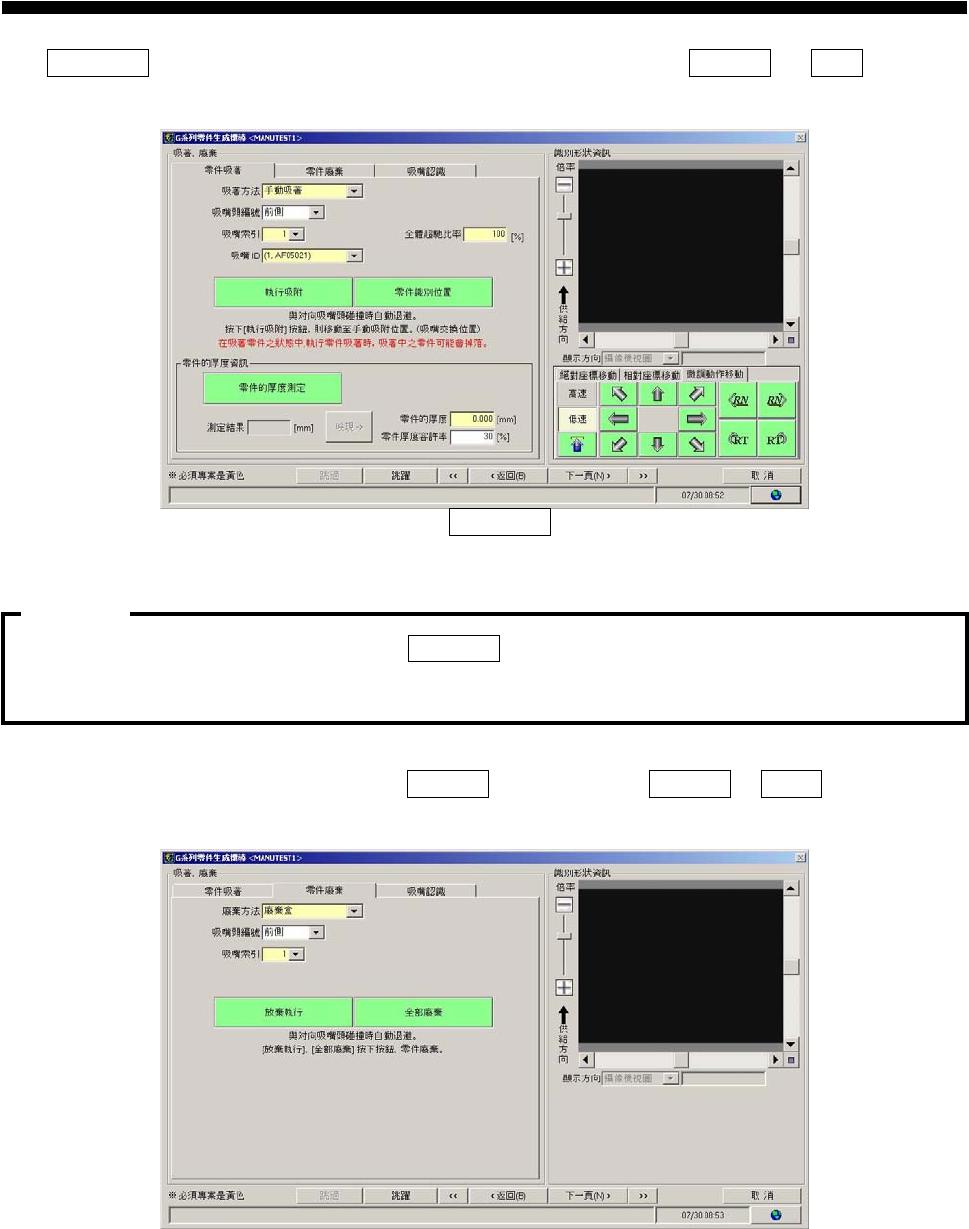

显示 吸着·废弃 (此处为手动吸着)。选择吸着的吸嘴索引，依照顺序点击 执行吸附 、 START 键，移动
贴装头至手动吸着位置。
图 2.1.3-3 吸着·废弃 指示画面
此时， 如错误指示了吸着吸嘴时， 请先选择 零件废弃 ，再依顺序点击 废弃执行 、S TART 键，进行零件废
弃 (即使零件没有被吸着时也同样) 。
图 2.1.3-4 零件废弃 画面
·从供料器等开始进行自动吸着时，需要在 基本信息 画面输入零件长度的。
·从供给部进行零件的自动吸着时，吸着前请安装所使用的吸嘴，向供给部供给零件。
注意：
操作編
电子零件贴装机 SI-G200MK5 系列
1-206

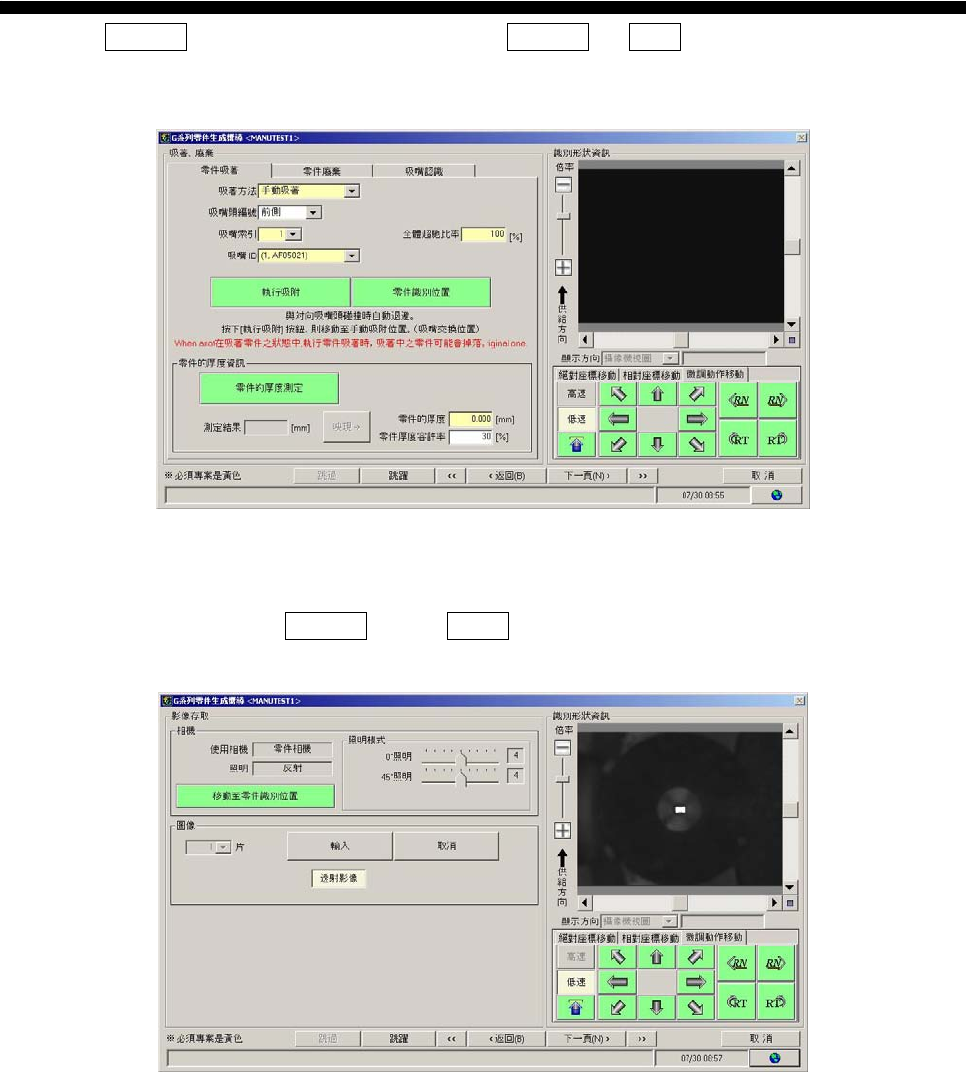

之后，选择 零件吸着 重新选择正确的吸嘴，依顺序点击 执行吸附 、 START 键，再次移动贴装头至手动吸着
位置。
图 2.1.3-5 零件吸着 画面
用手将零件吸着到吸嘴上，输入 零件厚度 ，点击 下一页 。
图 2.1.3-6 影像存取 画面
