操作篇
电子零件贴装机 SI-G200MK5 系列
1-169
1.2.5 影像存取画面

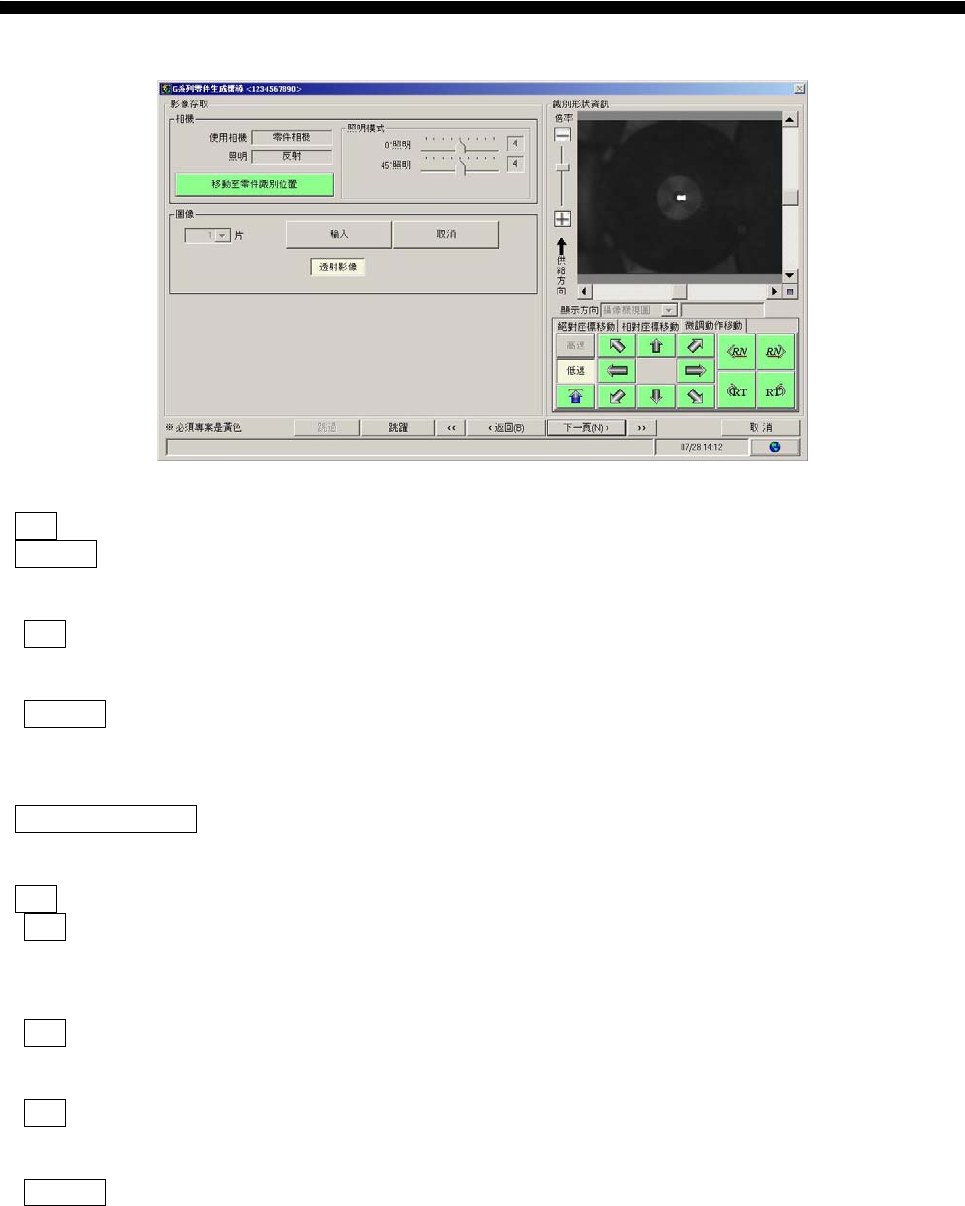

图 1.2.5-1 零件生成向导-影像存取画面
相机 ：
使用相机 ：
表示使用中的相机。
照明 ：
表示使用中的照明。
照明模式 ：
选择照明的亮度级别。照明按指定的级别的亮度点灯。
※不能把全部的亮度方式设定为 0。
向零件识别位置移动 ：
让零件向使用中的相机的识别位置移动。
影像 ：
张数 ：
只在分割时才可以选择。指定执行存储的片数(位置)。指定进行读取的片数。指定片数的影像存在时，
显示选择数目的影像。
输入 ：
在被指定数目里存取影像，显示在识别形状信息上。
取消 ：
将存取的影像全部清除。
透射影像 ：
进行透射影像的显示/停止。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-170
1.2.6 识别数据编辑画面
1.2.6.1 本体设定
图 1.2.6-1 零件生成向导-本体设定画面
歪斜设定 ：
歪斜
输入零件的歪斜。
重设
：
重设输入值。
零件形状 ：
X/Y：
输入角形零件的尺寸。关于焊脚形零件，输入不包含焊脚部的零件尺寸。
单位：mm
设定范围：0.001～25
容许率 X/Y
：
输入识别零件尺寸时的容许率。
单位：%
设定范围：1～99
零件的中心设定 ：
零件存储中心 ：
用偏离零件中心的相对位置指定零件的存储中心的位置。
单位：mm
设定范围：-999.999～999.999
零件贴装位置
:
用偏离零件中心的相对位置指定零件的贴装位置。
单位 ：mm
设定范围 ：-999.999～999.999
零件吸着位置 :
用偏离零件中心的相对位置指定零件的吸着位置。
单位：mm
操作篇
电子零件贴装机 SI-G200MK5 系列
1-171
设定范围：-999.999～999.999
识别中心补正 :
表示零件存储中心和零件贴装位置的补正。
吸着补正 :
表示零件存储中心和零件吸着位置的补正。
・
黄色的区域是必须项目。
注意：
