操作篇
电子零件贴装机 SI-G200MK5 系列
1-72
2.6 吸嘴状况的表示
在此表示自动运转中吸嘴的位置、吸嘴的良与不良等与吸嘴相关的状况。
2.6.1 旋转式吸嘴头的索引
［操作功能］
实时表示各吸嘴在索引号码中的现在位置。索引号码为表示实际机台的各吸嘴。
在自动运转停止时表示各旋转吸嘴头的索引状况。
表示吸嘴为良品（
OK）、不良品（NG）。
［操作顺序］
依顺序点击 自动生产 画面→ 贴装头状况 标签，会出现以下的画面。
［画面说明］

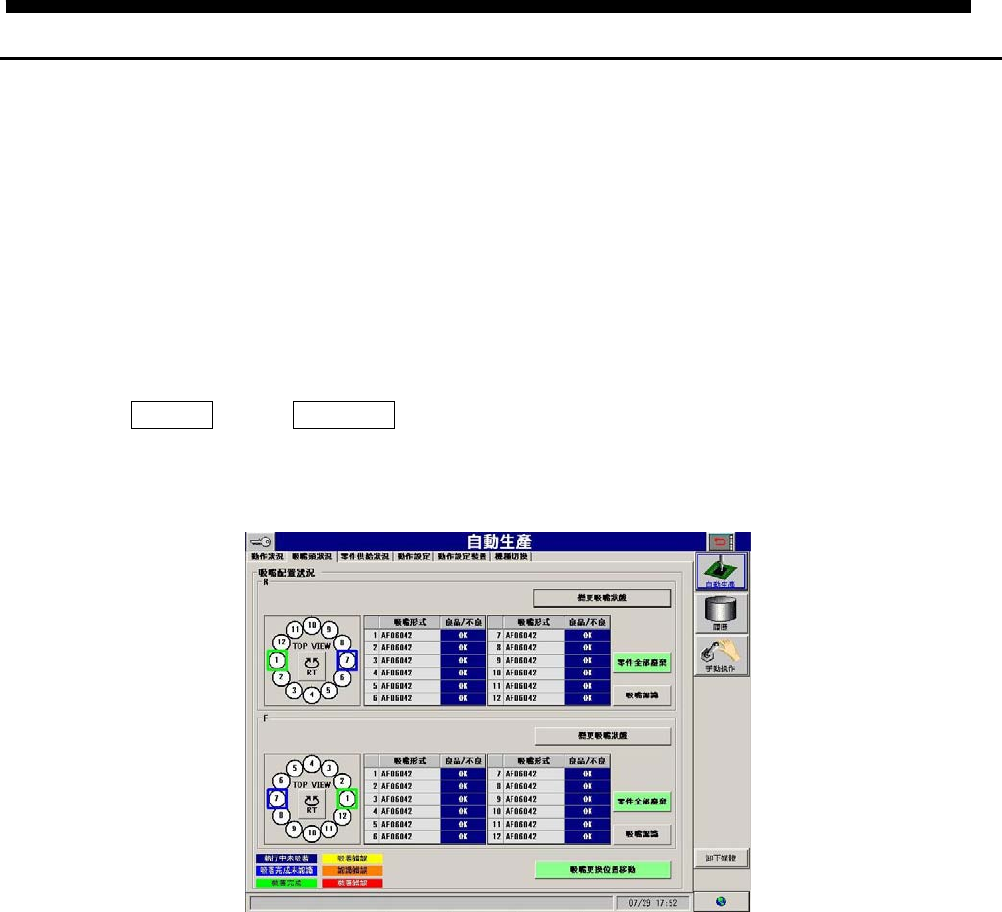

图 2.6.1
自动生产－ 吸嘴头状况画面
(1)旋转吸嘴头的配置图
由上看旋转吸嘴头的索引图，表示各旋转吸嘴头现在位置。正右边的索引位置为零件的吸着、装着位置。
不良吸嘴（
NG 吸嘴）的索引号码以红色表示, 一般良好的吸嘴（OK 吸嘴）情形为黑色。
将自动生产停止时的各吸嘴环绕圆形的颜色做以下状态表示。
深蓝：吸着前 黄色：吸着错误
蓝色：吸着完成 橙色：认识错误
绿色：认识完成 红色：装着错误
操作篇
电子零件贴装机 SI-G200MK5 系列
1-73
(2)吸嘴图表
图表来表示12 个位置的索引吸嘴， 此图表用以下的项目表示。
· 状态 ： 吸着前（ 深蓝色） 吸着错误（ 黄色）
吸着完成（ 蓝色） 识别错误（ 橙色）
识别完成（ 绿色） 装着错误（ 红色）
·吸嘴形式 ：表示吸嘴的形式。
·OK/NG ：OK：可使用的吸嘴; NG：不良吸嘴。
点击NG 吸嘴后点击 吸嘴狀態變更 ( 吸嘴状态变更) 键时， 能将NG 切换为OK。
选择OK 吸嘴时切换为NG。
· 外径 ：表示吸嘴的外径尺寸。
· 内径 ：表示吸嘴的内径尺寸。
(3) 吸嘴更换位置移动 键、 RT 键
机种切换时，执行吸嘴的交换作业。
(4) 吸嘴识别 键
对装着有贴装头的吸嘴执行识别。
(5) 零件全部废弃 键
贴装头放弃所有吸着的零件
。
RT 键的说明请参照“ 4 . 1 . 3 吸嘴座 RT 轴的操作（ 旋转式贴装头）”
注意：
操作篇
电子零件贴装机 SI-G200MK5 系列
1-74
2.7 生产管理信息
所谓生产管理信息是搜集在生产状况管理上必要的信息、完成基板的数量及机器运转状况、各种错误发生状况。
生产管理信息分为“ 机器全体” 信息和“ 机种文件群组” 信息。
生产管理信息表示的内容如下。
2.7.1 机器全体的运转状况
装置的运转状况及各种错误表示， 包含全部的生产状况。
2.7.2 机种文件群组的生产状况
表示包含机种文件群组的各种错误的生产状况。
2.7.3 零件供给部群组的状况
在零件供给部群组收集并显示机种文件群组的生产状况的各种错误。
2.7.4 吸嘴群组状况
在吸嘴群组收集并显示机种文件群组的生产状况的各种错误。
如果用图简单表示上述项的各信息， 可按如下分类。
机器全体的运转状况
零件供给部群组
机种文件群组的生产状况
吸嘴群组
