保养篇
2. 维修检查
2-58
电子零件装着机
SI-G200MK5 (CS)
每 6 个月
(2) 供料器正时皮带 ( 机械供料器 ) 的检查
[作业功能]
从供料器马达向供料器滚轴传送动力的正时皮带，每当零件吸着动作时，就频繁地作业。为了继
续确实的吸着作业，需要检查该正时皮带。
[维修检查位置]
2 处供料器的正时皮带 ( 各 1 根 )
[ 维修检查时要准备的物品 ]
专用张力测定器、六角扳手套件、皮带震动物
( 如 : 螺丝刀 )
[作业顺序]
1. 检查正时皮带是否有异常磨损·裂隙。若有异常，请委托我公司服务负责人进行交换。
2. 用专用张力测定器测定，正时皮带张力是否满足规定。如与规格值不符，请调整。
测量时，张力计的设定值和张力的规格值如下面所示。关于测量顺序，请参阅下面的 [ 张力测量顺序」。
专用张力测定器和管理值
Incorporated Company 制 U-507
单位质量 ：2.5gf/m
宽度 ：15mm
跨度 ：40mm
范围 ：HIGH (H)
调整时张力的规格值： 70 ～ 85N
新品交换时张力的规格值 ：78.4 ～ 88.2N
[ 张力测量顺序 ]
1. 接通张力计的电源，按照使用说明书确认张力计的设定符合上面的设定值要求，要设定时请
参阅使用说明书设定。
范围
保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-59
2. 确认频率范围是 H （上面测量顺序 1. 的照片）。如果不是 H，请按下列步骤设定。
①按 0 健，显示范围屏幕。
② 按 UP （ 8）健选择范围为 HIGH。
3.
2.
③按测量 （MEASURE）健，确认频率范围从 S 向 H 转换。
3.
备好张力计、皮带震动物 ( 照片例 :M3 用螺丝刀 )，做好张力测量的准备工作。
范围
保养篇
2. 维修检查
2-60
电子零件装着机
SI-G200MK5 (CS)
4.

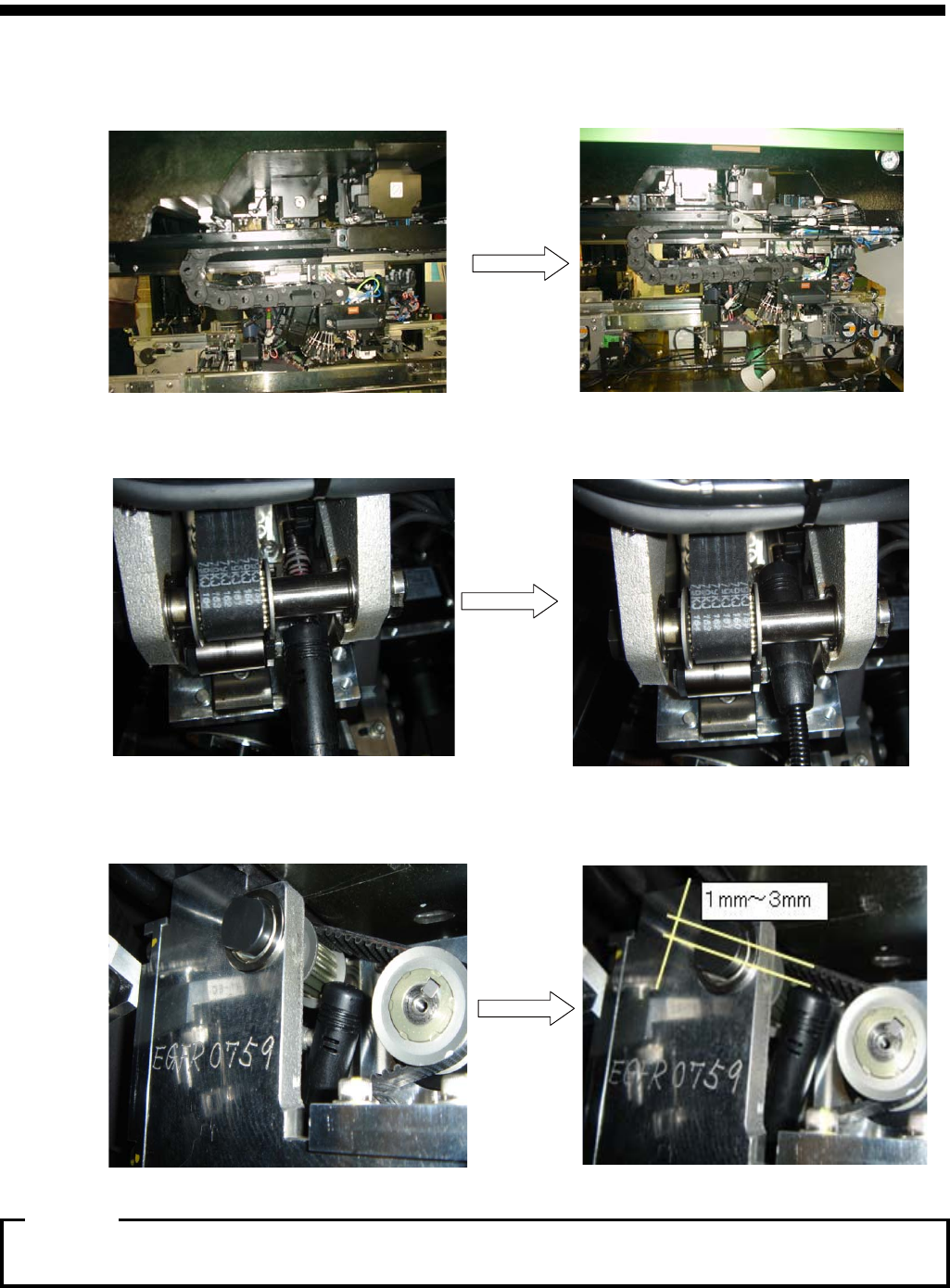

张力计的插入
①切断贴装机的电源。
②把吸嘴头移动到易于操作的位置。
③从送料器下面插入张力计的传感器头部。
④调整传感器头部的位置、从左侧看、使得传感器头部和皮带平行并且间隙 1 ～ 3mm 。
·
1~8
毫米间隙的测量是可能的，但是推荐
1~3
毫米的间隙。
· 有噪声时，请关闭张力计的电源然后接通电源，再重新测量。
注意 :
