操作篇
电子零件贴装机 SI-G200MK5 系列
1-166
零件厚度 ：
输入零件的厚度。不能设定为"0" 以下。
单位：mm
设定范围：0.001～8（高速贴装头）、0.001～13（多功能贴装头）
零件厚度容许率 ：
输入吸着检查识别时的零件厚度容许率。
单位：%
设定范围 ：1～99
·
黄色的区域是必须项目。
·从供料器等开始进行自动吸着时，需要在 基本信息输入 画面输入零件厚度和长度。
·从供给部进行零件的自动吸着时，吸着前，请安装所需要用的吸嘴，向供给部供给零件。
注意∶
操作篇
电子零件贴装机 SI-G200MK5 系列
1-167
1.2.4.2 零件废弃
图 1.2.4-2 零件生成向导-零件废弃画面
废弃方法 ：
从 废弃框 、废弃输送带 、手动废弃 中选择废弃方法。
贴装头编号 ：
表示执行废弃操作的贴装头编号。
吸嘴索引 ：
指定正吸着要废弃掉的零件的吸嘴索引。
使用供给部编号 ：
表示废弃输送带所在的供给部编号。
废弃执行 ：
废弃被指定的吸嘴索引的零件。
全废弃 ：
废弃吸着中的全部的零件。
废弃结束 ：
完成手动废弃。
废弃取消 ：
取消手动废弃
·黄色的区域是必须项目。
注意∶
操作篇
电子零件贴装机 SI-G200MK5 系列
1-168
1.2.4.3 吸嘴识别

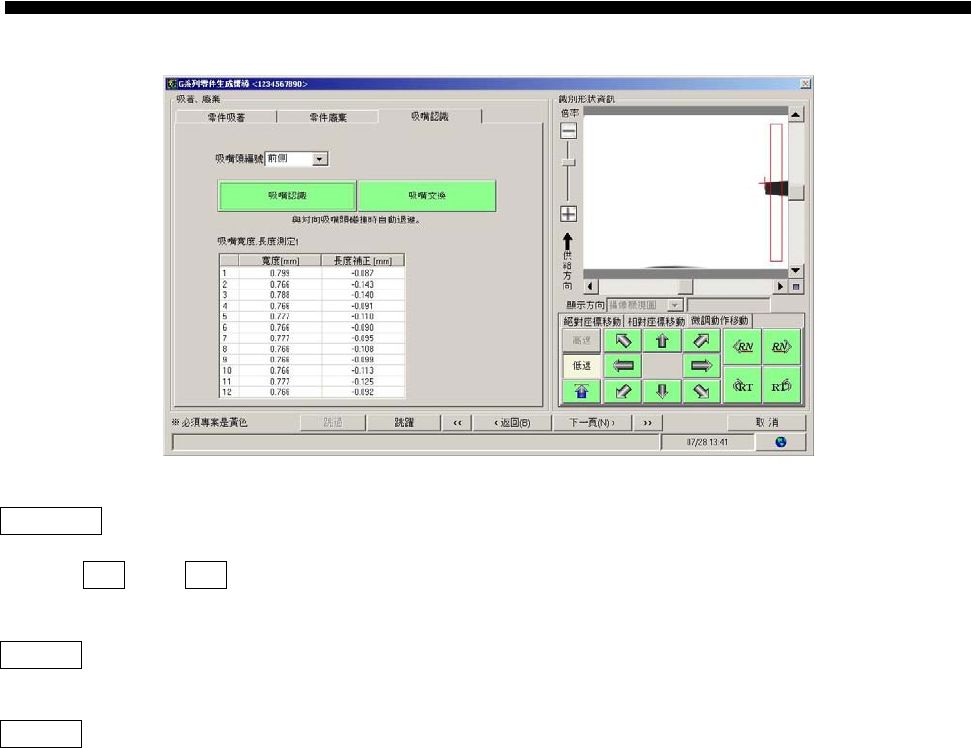

图 1.2.4-3 零件生成向导-吸嘴识别画面
贴装头编号 ：
从 前侧 或者 后侧 里选择所操作的贴装头。
吸嘴识别 ：
执行吸嘴识别
吸嘴交换 ：
让贴装头往吸嘴交换位置移动。
