保养篇 2. 维修检 查 2-18 电子零件装着机 SI-G200MK5 (CS) 2.6 每 3 个月的维修·检查 3 个月的生产结束后，在每天、每周检查、每 2 周和每 1 个月维修检查基础上，进行以下 维修检查作 业。 在进行检查作业之前， SI-G200MK5 电源关闭后，一定要将工厂 总电源线缆的原始电源关闭。 如果原始电源处于开启状 态下进行检查作业，会发生意想不 到的危险，其结果可能会 引起人员 严重受伤甚至死亡。 (1)…
保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-17
2.5 每 1 个月的维修·检查
1 个月的生产结束后，在每天、每周检查和每 2 周维修检查基础上，进行以下维修检查作业。
在进行检查作业之前，
SI-G200MK5
电源关闭后，一定要将工厂总电源线缆的原始电源关闭。
如果原始电源处于开启状态下进行检查作业，会发生意想不到的危险，其结果可能会引起人员
严重受伤甚至死亡。

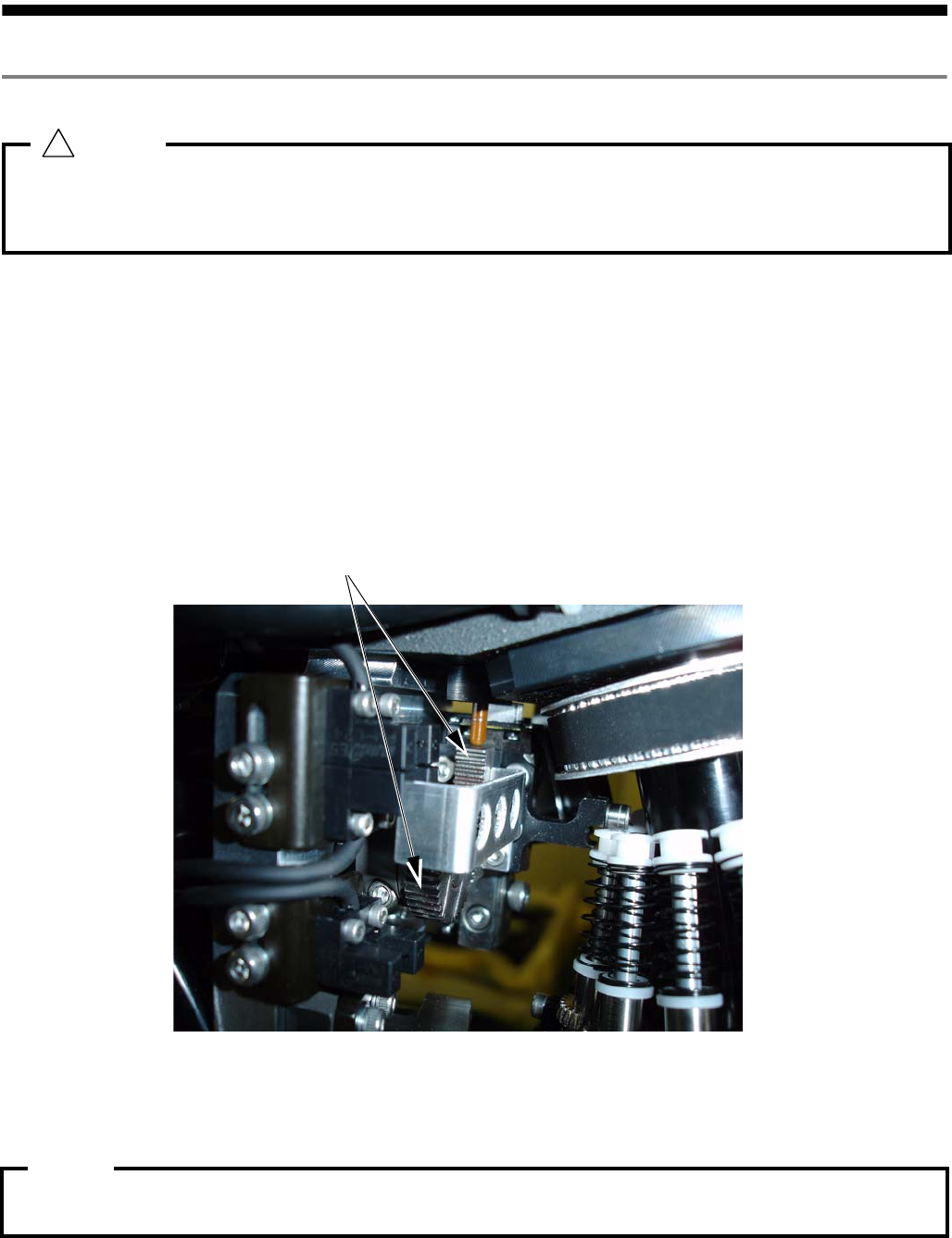

(1) 对 H 轴齿轮和小齿轮上油
[ 作业功能 ]
随着零件吸着·装着
H 轴会剧烈地上下运动。如果油用完， H 轴齿轮和小齿轮就会产生磨损，
从而产生装着不良，所以需要定期上油。
[ 维修检查位置 ]
2 处 H 轴齿轮和小齿轮
[ 维修检查时要准备的物品 ]
润滑油：多用润滑油 ( 美国 Wynn Oil Company 制 )、干净抹布、细毛刷
[ 作业顺序 ]
1. 有脏物时，用干净抹布擦掉脏物。
2. 用细毛刷将润滑油薄薄地涂在 H 轴齿轮和小齿轮表面。
多余润滑油由于旋转产生的离心力而向外飞散，附着在基板和零件上会导致产品质量问题，所
以请一定要擦除多余润滑油。
H 轴齿轮、小齿轮
注意 :
警告 :
!
保养篇
2. 维修检查
2-18
电子零件装着机
SI-G200MK5 (CS)
2.6 每 3 个月的维修·检查
3 个月的生产结束后，在每天、每周检查、每 2 周和每 1 个月维修检查基础上，进行以下维修检查作
业。
在进行检查作业之前，
SI-G200MK5
电源关闭后，一定要将工厂总电源线缆的原始电源关闭。
如果原始电源处于开启状态下进行检查作业，会发生意想不到的危险，其结果可能会引起人员
严重受伤甚至死亡。

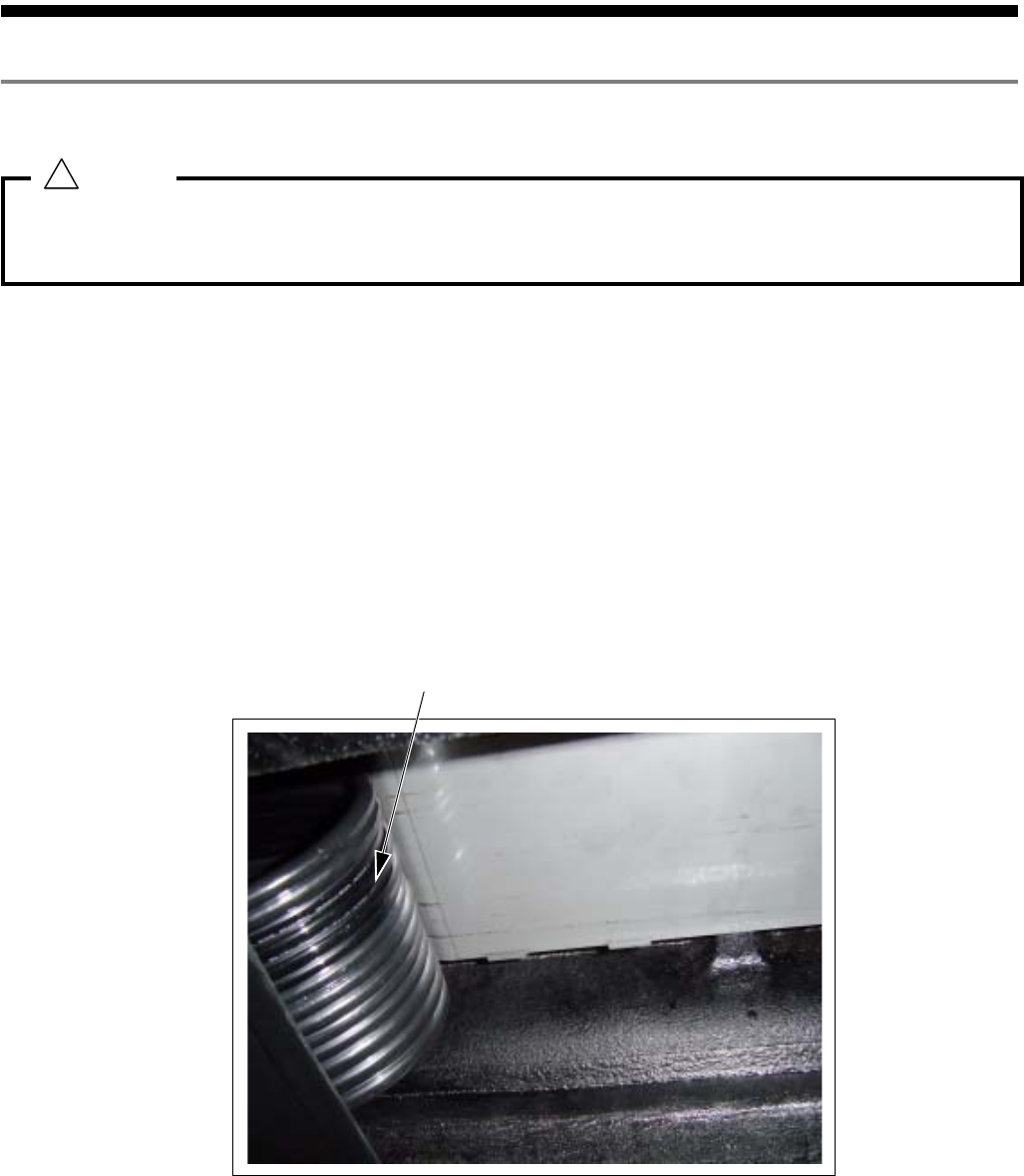

(1) Y 轴配线覆盖的检查
[ 作业功能 ]
Y 轴线缆随着轴动作会重复进行剧烈弯曲。虽然已经确保了足够的弯曲半径，但万一线缆断裂，
就会造成重大事故，所以需要定期对线缆进行检查。
[ 维修检查位置 ]
2 处 Y 轴的配线、配管
[ 维修检查时要准备的物品 ]
四脚梯
[ 作业顺序 ]
1. 检查 Y 轴配线、配管的覆盖是否有异常磨损·划痕·裂纹·扭曲·膨胀·弯曲·下垂。有异
常情况下，请委托我公司服务负责人进行交换。
Y 轴线缆
前面 / 后面
警告 :
!
保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-19
每
3 个月

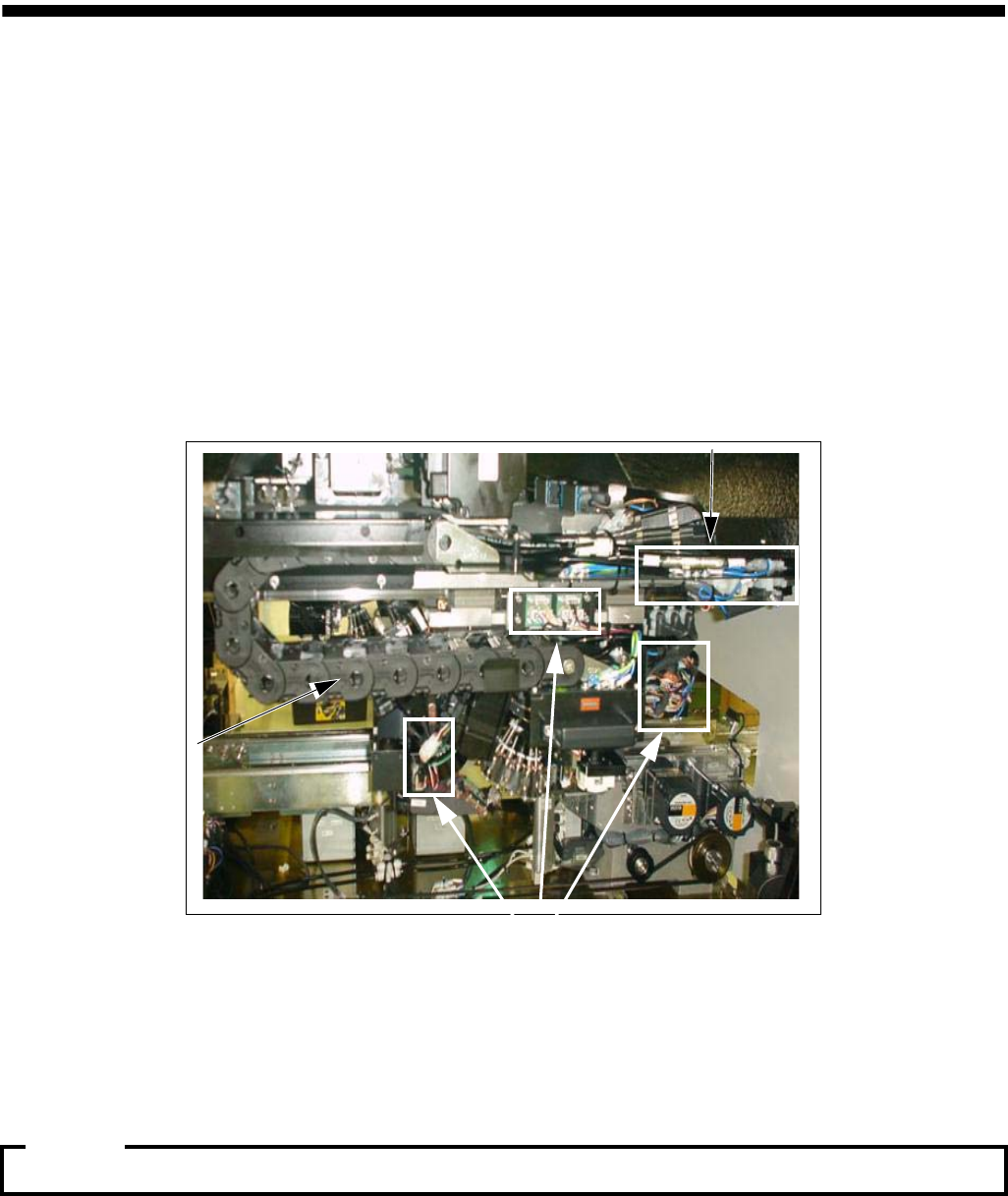

(2) XY 轴配线连接器·电线·配管的检查
[作业功能]
X 轴和 Y 轴线缆随着各自轴的动作会受到震动的影响。万一发生线缆断裂，就会发生重大事
故，所以要定期对配线连接器·电线·配管进行检查。
[维修检查位置]
2 处 X 轴的配线连接器·电线·配管、氟板
2 处 Y 轴的配线连接器·电线
[ 维修检查时要准备的物品 ]
四脚梯
[作业顺序]
1. 检查 XY 轴配线连接器是否有脱落、电线状态是否有异常磨损·划痕·裂纹·扭曲·膨胀·
弯曲·配线管的碰擦等异常。
2. 并且确认线缆垫连接部分是否有异常磨损以及用于固定的支架是否有断裂。
连接器部分从
Robot
线缆开始就成为散线，被加工处理，所以要特别认真检查。
Y 轴连接器
X 轴线缆垫
X 轴连接器
注意 :
