操作編
电子零件贴装机 SI-G200MK5 系列
1-99
由对话框的 移動模式 (移动模式) 框中，点击 絕對座標移動 (绝对坐标移动) 、 相對座標移動
(相对坐标移动) 、 微調動作移動 (微调动作移动) 任一希望的钮。
在绝对坐标移动及相对坐标移动的各个对话框中，输入到达位置或移动量的数值，在移动输入的值后，
表示出
RN·H 轴的值，与 軸操作 (轴操作) 标签画面上表示的RN·H 轴的值有误差时，请参照表示在
軸操作 (轴操作) 标签画面上RN·H 轴的值为实际位置。
(1) 絕對座標移動
(绝对坐标移动)
吸嘴 RN 轴及 H 轴的绝对坐标移动的顺序如下
图 3.1.2-3 绝对坐标移动
[1] 点击欲移动轴的复选框。
[2] 输入移动处的位置于文本框中。
[3] 按 移動開始 钮后、按操作面板的
START 钮。
→ 移动指定的轴。
· 所谓 絕對座標移動
(
绝对坐标移动
)
为将
SI-G200MK5
的基准点当原点，往目标点移动。
无论现在位置在何处，均会移动至目标点。
· 所谓 相對座標移動
(
相对坐标移动
)
为以现在位置当起始点，只移动指定的距离。即使相同
移动距离
,
若现在位置不同时， 其到达位置亦会不同。
· 所谓 微調動作移動
(
微调动作移动
)
为使用游标来执行
XY
轴移动。按游标时会立即微动，
连续按时即连续移动。
·
吸嘴
RN
轴由上面看时， 顺时针旋转为正
( + )
方向。
注意:
RN 軸 ( RN 轴) 及 H 軸 ( H 轴) 不能同时确认。
→ 点击轴的文本框中尽量输入数值。
轴动作中画面锁定， 无法执行输入等动作。
注意:
操作編
电子零件贴装机 SI-G200MK5 系列
1-100

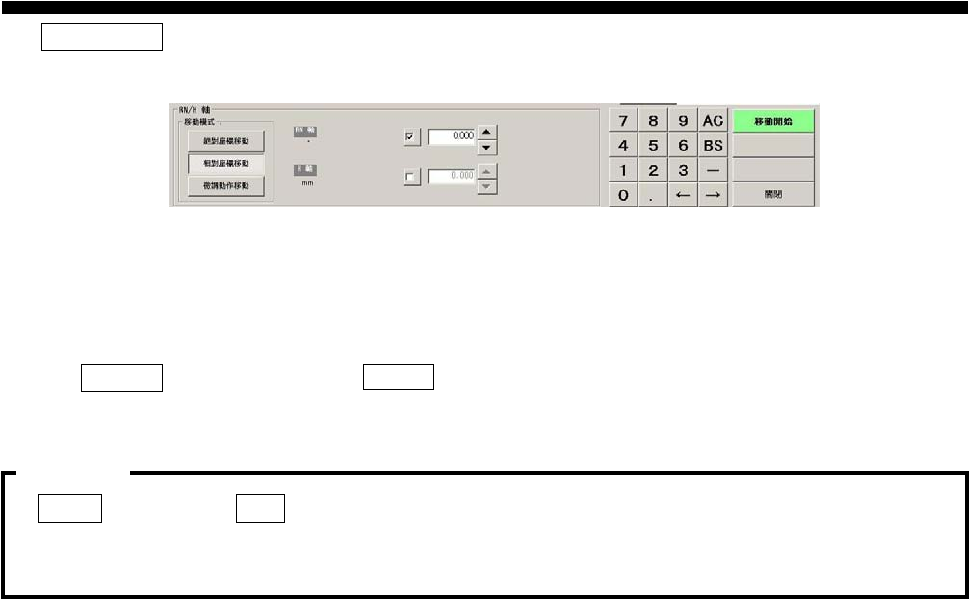

( 2 ) 相對座標移動 ( 相对坐标移动)
吸嘴 RN 轴及 H 轴的相对坐标移动的顺序如下。
图 3.1.2-4 相对坐标移动
[1] 点击欲移动轴的文本框。
[2] 输入现在位置的相对移动量于文本框中。
[3] 按 移動開始 钮后、按操作面板的
START 钮。
→ 移动指定的轴。
RN 軸 ( RN 轴) 及 H 軸 ( H 轴) 不能同时确认。
→ 点击轴的文本框中尽量输入数值。
轴动作中画面锁定， 无法执行输入等动作。
注意:
操作編
电子零件贴装机 SI-G200MK5 系列
1-101
( 3 ) 微調動作移動 (微调动作移动)
XY 轴微调动作移动的顺序如下。
图 3.1.2-4 微调动作移动
[1] 指定移动速度。
以下的方法可指定移动速度。
方法
: 点击 高速 (高速) 或 低速 (低速) 钮。
→ 指定 高速 (高速) / 低速 (低速) 的切换
[2] 按游标的
( ← → ↓ ↑ ) 键。
→ 往按下的游标方向移动 XY。有时按游标键其轴未有反应, 此时请改变按键时机即可操作。
提示
· 按一次游标时，
XY 轴只1 次性稍稍移动一点（ 寸移动）。
· 连续按游标时，
XY 轴会连续移动。
· 同时按
X 方向及Y 方向的2 个游标时，XY 轴会往斜的方向移动。
(是软件键盘, 可按斜向移动键来进行操作)
前门或后门任一门打开，或互锁开关关闭时，为了安全，无法选择 高速 (高速) 。
注意:
RH 喷嘴与 H 轴无法同时移动。
注意:
