操作篇 电子零件贴装机 SI-G 200MK5 系列 1-40 2.3.8 手动标记设定 ［操作功能］ 设定自动生产时不能认识的定位标记 位置。 ［操作顺序］ 在 自动生产 菜单的 动作状况 画面，点击 手动标记设定 键，会显示以下对话框。 图 2.3.8 手动标记设定 用 X Y 轴的移动 以及 + 标记的移动 ， 在定位标记位置移动十字标记， 用 坐标取得 键输入定位标记位置的坐标。 在动作状态画面设定的 定位标记， 可对已下载的机…
操作篇
电子零件贴装机 SI-G200MK5 系列
1-39
（3）NC 数据监视屏幕 框
表中表示的数据项和数据编辑
→基板→装着画面差不多相同。
以下对各项目进行说明。
·步骤 ：
1 个零件在基板上装着位置及装着动作的号码。
·零件码 ： 在其步骤时， 装着零件的零件码。
·吸嘴 ： 吸着零件的吸嘴的索引号码。
·供给位置 ： 零件吸着的供料器的位置号码。
·
X （mm） ： 零件装着的基板上X 轴的位置。
·
Y （mm） ： 零件装着的基板上Y 轴的位置。
·角度 ： 零件装着时的零件回转角度。
·高度补正 ： 零件装着时， 高度调整用的距离。
·关闭 ： 零件装着步骤时为
0 ，未装着关闭时为 7 。 1 ～6 8 9 可任意设定为有无装着。
·区域 ： 取得连板基板时，其步骤属于区域的识别。
·定位标记 ： 其步骤为使用定位标记设定的识别。
·不良标记 ： 取得连板基板时，表示其步骤为对应不良区域的不良标记识别。
·路径号码 ： 其步骤为属于路径
( 零件吸着·装着的一连贯动作) 号码。
·供给顺序 ： 其步骤为属于路径内的吸着顺序。
·装着顺序 ： 其步骤为属于路径内的装着顺序。
·状态显示 ： 各步骤中有下列
7 种状态，各行中所显示颜色为表示的状态。
白： 未执行路径执行前状态。
深蓝： 执行中· 未吸着路径执行中，零件未吸着状态。
蓝： 吸着完成· 未认识零件吸着完成，未认识状态。
绿： 装着完成零件装着完成状态。
黄： 吸着错误吸着错误发生状态。
橙： 认识错误认识错误发生状态。
红： 装着错误装着错误发生状态。
・手动标记设定
表示设定生产时无法认识的定位标记的位置。
・关闭设定
有关于下载完毕的机种文件， 设定关闭的号码。（ 参照“
2.3 . 4 关闭设定”）
・区域设定
有关于下载完毕的机种文件， 指定区域上设定关闭号码
7
（ 参照“２.3 . 5 区域设定”）
・教示
生产中对于发生认识错误的零件， 执行零件认识资料的修正。
・显示基板影像屏幕
以基板影像显示执行中的步骤状况。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-40
2.3.8 手动标记设定
［操作功能］
设定自动生产时不能认识的定位标记位置。
［操作顺序］

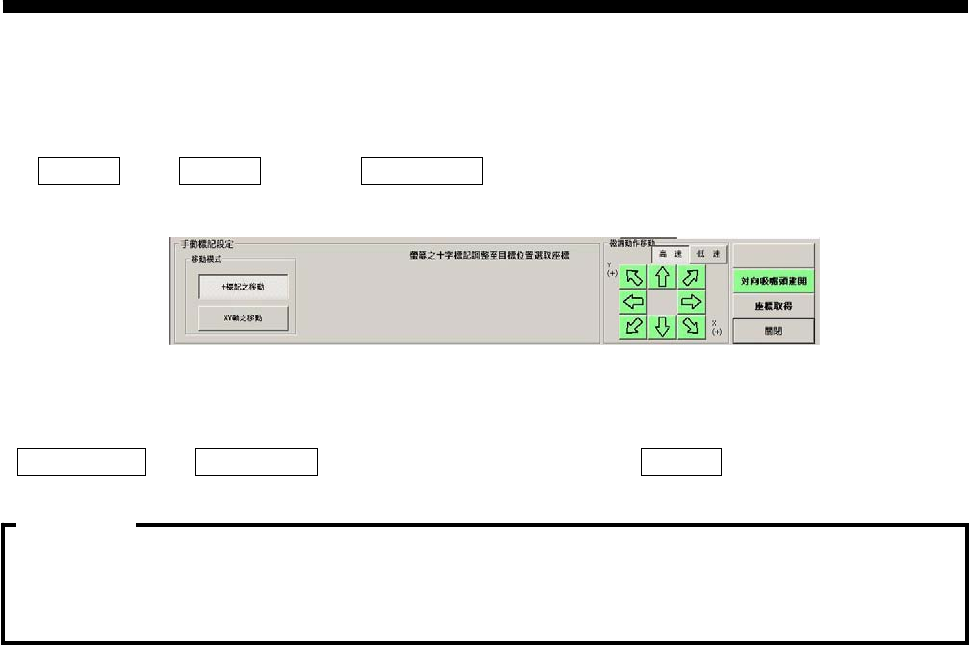

在自动生产菜单的动作状况画面，点击手动标记设定键，会显示以下对话框。
图 2.3.8 手动标记设定
用
X Y 轴的移动以及 + 标记的移动，在定位标记位置移动十字标记， 用坐标取得键输入定位标记位置的坐标。
在动作状态画面设定的定位标记，可对已下载的机种文件进行暂时设定。当下载相同机种文件，基板被解除
的情况下，设定的定位标记将变成无效。
注意:
操作篇
电子零件贴装机 SI-G200MK5 系列
1-41
2.3.9 基板图像监控器的操作
［操作功能］
在操作画面上显示当前生产的基板图像， 可以确认自动生产的状况。
［操作顺序］

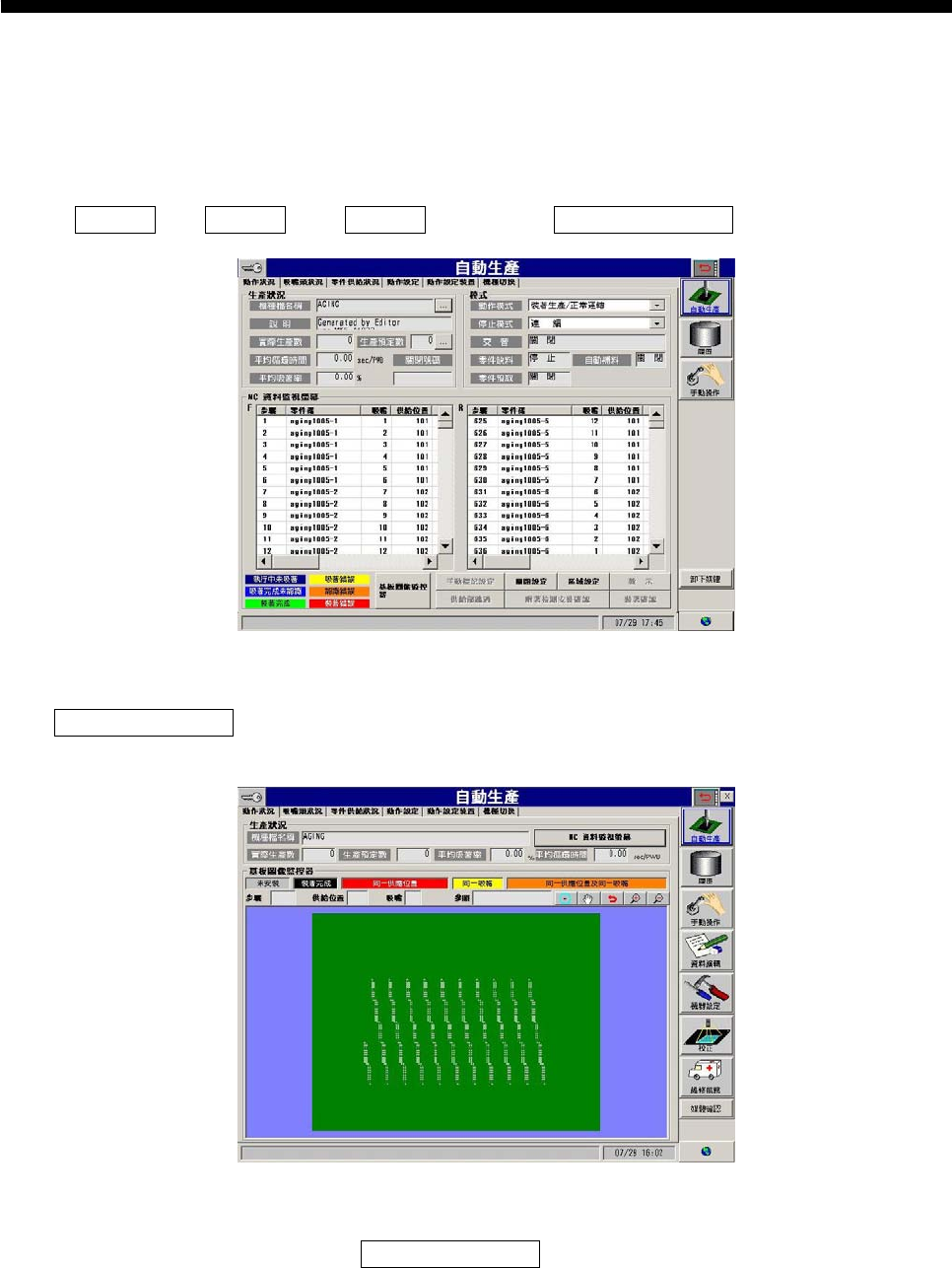

为显示基板图像， 在自动生产菜单的动作状况画面中， 点击显示基板图像监示器。
图 2.3.9-1
NC 数据监示器
点击显示基板图像监示器键， 显示以下的基板图像监示器画面。
图 2.3.9-2
基板图像监示
在显示基板图像监示器的状态下， 点击显示
NC 数据监示器按键便切换成NC 数据监示器显示。
下载机种数据时， 基板图像监示器上显示实际装着步骤数据与其补正步骤定位标记。
