操作篇 电 子零件 贴装 机 SI-G200MK5 系列 1-171 设定范围：-999.999 ～999.999 识别中心补正 : 表示零件存储中心和零件贴装位置的 补正。 吸着补正 : 表示零件存储中心和零件吸着位置的 补正。 ・ 黄色的区域是必须项目 。 注意：
操作篇
电子零件贴装机 SI-G200MK5 系列
1-170
1.2.6 识别数据编辑画面
1.2.6.1 本体设定

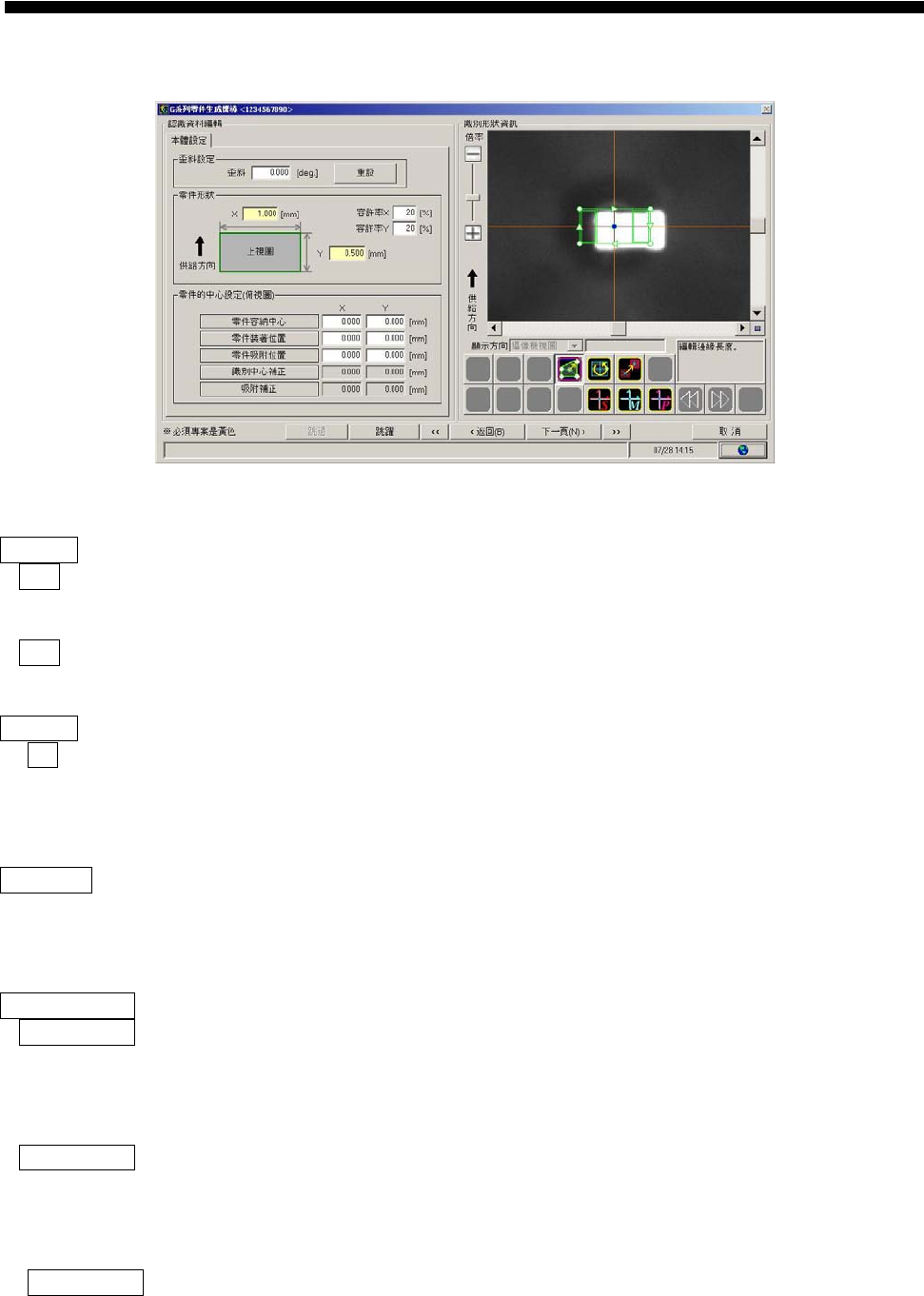

图 1.2.6-1 零件生成向导-本体设定画面
歪斜设定 ：
歪斜
输入零件的歪斜。
重设
：
重设输入值。
零件形状 ：
X/Y：
输入角形零件的尺寸。关于焊脚形零件，输入不包含焊脚部的零件尺寸。
单位：mm
设定范围：0.001～25
容许率 X/Y
：
输入识别零件尺寸时的容许率。
单位：%
设定范围：1～99
零件的中心设定 ：
零件存储中心 ：
用偏离零件中心的相对位置指定零件的存储中心的位置。
单位：mm
设定范围：-999.999～999.999
零件贴装位置
:
用偏离零件中心的相对位置指定零件的贴装位置。
单位 ：mm
设定范围 ：-999.999～999.999
零件吸着位置 :
用偏离零件中心的相对位置指定零件的吸着位置。
单位：mm
操作篇
电子零件贴装机 SI-G200MK5 系列
1-171
设定范围：-999.999～999.999
识别中心补正 :
表示零件存储中心和零件贴装位置的补正。
吸着补正 :
表示零件存储中心和零件吸着位置的补正。
・
黄色的区域是必须项目。
注意：
操作篇
电子零件贴装机 SI-G200MK5 系列
1-172
1.2.6.2 自动生成

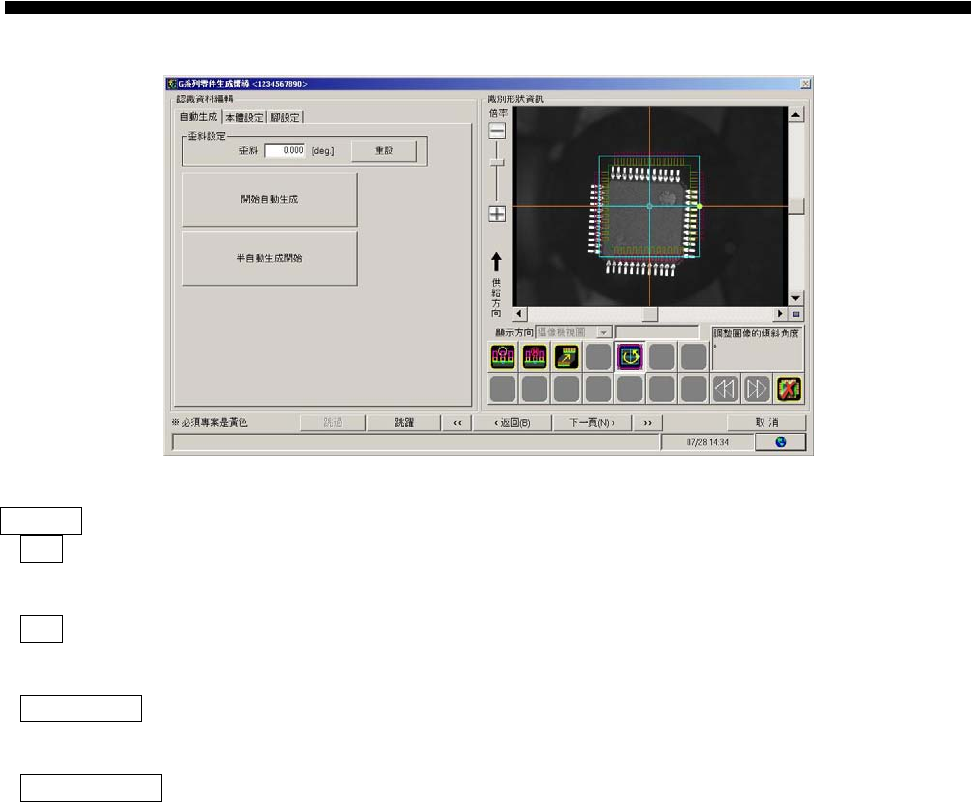

图 1.2.6-2 零件生成向导-自动生成画面
歪斜设定 ：
歪斜
输入零件的歪斜。
重设
：
重设输入值。
开始自动生成 ：
从输入的影像开始，进行零件数据的自动生成。
开始半自动生成 ：
从输入的影像开始，进行零件数据的半自动生成。电极要设定两个以上。
