保养篇 2. 维修检 查 2-30 电子零件装着机 SI-G200MK5 (CS) ③ 用轴承压入治具将轴承推至接触到底 部 为止。 6. 安装顺序 1 中分装的 轴承托架。 ① 用手旋转轴承托架治具， 同时安装 轴承 托架。尽量用手拧紧。 预载作业前 在用手旋转插入轴承托 架之后，为了磨合旋转座内轴环的 位置，请用手将锡球衬套托 架向左右 各旋转数次。 ② 将扳手套筒盖在锡球衬套托架上部。 ③ 将扳手挂在扳手套筒上。 ④ 用手按压扳手…
保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-29

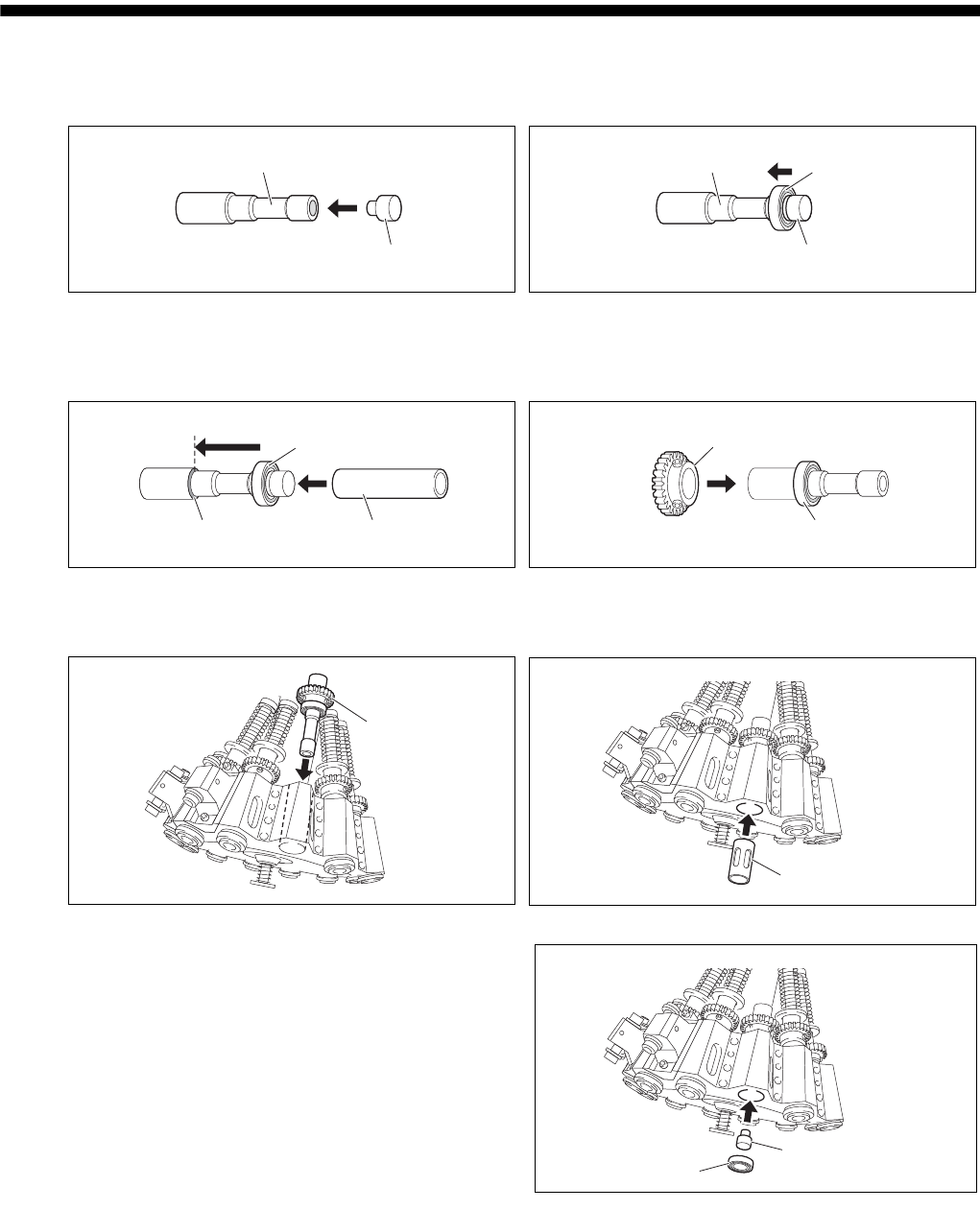

2. 在锡球衬套托架上安装轴承 （上）和新小齿轮。
① 将轴承压入及插拔治具插入锡球衬套托架。
② 沿着轴承压入及插拔治具将轴承 （上）插入约
10mm。
③ 使用轴承压入治具将轴承 （上）压入至锡球衬套托架的台阶面处。
④ 拆下轴承压入及插拔治具。
⑤ 将新小齿轮插入锡球衬套托架。
3. 将锡球衬套托架安装到吸嘴头处。
4. 从吸嘴头下侧插入轴环。
5. 插入轴承 （下）。
① 将轴承压入及插拔治具插入到吸嘴头上的
锡球衬套托架的下侧。
② 沿着轴承压入及插拔治具，将轴承 （下）
插入约
10mm。
锡球衬套托架
轴承压入及插拔治具
锡球衬套托架
轴承压入及插拔治具
轴承（上）
轴承（上）
轴承（上）轴承压入治具
台阶面
小齿轮
锡球衬套托架
轴环
轴承（下）
轴承压入及插拔治具
保养篇
2. 维修检查
2-30
电子零件装着机
SI-G200MK5 (CS)

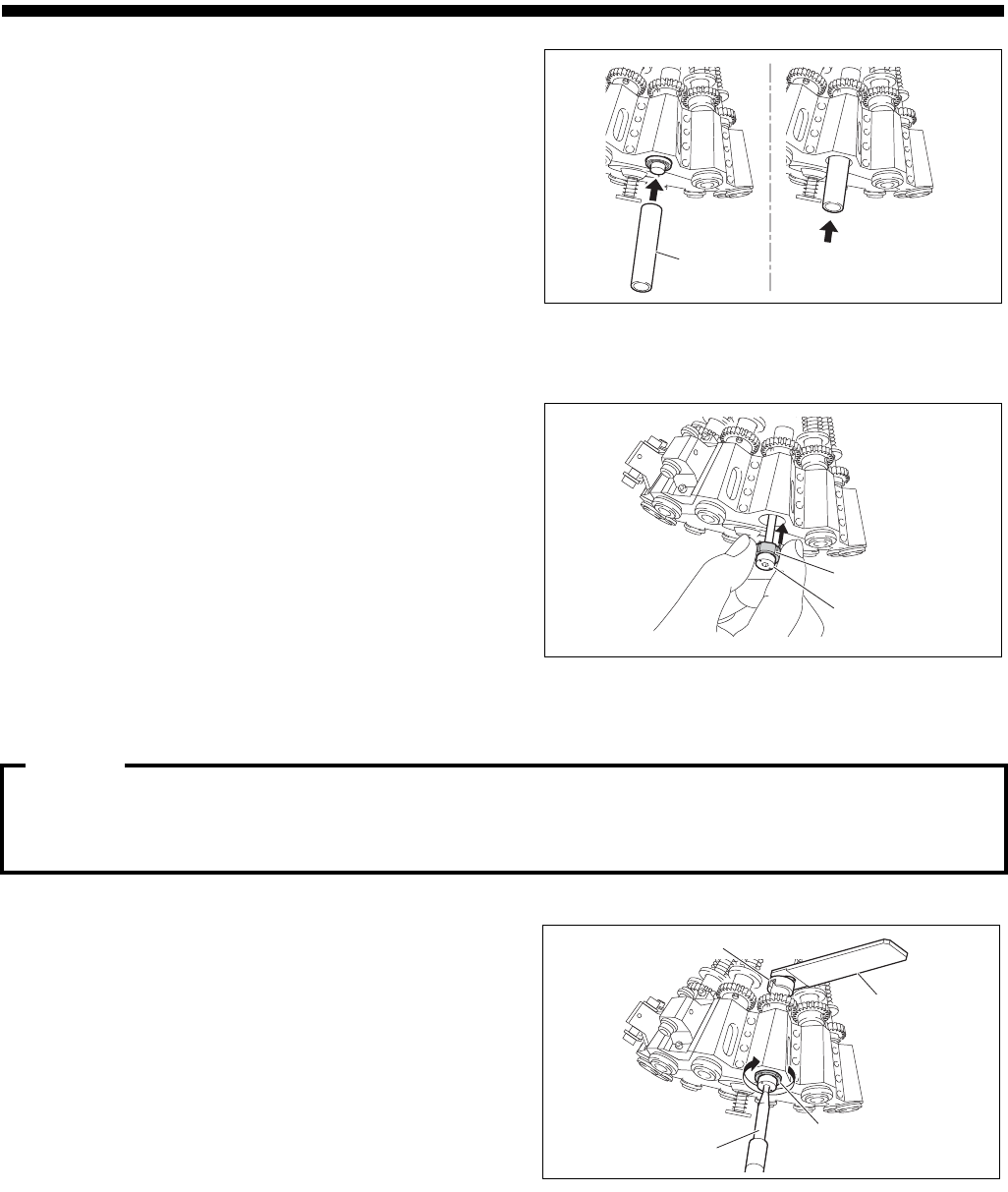

③ 用轴承压入治具将轴承推至接触到底部
为止。
6. 安装顺序 1 中分装的轴承托架。
① 用手旋转轴承托架治具，同时安装轴承
托架。尽量用手拧紧。
预载作业前
在用手旋转插入轴承托架之后，为了磨合旋转座内轴环的位置，请用手将锡球衬套托架向左右
各旋转数次。
② 将扳手套筒盖在锡球衬套托架上部。
③ 将扳手挂在扳手套筒上。
④ 用手按压扳手，同时使用扭矩螺丝刀
给轴承托架施加预载。
拧紧扭矩
10cN m
⑤ 取下扳手和扳手套筒。
⑥用手向
RN 方向旋转锡球衬套托架，
确认是否有卡住及旋转费力等异常现
象。
轴承压入治具
轴承托架
轴承托架治具
扳手
扳手套筒
轴承托架
扭矩螺丝刀
POINT:
保养篇
2. 维修检查
电子零件装着机 SI-G200MK5 (CS)
2-31

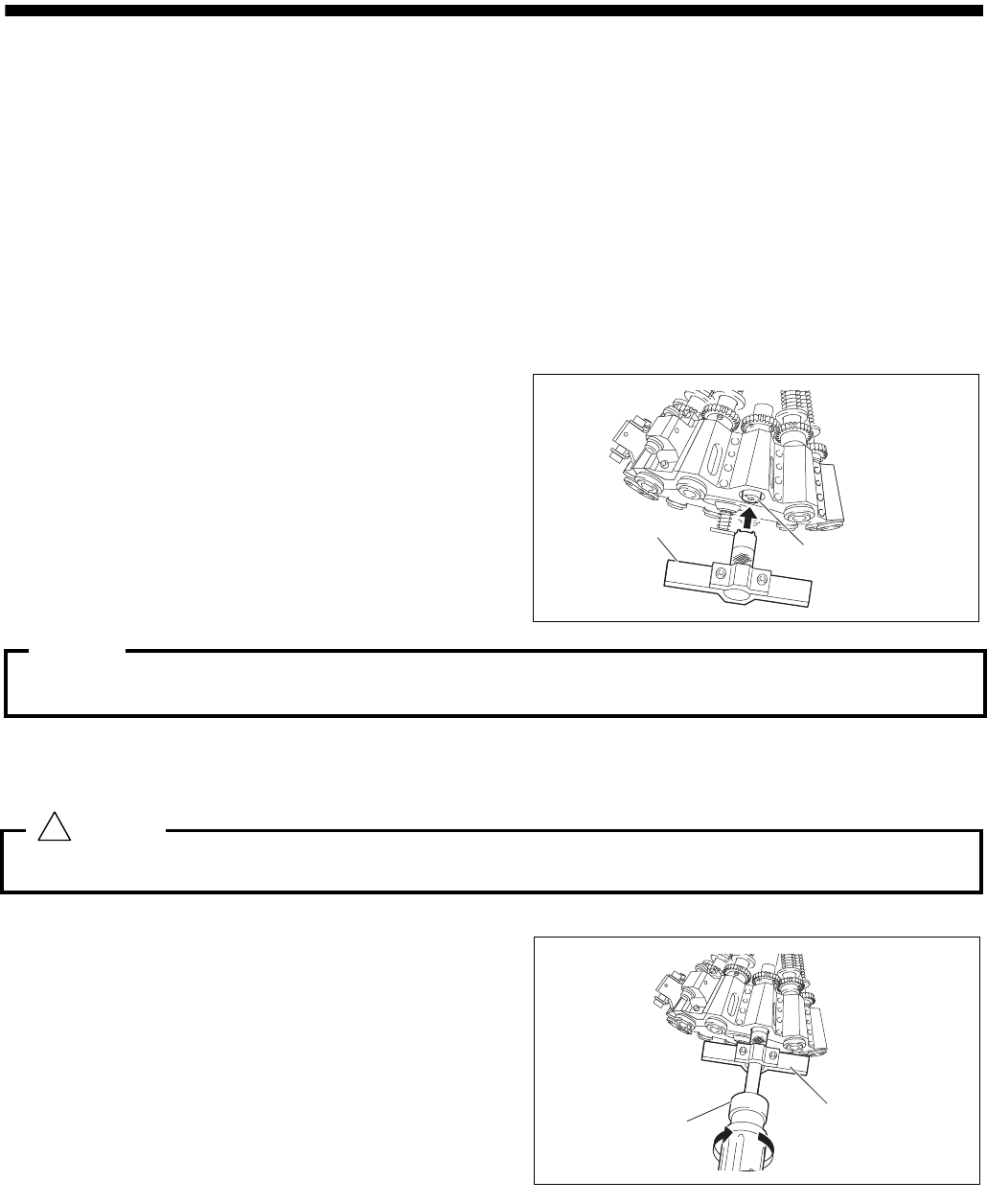

旋转不顺时的处理
当锡球衬套托架不能顺畅转动时，请用以下的方法进行处理。
·
旋松一次轴承托架，稍微转动一下可从机械阀的通气孔中看见的轴环，然后再次施加预载。
·
在扭距标准值的 10cNm 至 5cNm 之间的范围内，分阶段降低扭距并旋转确认。
·
调换轴承 （下）的正反，确认 RN 方向的旋转。
·
调换轴承 （上）的正反，确认 RN 方向的旋转。
·
通过上述方法仍不能顺畅旋转时，交换和当前安装的轴环相同型号的轴环，并进行旋转确认。
轴环的种类
轴环的种类
2-697-692-02 轴环 （C） L H=12.955mm
2-697-692-51
轴环 （C） M H=12.945mm
2-697-692-61
轴环 （C） N H=12.935mm
7. 拧紧轴承托架。
① 插入轴承托架治具 （
2）使其套在轴承
托架治具 （
1）上，并对准轴承托架的槽。
预先将轴承托架治具 （
2
）穿在扭矩螺丝刀上比较容易作业。
② 用手推压轴承托架治具 （2），同时用扭矩螺丝刀拧紧轴承托架。
拧紧扭矩：
30cNm
拧紧时不能用扳手固定锡球衬套上部。
③ 拧紧轴承托架后，用手将锡球衬套托架
向
RN 方向旋转，确认没有给其施加
负荷。
④ 拆下轴承托架治具 （
2）和轴承托架治
具（
1）。
轴承托架治具（2）
轴承托架
轴承托架治具（2）
扭矩螺丝刀
POINT:
警告 :
!
