操作篇
电子零件贴装机 SI-G200MK5 系列
1-134
1.1.4.2 定位标记
图 1.1.4-2 数据编辑-NC 数据编辑-定位标记设定画面
定位标记设定 :
ID：
表示所登录数量的序列编号。通常请不要编辑。
设定范围：1～500
点 1-ID/2-ID ：
2 个定位标记的位置作 1 组，构成定位标记设定。输入使用的定位标记位置的 ID。同一设定内不能指定同一
个ID。
设定范围：1～1000
区域 ID ：
表示定位标记设定所属区域的 ID。
※设定值”-1”的定位标记设定不被区域展开，另外，设定值”-1”可设定成为不良标记位置基准的定位标记设
定，但是，不能设定成为零件贴装位置基准的定位标记设定。设定值”-1”只能够设定 1 个，不能在复数的定
位标记设定里设定。
定位标记位置 ：
ID：
表示所登录数量的序列编号。通常请不要编辑。
设定范围：1～500
X/Y[mm]：
输入设定定位标记位置的 XY 坐标。单位：mm
设定范围：-999.999～999.999
视窗尺寸X/Y
：
输入用相机识别定位标记范围的 XY 尺寸。太窄或太宽都有可能无法识别。
单位：mm
设定范围：0.001～999.999
操作篇
电子零件贴装机 SI-G200MK5 系列
1-135
dX/dY[mm]：
对于视窗位置输入微调用的 XY 补正值。
单位：mm
设定范围：-999.999～999.999
标记类型
ID ：
输入使用的定位标记类型的 ID。
设定范围：1～20
定位标记类型
：
ID：
表示所登录数量的序列编号。通常请不要编辑。
设定范围：1～20
标记形状
ID ：
从一览表里选择使用的标记的形状。

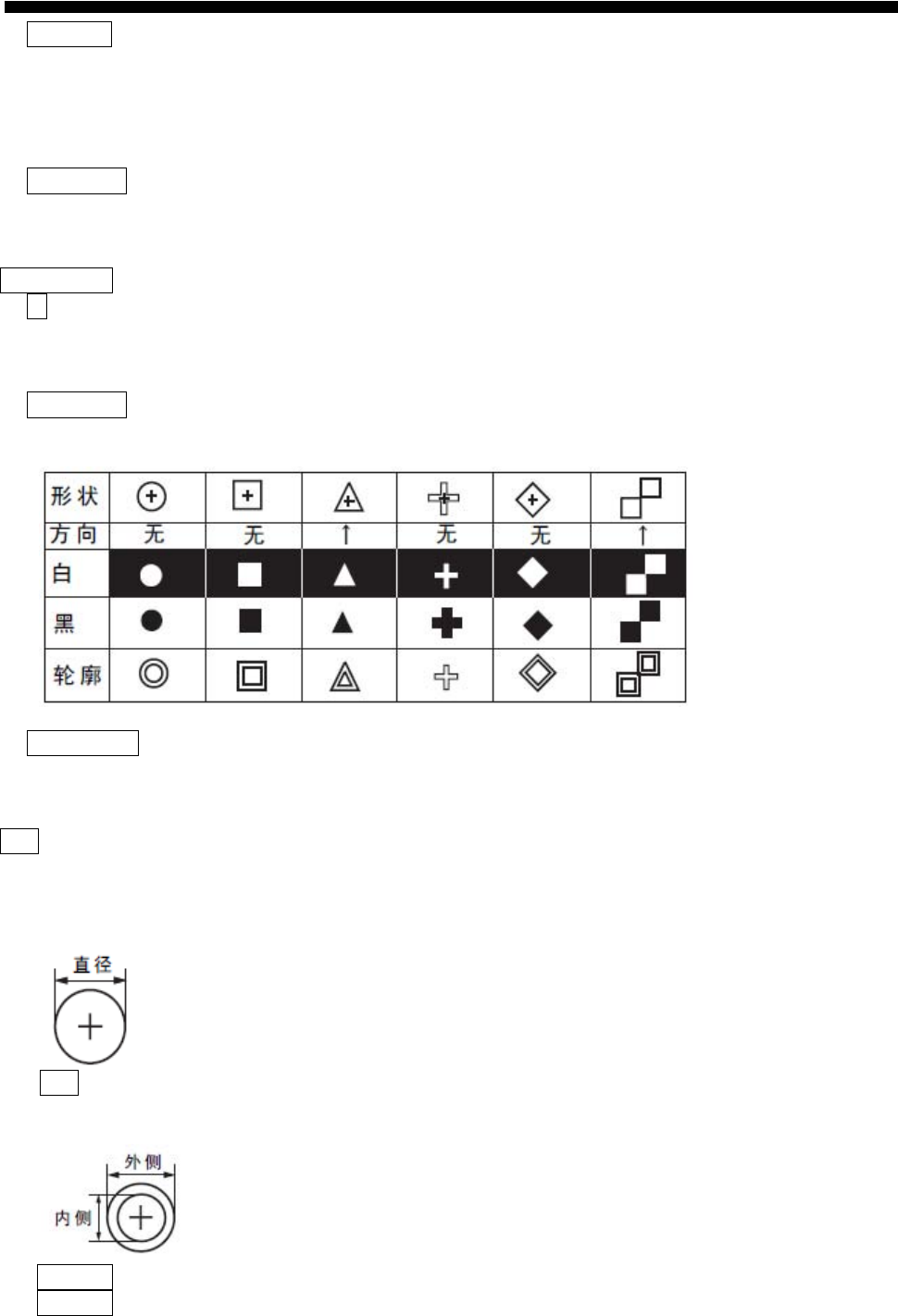

定位标记的种类如下表所示。
标记形状方向
：
选择有方向性的形状时，从一览表里选择标记的方向。
尺寸
：
输入各个定位标记形状的尺寸。根据所选择的标记形状输入项目会不一样。
选择圆形（ 白、黑） 的场合
直径 ： 输入圆的直径。
选择圆形（ 二重） 形状的场合
外侧直径 ： 输入外侧圆的直径。
内侧直径 ： 输入内侧圆的直径。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-136

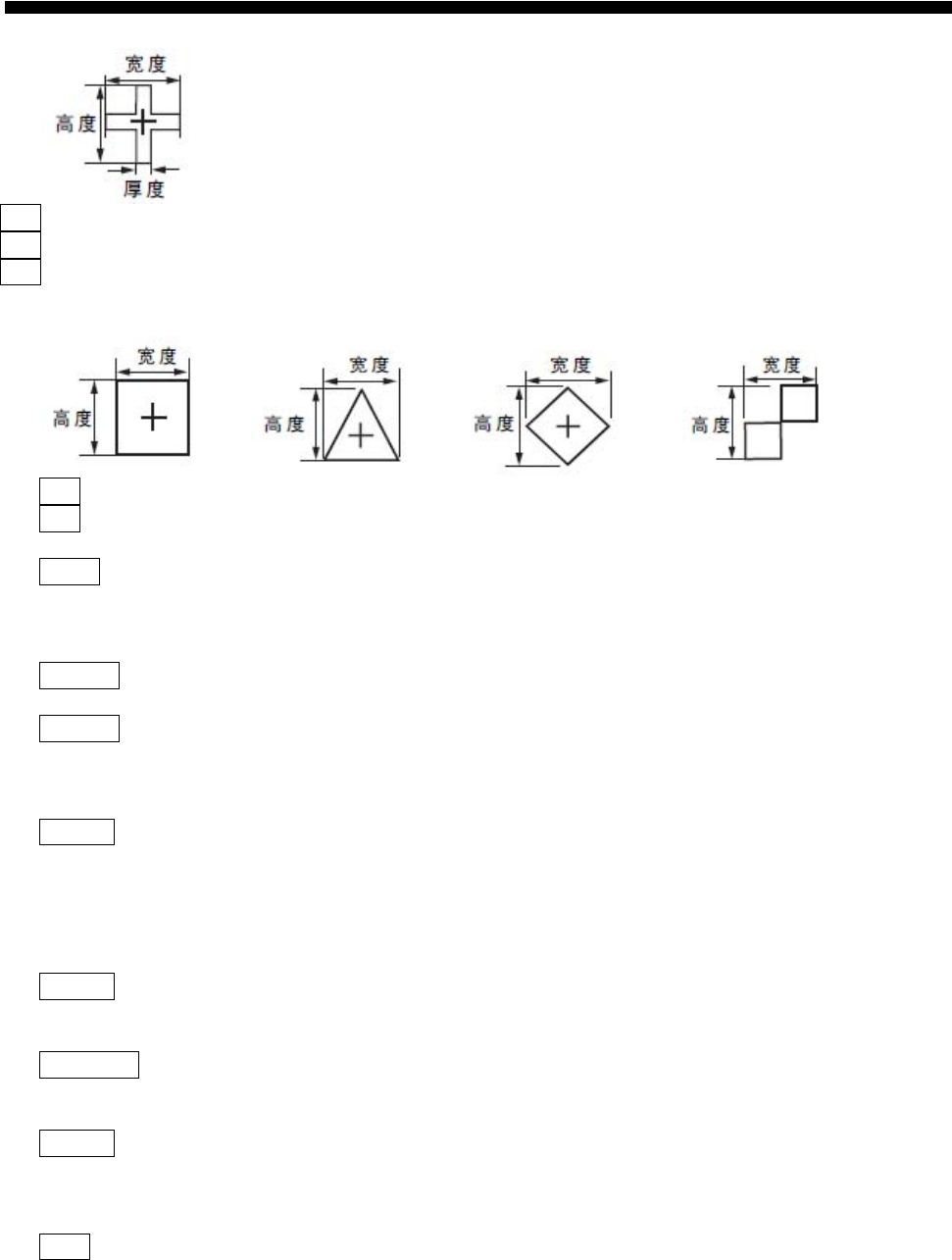

选择十字形形状的场合
宽度 ： 输入宽度。
高度 ： 输入高度。
厚度 ： 输入厚度。
选择圆形、十字形以外形状的场合
宽度 ： 输入宽度。
高度 ： 输入高度。
判定值 ：
输入标记识别时标记形状的一致指数。数値越大需要越一致的标记。
仅在 認識資料庫 (识别数据库)选择 SMD3 时，才使用判定值。
设定范围：1～1000
照明方式
：
输入标记识别时的照明方式。数値越大越亮。
设定范围：1～8
判定 1~5
：
输入标记重试识别时标记形状的一致指数。数値越大需要越一致的标记。
这个数値仅在 認識資料庫 (识别数据库)选择 SMD3 时才使用。
设定范围：0～8
照明 1~5
：
输入标记重试识别时的照明方式。数値越大越亮。输入"0"则不进行定位标记的重试识别。
识别数据库 ：
选择 SMD3 或者 SONY
预备 1~3 ：
预备区域，输入"0"。
设定范围：0～9999
版本 ：
版本信息，输入"0"。
仅在 認識資料庫 (识别数据库)选择 SONY 时，才使用版本。
设定范围：0～9999
