操作篇 电子零件贴装机 SI-G 200MK5 系列 1-227 2.2.2.4 机种数据生成(排列) 1. 点击 数据编辑 画面的 数据生成 键，显示以下的画面。 图 2.2.2-8 数据编辑-NC 数据编辑-机种数据生成画面 2.根据需要设定各项目。 3.点击 排列 键。 4.排列结束后点击 OK 键，关闭 数据编辑画面。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-226
2.2.2.4 区域(省略可)
1. 点击 数据编辑
－ NC 数据编辑 画面的 区域
键，显示以下的画面。

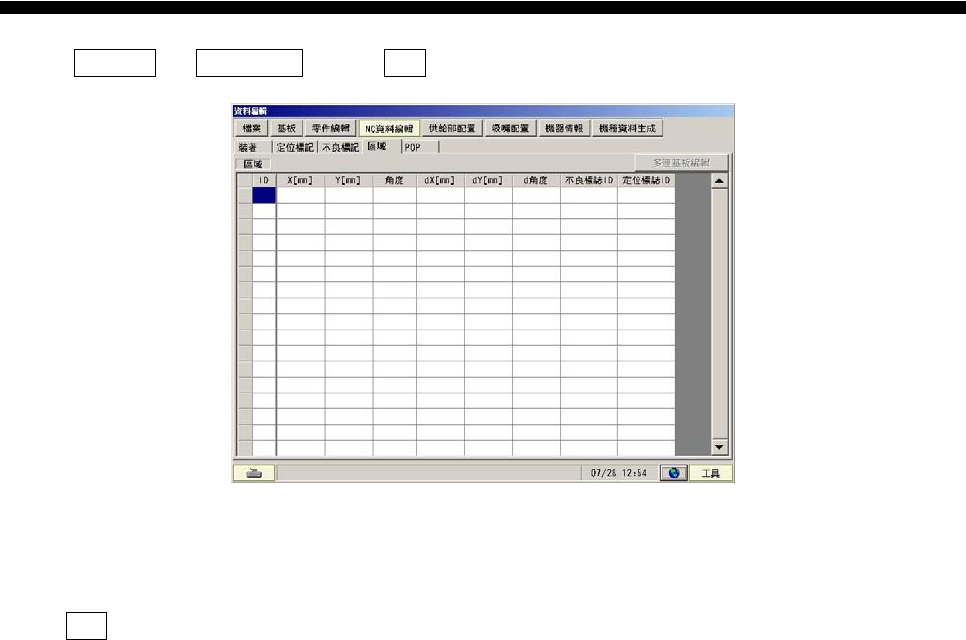

图 2.2.2-7 数据编辑-NC 数据编辑-区域
画面
2.在 X[mm]以及 Y[mm]表格里输入区域开始坐标。
3.根据需要设定其他的项目。
4.点击 贴装 键。
5.将区域表格全部设定为 1。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-227
2.2.2.4 机种数据生成(排列)
1. 点击 数据编辑
画面的 数据生成
键，显示以下的画面。

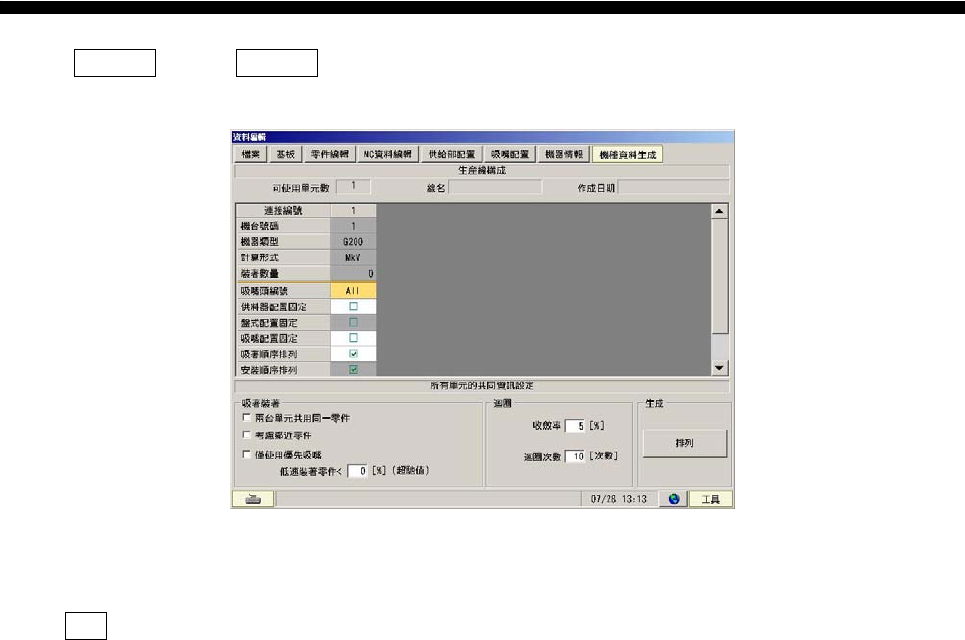

图 2.2.2-8 数据编辑-NC 数据编辑-机种数据生成画面
2.根据需要设定各项目。
3.点击 排列 键。
4.排列结束后点击 OK 键，关闭数据编辑画面。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-228
2.2.3 保存数据
1. 点击 数据编辑 画面的 文件 键，显示以下的画面。

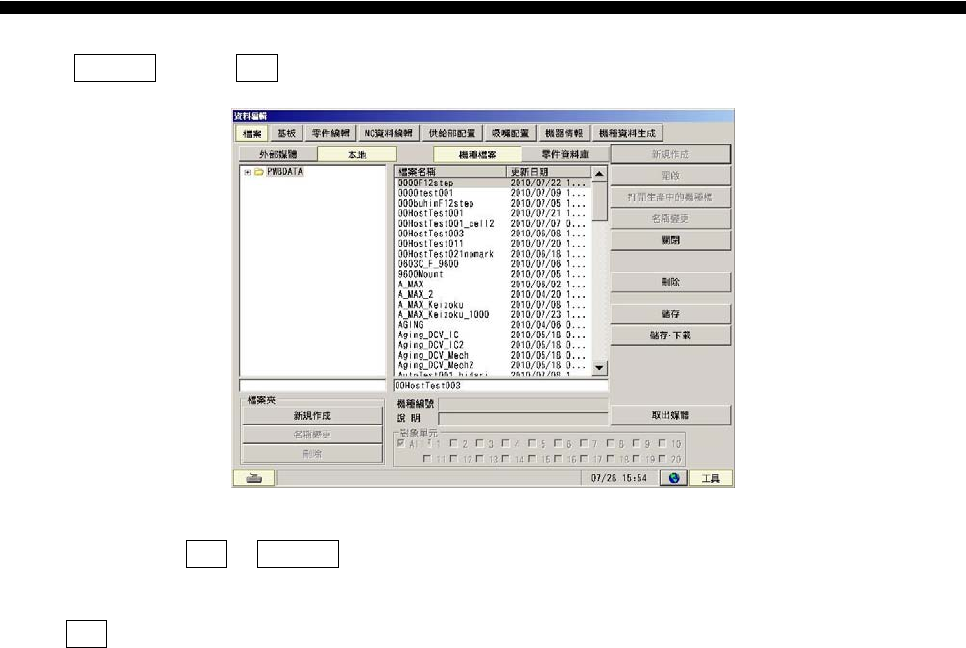

图 2.2.3-1
数据编辑-文件
画面
2.选择保存驱动器( 本地 / 外部媒体 )。
3.从文件夹一览里选择保存文件的文件夹。
4.把文件名输进文件名框。
5.点击 保存 键。
