操作篇 电 子零件 贴装 机 SI-G200MK5 系列 1-160 焊脚长 : 输入焊脚长。 单位：mm 设定范围：0.001～99.999 焊脚宽 : 输入焊脚宽。 单位：mm 设定范围：0.001～99.999 接触面的长度 : 输入焊脚和基板接触面的长度。 单位：mm 设定范围：0.001～99.999 焊脚前端与本体距离 : 输入焊脚前端与本体的距离 单位：mm 设定范围：-999.999 ～999.999 焊脚尺寸容许值 :…
操作篇
电子零件贴装机 SI-G200MK5 系列
1-159
1.2.2 焊脚信息画面

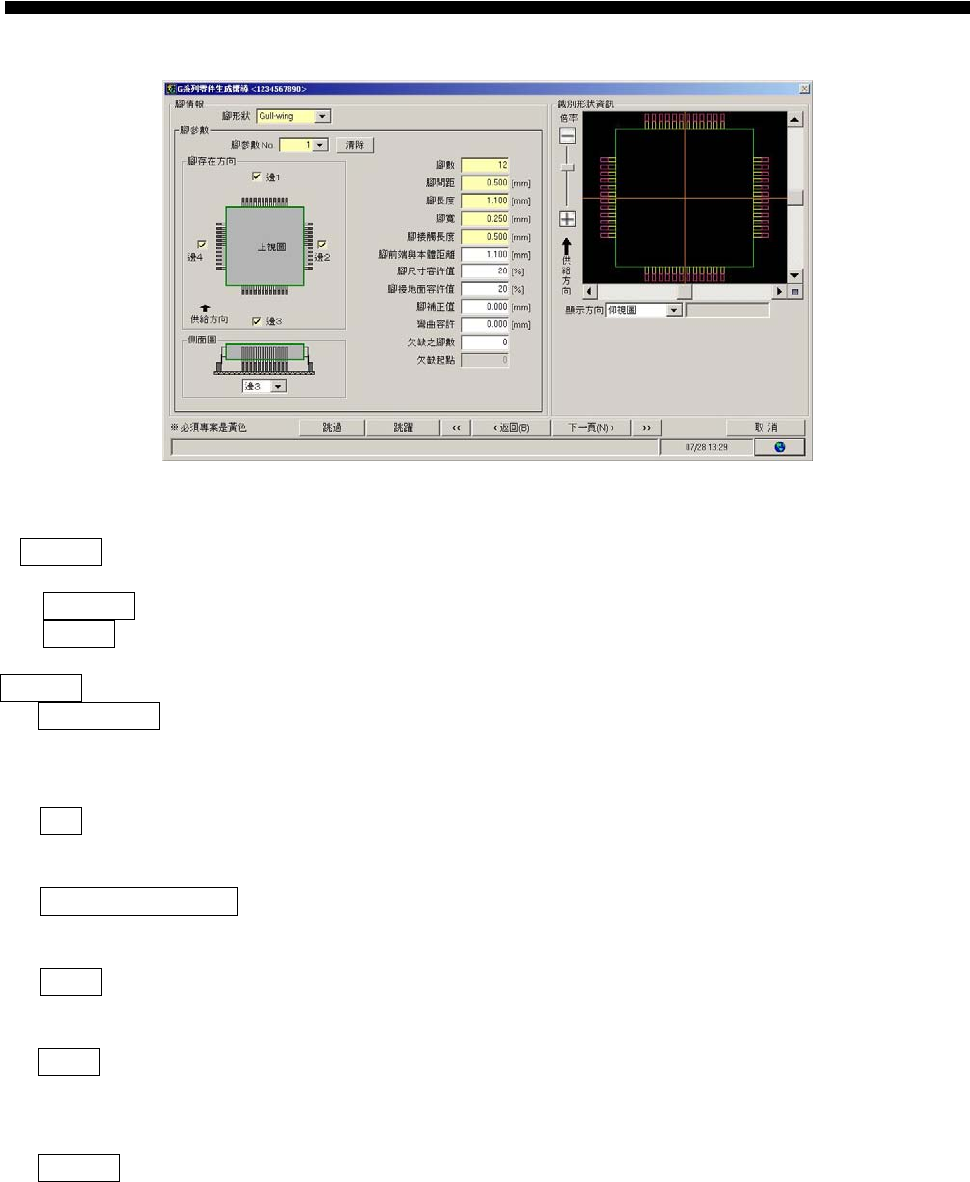

图 1.2.2-1 零件生成向导-焊脚信息画面
焊脚形状 :
选择焊脚形状。
Gull-wing ： Gull-wing 形焊脚
J-lead ： J-lead 形焊脚
焊脚参数 :
焊脚参数编号 :
1 种的零件最多可选择 6 种参数。即使边不等，数据相同的话，只要指定所在方向就可使用。焊脚参数分组
输入，各种数据按焊脚参数输入。
清除 ：
删除被指定的焊脚参数。
焊脚存在方向
1～4 边 :
每个焊脚参数，选择零件各边里焊脚的有无。各个方向里有焊脚时，那方向的边要选中。没有焊脚的边不要
选中。
侧面图 :
表示被选择边的侧面图。
焊脚数 :
输入 1 组内实际存在的焊脚的数量。
设定范围：1～999
焊脚间距 :
输入焊脚的中心距离。1 组内只有 1 个焊脚时，焊脚间距被显示为 0[mm]。
单位：mm
设定范围 0/0.001～99.999※
※ 1 组内只有 1 个焊脚时，焊脚间距表示为 0[mm]。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-160
焊脚长:
输入焊脚长。
单位：mm
设定范围：0.001～99.999
焊脚宽
:
输入焊脚宽。
单位：mm
设定范围：0.001～99.999
接触面的长度 :
输入焊脚和基板接触面的长度。
单位：mm
设定范围：0.001～99.999
焊脚前端与本体距离:
输入焊脚前端与本体的距离
单位：mm
设定范围：-999.999～999.999
焊脚尺寸容许值:
输入焊脚的宽度、长度、间距的容许值。
单位：%
设定范围：1～99
焊脚接触面容许值:
输入焊脚和基板接触面的长度的容许值。
单位：%
设定范围：1～99
焊脚补正:
输入一组焊脚的中心偏离零件中心的数值(补正值)。
单位：mm
设定范围：-999.999～999.999
焊脚弯曲容许值:
输入焊脚前端的弯曲容许值
单位：mm
设定范围：0～99.999
欠缺的焊脚数:
焊脚被等焊脚距配置时，输入一组内焊脚的欠缺的数量。
设定范围：0～999
欠缺起点:
1 组内焊脚欠缺的最初的位置。从上看零件的顺时针方向从一组内的最初的位置开始数。
设定范围：0/1～焊脚数+1※
※一组内没有欠缺时，欠缺起点表示为"0"。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-161
・
黄色のエリアは必須項目です。
・

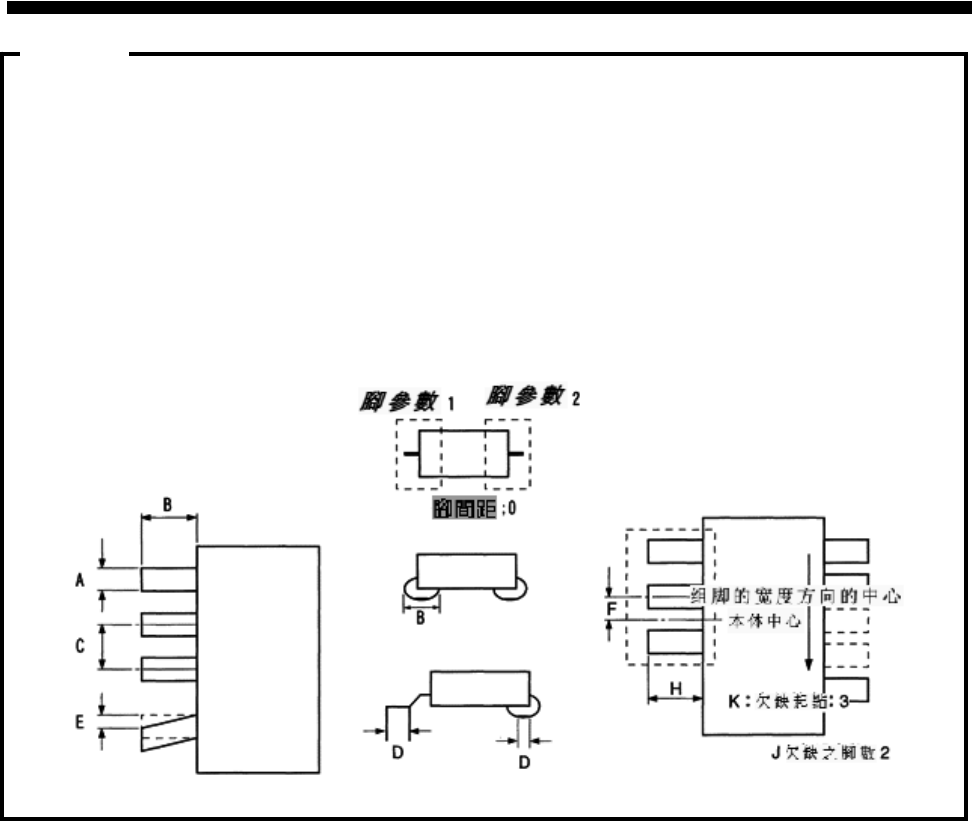

リード情報の詳細は下図の通りです。
A
：リード幅
B
：リード長さ
C
：リードピッチ
D
：接地面の長さ
E
：リード曲がり許容値
F
：リードオフセット
H
：リード先端・モールド間隔
J
：欠損本数
K
：欠損始点
注意∶
