操作篇
电子零件贴装机 SI-G200MK5 系列
1-81

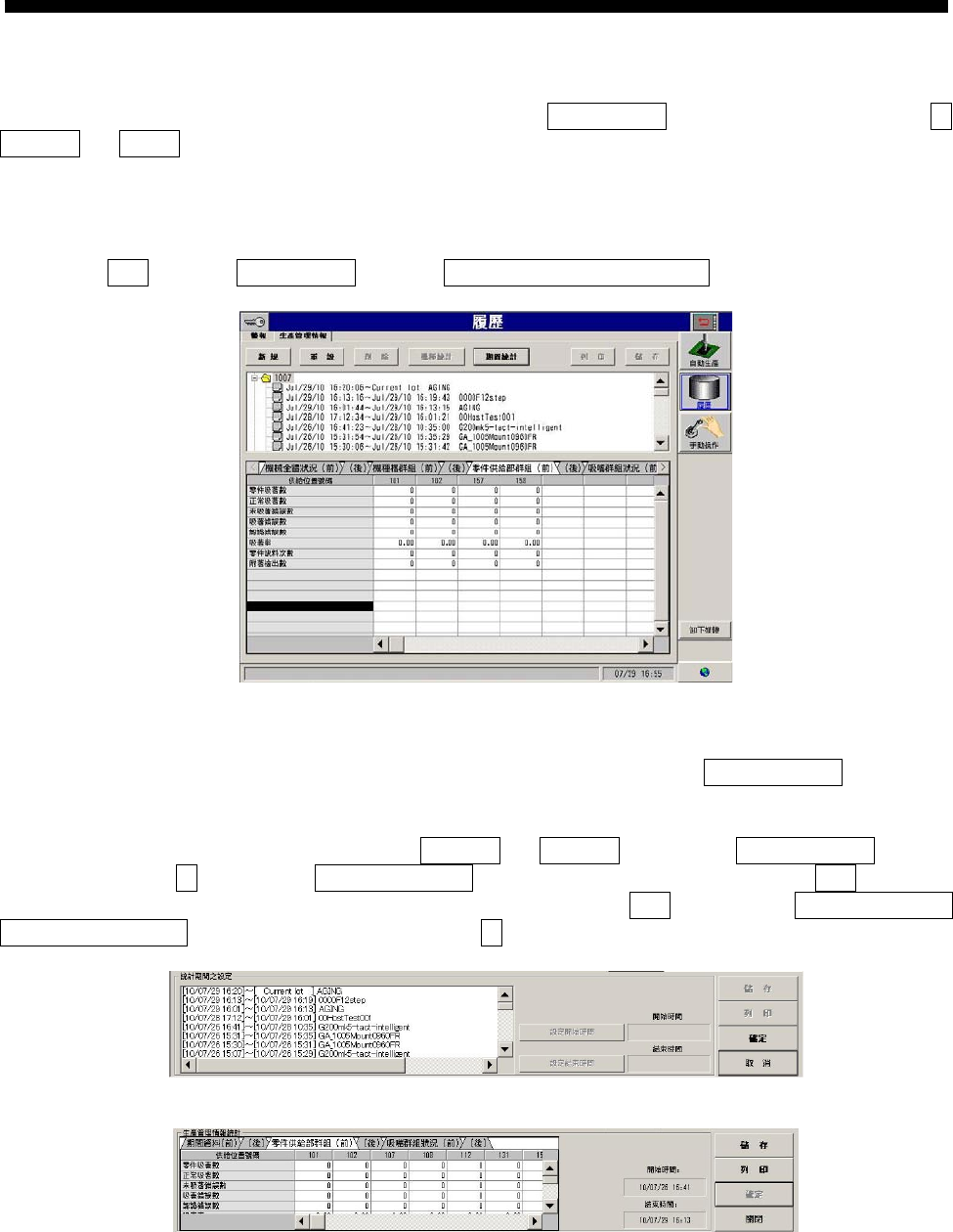

2.7.3 零件供给部群组的状况
［操作功能］
表示零件供给位置的各种错误的状况及吸着率， 此表示为附属 文件群组资料 的生产管理信息， 特别是将 零
件吸着数 及 吸着率 展开于供给位置号码群组中。
在机种文件群组的基本库资料中， 同时以生产日志方式每月总结、储存。
［操作顺序］
依顺序点击 日志 菜单 → 生产管理信息 标签 → 零件供给部群组( 前) 、( 后) 标签， 会出现以下的画面。
图 2.7.3-1
日志－ 生产管理信息画面
在列表的最上行表示文件为现在实行中的机种文件，以“Current lot ” 表示。 零件供给部群组 内的数据为
现在执行中机种文件群组资料的零件供给部群组的生产管理信息。
在统计机种文件的数个的生产管理信息时，点击 期间统计 或 机种统计 键。表示出 统计期间的设定 对话框。
指定期间后， 请按 OK 键。表示出 生产管理信息统计 对话框。储存至外部媒体时， 请点击 储存 键。表示
出 储存开始的信息 对话框并储存资料至外部媒体 中。打印时，请点击 打印 键。表示出 打印( 零件供给部
群组的生产管理信息) 对话框。指定供给部号码，点击 OK 键，开始打印。
图 2.7.3-2
统计期间的设定
图 2.7.3-3
生产管理信息统计
操作篇
电子零件贴装机 SI-G200MK5 系列
1-82
现在现在所使用的供给部号码会出现在打印对话框中。限于特定供给部欲打印时，指定打印范围。
图 2.7.3-4
生产管理信息统计
确认开启打印机的电源后， 请点击 OK 键。 开始打印。点击 取消 键时， 不执行打印并关闭对话框。
打印未表示的日志资料时， 由上部滚动条列明细上点击打印文件。点击 打印 键, 会出现上记的 打印( 零件供
给部群组生产管理信息) 对话框， 指定打印范围后请点击 OK 键。 开始打印。
［画面说明］
(1)零件吸着关系的资料
·零件吸着数 ： 含吸着错误在内的全部吸着次数
正常吸着数 ：进行正常零件吸着的次数（零件吸着数－ { 未吸着错误数+ 吸着错误数}）
未吸着错误数 ： 零件吸着失败的次数
吸着错误数 ： 在吸着姿势上成为吸着错误的次数
·识别错误数 ： 在零件影像识别上失败的次数
·吸着率 ：（零件吸着数－ （未吸着错误数＋吸着错误数）） / 零件吸着数× 100 ( ％ )
或者
（零件吸着数－（未吸着错误数＋ 吸着错误数＋ 识别错误数））/零件吸着数×100
(％)
·零件缺料次数 ： 在各供给部零件缺料发生的次数
·付着检查数 ： 由于付着检查而发出错误的次数 ( 有偿选项配件)
吸着率计算包含识别错误数的情形时， 需要另外设定。
注意:
打印的零件供给部群组生产管理信息，仅限使用中的零件供给部号码资料的输出。
注意:
操作篇
电子零件贴装机 SI-G200MK5 系列
1-83
2.7.4 吸嘴群组的状况
［操作功能］
表示吸嘴群组的各种错误的状况及吸着率。此表示为附属 文件群组资料 的生产管理信息。特别是将 零件吸着
数 及吸着率 展开于吸嘴位置号码群中。
在机种文件群组的基本文件资料中， 同时以生产日志方式每月总结、储存。
［操作顺序］
依顺序点击 日志 菜单 → 生产管理信息 标签 → 吸嘴群组状况( 前) 、( 后) 标签， 会出现以下的画面。
图 2.7.4-1
生产管理信息
在列表的最上行表示文件为现在实行中的机种文件， 以“ Current lot” 表示。 吸嘴群组状况 的资料为现在
执行中机种文件群组资料的吸嘴群组的生产管理信息。
在统计机种文件的数个的生产管理信息时，点击 期间统计 或 机种统计 键。表示出 统计期间的设定 对话框。
指定期间后，请点击 OK 键。表示出 生产管理信息统计 对话框。储存至外部媒体 时，请点击 储存 键。表示
出
储存开始的信息 对话框并储存资料至外部媒体中。打印时，请点击 打印 键。
图 2.7.4-2
统计期间的设定
图 2.7.4-3
生产管理信息统计
