操作篇
电子零件贴装机 SI-G200MK5 系列
1-42
(1)基板图像监示器操作按键
点击键显示用浅蓝色圆框住最后装着的零件、装着步骤数。
点击键在基板图像上持续点住鼠标左键再拖动鼠标可移动基板图像，相反，在基板图像上点击鼠标右键，
则基板图像的移动被解除。
点击键在基板图像上点击鼠标左键， 以点击位置为中心，放大基板图像。相反，点击鼠标右键则缩小基
板图像。
点击键在基板图像上点击鼠标右键，以点击位置为中心，缩小基板图像。相反，点击鼠标右键则放大基板
图像。
点击键基板的图像显示将以默认值的放大倍率实现。
(2)关于基板图像监示器的零件显示颜色
定位标记及装着前的零件以灰色显示，装着后的零件以黑色显示。关于定位标记，即使进行标记识别，也仍为
灰色。
在零件上点击鼠标左键，其零件就变为被选择的状态。零件进入被选择的状态，传动至同一供给位置、相同吸嘴，
将变更零件的显示颜色。另外，使用被选择的零件定位标记以浅蓝色显示。
· 在显示基板图像监示器时， 不能进行机种切换、动作模式的变更、停止模式的变更、生产预设值的变更、
手动标记设定 、跳过设定 、块设定 、教示 的操作。进行其他操作时，移动 自动生产 菜单中
适宜的标签进行作业， 或者点击 显示NC 数据监示器 键后，在NC 数据监示器显示中进行切换作
业。
· 基板图像监示器上显示的零件形状是根据零件数据文件上所定义的零件形状来显示。因此，有时会与
数据编辑 菜单中 零件管理 画面的P a r t s D e s c r i p t ion窗口中显示的零件形状有异
注意:
操作篇
电子零件贴装机 SI-G200MK5 系列
1-43

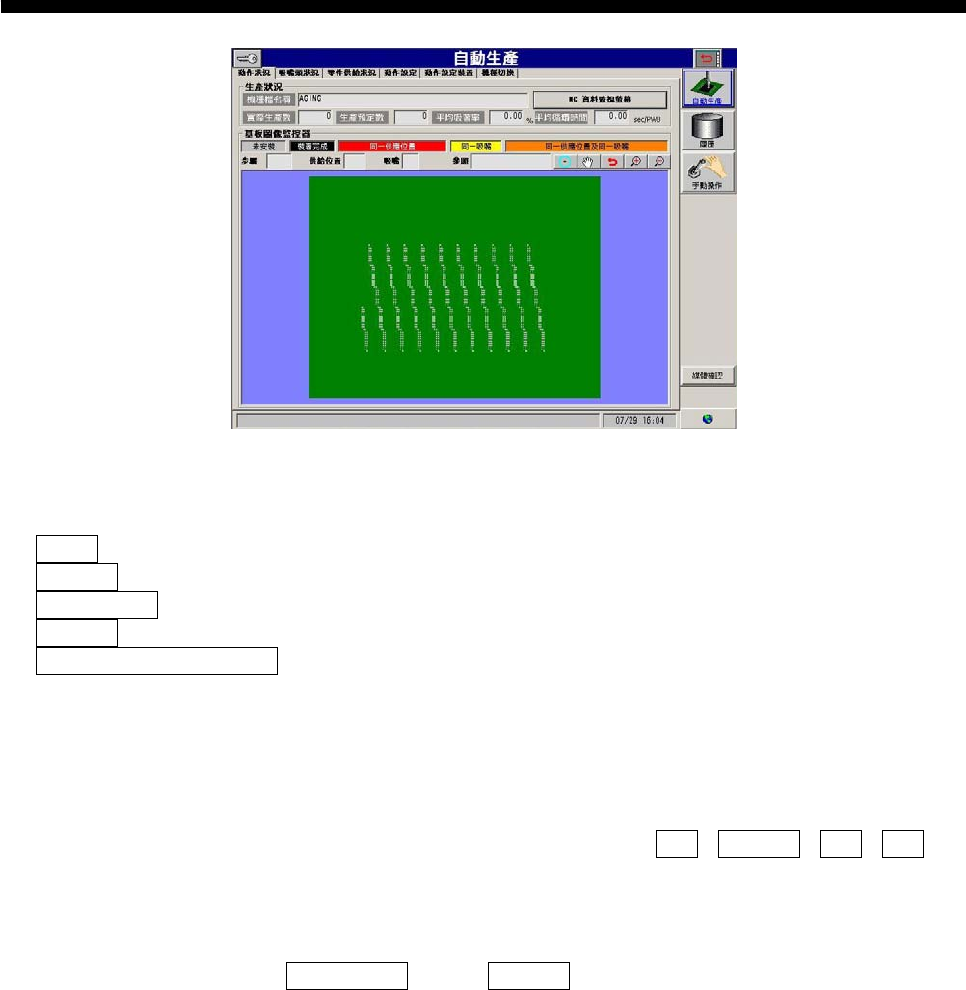

图 2.3.9-3
选择图像后的基板图像监示器
点击未安装键， 装着前的零件以灰色显示。
点击装着完成键， 装着结束的零件以黑色显示。
点击同一供应位置键， 关于使用进行选择的零件与相同的供给部位以红字显示。
点击同一吸嘴键， 关于使用进行选择的零件与相同的吸嘴指数零件， 以黄色显示。
点击同一供应位置及同一吸嘴键， 使用已选择的零件与相同供给部且有关使用吸嘴指数的零件， 以橙色显示。
无论是哪个按键， 点击它， 被点击的按键都呈凹陷状态， 而且按键的颜色也与其零件显示的颜色。再次点
击按键呈被解除状态， 按键的颜色呈灰色。
(3)零件信息的显示
将鼠标光标移至零件上，其零件变成浅蓝色。变成浅蓝色的零件信息在各步骤、供给位置、吸嘴、参照的文
本框中显示。若从零件上移开光标，零件的信息将自动消失。在零件被选择的状态下，即使从零件上移开光标，
零件信息也不消失。若为了解除零件的选择状态，在基板图像上不显示零件的位置上点击左键。
(4)零件信息菜单的操作
在零件上点击鼠标右键， 出现详细信息显示及可选择装着确认菜单。
操作篇
电子零件贴装机 SI-G200MK5 系列
1-44
[ 1 ]详细信息显示
如点击详细信息显示， 则显示步骤数据详细信息对话框。
图 2.3.9-5
步骤数据详细信息
显示步骤资料一览中当前下载的机种数据信息、零件数据中用步骤数据一览所选择的零件信息。此时，点击详
细信息显示的零件呈被选择状态。
点击零件数据，显示详细零件数据信息
图 2.3.9-5 详细零件数据信息
零件数据显示其零件的形状信息及动作关联数据。但与在数据编辑菜单的零件管理画面中出现的内容有异，下
列项目通过字符串显示。
数据项目 显示值
吸嘴 ID 吸嘴 ID（ 吸嘴名称）
使用相机 相机ID （ 相机名称）
序列类型 Nor m a l 或 Saf e t y
吸着开始时机 前侧或后侧
点击左键加速
ID 栏，显示加速模式对话框，显示对应的模式名称及各轴的超驰比率。各轴的超驰比率显示加
速度模式ID 的超驰比率和超驰比率全体。
图 2.3.9-6
加速模式
