INS-IH1-4.0S 5. 基本操作 IH1 使用说明书 87 5.3 关于 IH1 控制器的操作画面 此处，说明 IH1 控制器的操作画面和所显示的 各类按钮的含义。 备注 )IH1 控制器的操作画面是触摸式。轻轻按下画面上所显示的按钮，指令就会被执行。 5.3.1 主画面的构成和操作 IH1 控制器启动时所显示的画面 。 影像显示部 显示 IH1 工作头所拍摄的影像。没有影像时 ，显示部变成黑色。 只要点击 「显示影像」键，就会…
5. 基本操作 INS-IH1-4.0S
86 IH1 使用说明书

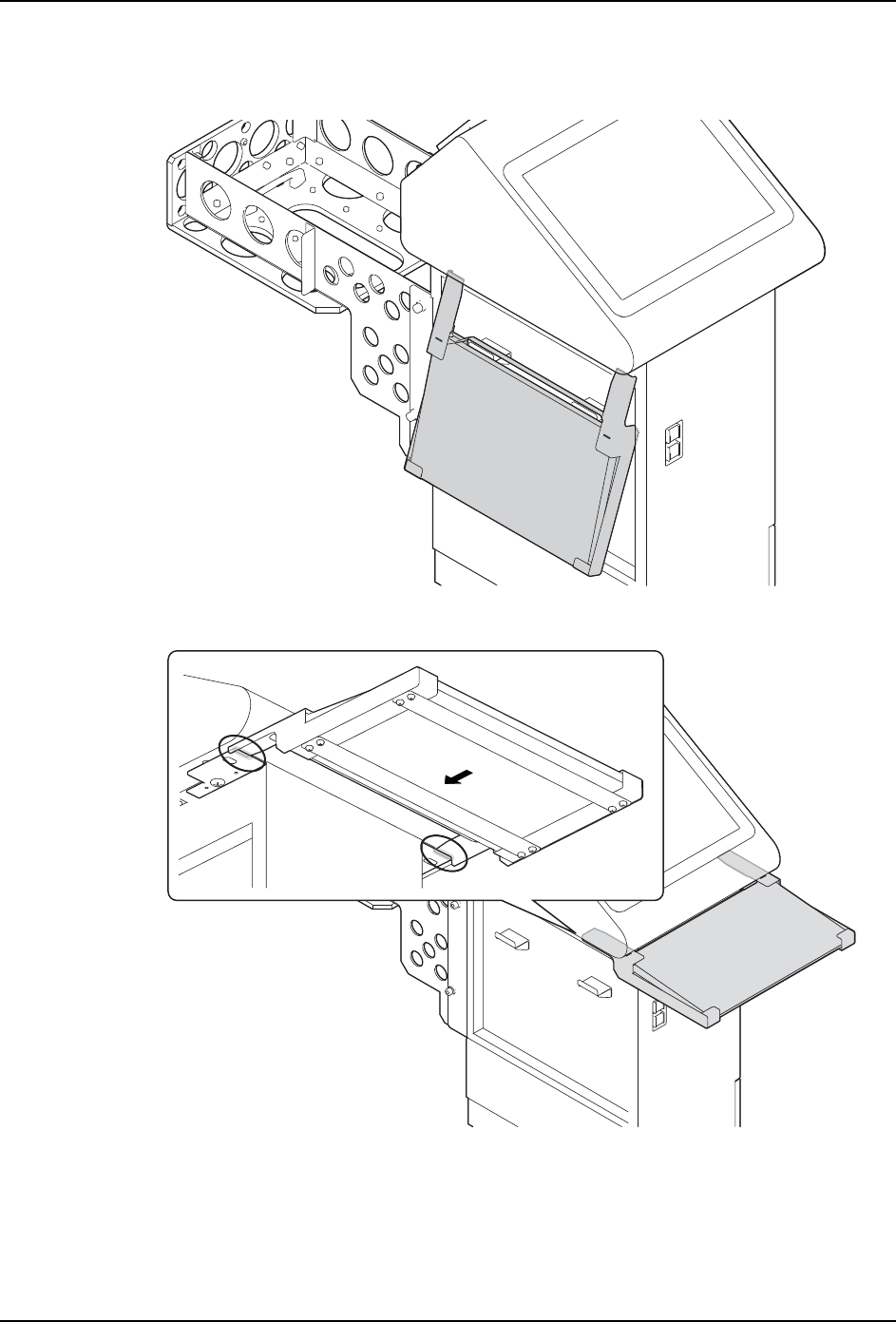

5.2.3 键盘的安装和卸下
1. 请卸下 IH1 控制器侧面的键盘。
2. 将键盘的扁平线插入操作画面后侧的间隙。
3. 卸下键盘时，请拔出键盘。卸下后，请挂在 IH1 控制器侧面的钩子上。
01NST-1527
01NST-1528
INS-IH1-4.0S 5. 基本操作
IH1 使用说明书 87
5.3 关于 IH1 控制器的操作画面
此处，说明 IH1 控制器的操作画面和所显示的各类按钮的含义。
备注 )IH1 控制器的操作画面是触摸式。轻轻按下画面上所显示的按钮，指令就会被执行。
5.3.1 主画面的构成和操作
IH1 控制器启动时所显示的画面。
影像显示部
显示 IH1 工作头所拍摄的影像。没有影像时，显示部变成黑色。
只要点击 「显示影像」键，就会显示 IH1 工作头所拍摄的影像。
如果没有影像，则显示区为黑色。
点击 「显示检查结果信息」键后，主显示区将从影像切换为检查
信息。
01NST-1152Sb
Џᰒ⼎ऎ
⬉䏃ᵓᭈԧ
-REֵᙃ
ੑҸᇣᷛ
⾡᪡ᣝ䪂
Ẕᶹ䆒ᅮ⢊ᗕ
ᰒ⼎ᓣ
5. 基本操作 INS-IH1-4.0S
88 IH1 使用说明书
电路板整体图
显示电路板的整体图。4 色的矩形的含义如下。
Job 信息
显示 Job 的信息。
表示器
显示与料站间的连接状态、示教数据的状态和执行处理状态。
绿色矩形：检查结果为 OK 判定。
红色矩形：检查结果为 NG 判定。
亮灰色：未检查。
暗灰色：元件没有被选择。
作为检查对象的 Job 名
电路板搬运通道号码
电路板尺寸 (mm)
检查区域的数目
检查元件的数目
检查时间
Job
LIne
Size
Areas
Parts
Time
工作头连接状态
表示与 IH1 （检查工作头）间的连接状态。
如果被连接着，以浅蓝色背景表示。
模组连接状态
表示与模组间的连接状态。
如果被连接着，以浅蓝色背景表示。
IH Server 连接状态
表示与 IH Server 间的连接状态。
如果被连接着，以浅蓝色背景表示。
有元件的示教状态
表示有元件有无检查所需的元件的示教数据的状态。检查对象的
全部元件如果被注册了有元件的示教数据，以浅蓝色背景表示。
无元件的示教状态
表示无元件有无检查所需的元件的示教数据的状态。检查对象的
全部元件如果被注册了无元件的示教数据，以浅蓝色背景表示。
参考影像有无状态
表示异物检查所需的参考影像是否被注册了。
Job 中没有设定异物检查时，以黄色背景显示。
此时，不需要进行参考影像的注册。
执行处理状态
表示执行处理状态。处理中发生错误，或者有 NG 判定元件时，
背景变成红色。
通信待机中：等待注册到 IH Server。
待机中：等待开始读入 Job。
数据读入中：正在读入 Job 数据。
检查：处在能够开始检查的状态。
