INS-IH1-4.0S 3. 安装和设定
IH1 使用说明书 41
3.4.2 手持式扫描器的设定
如果电路板上存在电路板 ID 时，在 IH Client 中，通过手持式扫描器扫描电路板 ID 的条
形码，就会显示对应电路板 ID 的检查结果的影像。
备注 )电路板 ID 是用于识别各电路板而标注的 ID。另外，根据电路板 ID 来显示检查结果影
像的功能在 Fujitrax V6.00 或更高版本中对应。
IH Client 中能够使用的手持式扫描器仅限于 USB 连接的 Keyboard emulation 型。
在 IH Client 中，为了通过手持式扫描器扫描电路板 ID，自动显示检查结果影像，请设定
手持式扫描器的 Prefixes 和 Suffix 的下表内的 Key。
【能够使用的 Prefixes】
推荐的 Prefixes 是 Insert。
【能够使用的 Suffix】
备注 ) Virtual-Key Codes 就是 Windows 能够识别键盘输入的代码。由于扫描的代码自动变
换成 Windows 的 Virtual-Key Codes，因此，需要注意扫描器本体的设定。
手持式扫描器本体上如果被设定了上述以外的 Prefixes 和 Suffix，请重新设定成能够使用
的 Prefixes 和 Suffix。
设定时，请参考各扫描器制造商所提供的 [ASCII Character Set]（Motorola 制造的情况）
等。
随着 Prefixes 变更，Windows 有可能发生不正常，请充分注意。
注意 ) 对于该设定变更造成的影响，本公司不负任何责任。
Keystroke Virtual key Code Example: Motorola
设定值
Insert 0x2D 7011
Backspace 0x08 7008
Ctrl 0x11 ( 无设定 )
Alt 0x12 ( 无设定 )
PageUp 0x21 7003
PageDown 0x22 7005
End 0x23 7004
Home 0x24 7012
WindowsKey( 左 ) 0x5B ( 无设定 )
WindowsKey( 右 ) 0x5C ( 无设定 )
Application key 0x5D ( 无设定 )
Scroll Lock 0x91 7007
Keystroke Virtual key Code Example: Motorola
设定值
Tab 0x09 7009
3. 安装和设定 INS-IH1-4.0S
42 IH1 使用说明书
3.4.3 手持式扫描器的 Prefixes 和 Suffix 的设定
安装后的状态，IH Client将手持式扫描器的Prefixes识别为Insert，将Suffix设别为Tab。
如果手持式扫描器中不能够设定 Prefixes，或者想要使用设定了 Insert 以外的 Prefixes 的
手持式扫描器时，请按照以下的步骤，设定 IH Client 所识别的手持式扫描器的 Prefixes
和 Suffix。
1. 请启动 IH Client。
2. 请选择 [Options]-[Barcode Settings] 菜单。
显示以下的 [Barcode Settings] 对话框。
3. 如果要设定为不进行 Prefix check，请解除 [Barcode Scanner] 组合框内的 [Prefix
check] 的选择，按下 [OK] 按钮。
对话框被关闭，结束设定。
备注 ) 不进行 prefix check 时，以下的功能被限制。
4. 如果要设定为进行 Prefix check，请选择 [Barcode Scanner] 组合框内的 [Prefix
check]。
[Prefix Change] 按钮变成有效。
Operation Prefix check
performed
Prefix check not
performed
主画面时，在光标没有指向
[Panel ID] 的状态下，通过手持
式扫描器扫描电路板上的电路板
ID。
显示电路板 ID 的检查结
果影像。
不显示电路板 ID 的检查
结果影像。
详细影像显示画面时，通过手持
式扫描器扫描电路板上的电路板
ID。
返回到主画面，显示被扫
描的电路板 ID 的检查结
果影像。
不返回到主画面。
不显示被扫描的电路板
ID 的检查结果影像。
01NST-1304Eb
INS-IH1-4.0S 3. 安装和设定
IH1 使用说明书 43

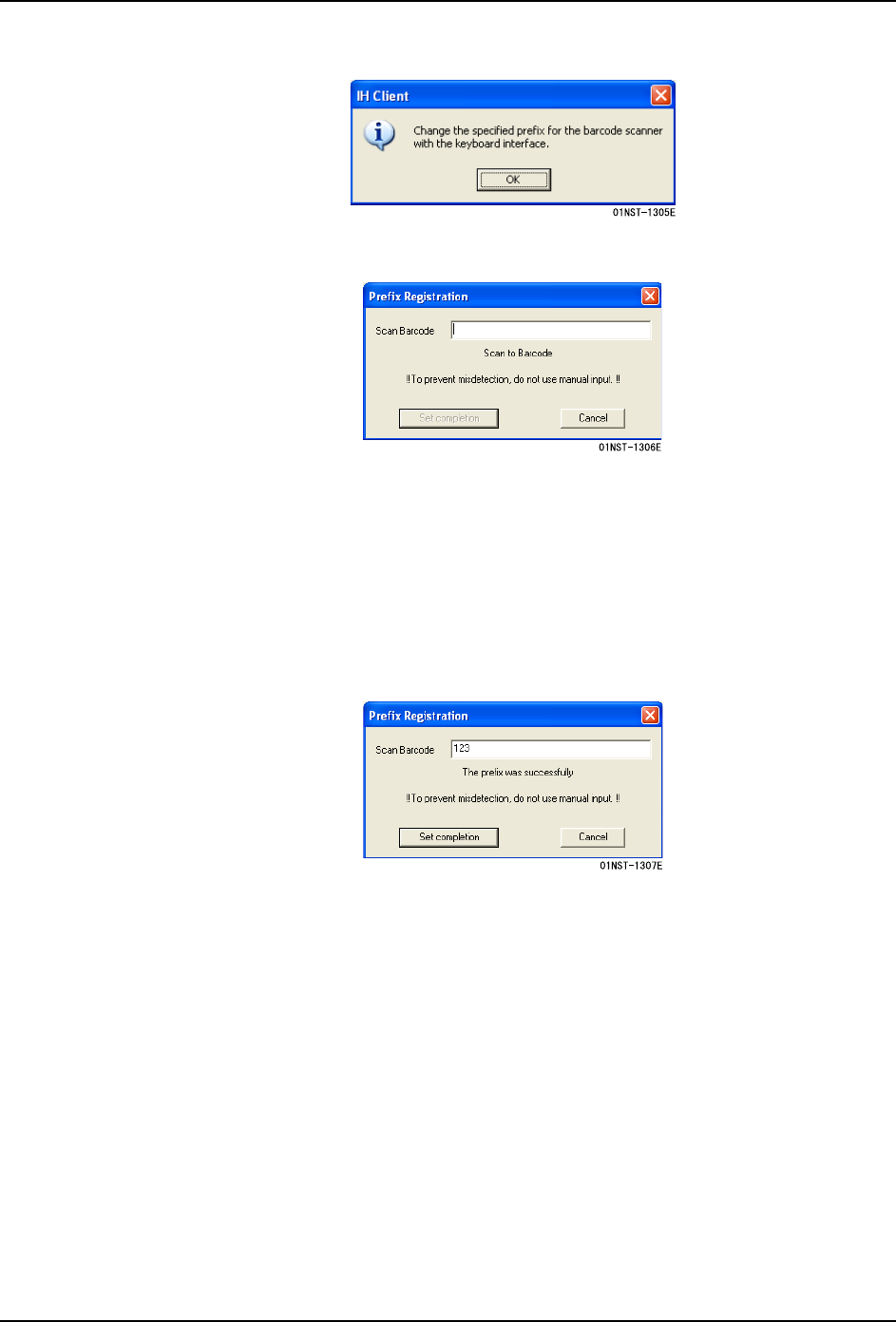

5. 点击 [Prefix Change] 按钮后，就会显示以下的信息框。
6. 点击上述信息框内的 [OK] 按钮后，就会显示 [Prefix Registration] 对话框。
7. 使用已设定了 Prefix 的手持式扫描器扫描条形码。进行扫描的条形码可以是 DID 等。
注意 ) 此时，请不要进行键盘输入。
如果错误地进行了键盘输入，Prefix 不被正确地注册，因此，不能够正确地区别来
自扫描器的设定。
如果不能够正确地识别 Prefix 时，则显示错误信息。请重新进行扫描器本体的设定，
然后重新扫描。
8. Prefix 被正确地识别后，[Scan Barcode] 栏内就会显示所读取的数值。[Set
completion] 按钮变成有效。
9. 请点击 [Set completion] 按钮。
[Prefix Registration] 对话框被关闭。
10.点击 [Barcode Settings] 对话框内的 [OK] 按钮。
对话框被关闭，完成 Prefix 的设定。
