6. IH1 控制器的运用 INS-IH1-4.0S 164 IH1 使用说明书 MEMO:
INS-IH1-4.0S 6. IH1 控制器的运用
IH1 使用说明书 163
4. 使用箭头键选择 IH1 相机镜头变形指令，按下 OK 按钮。

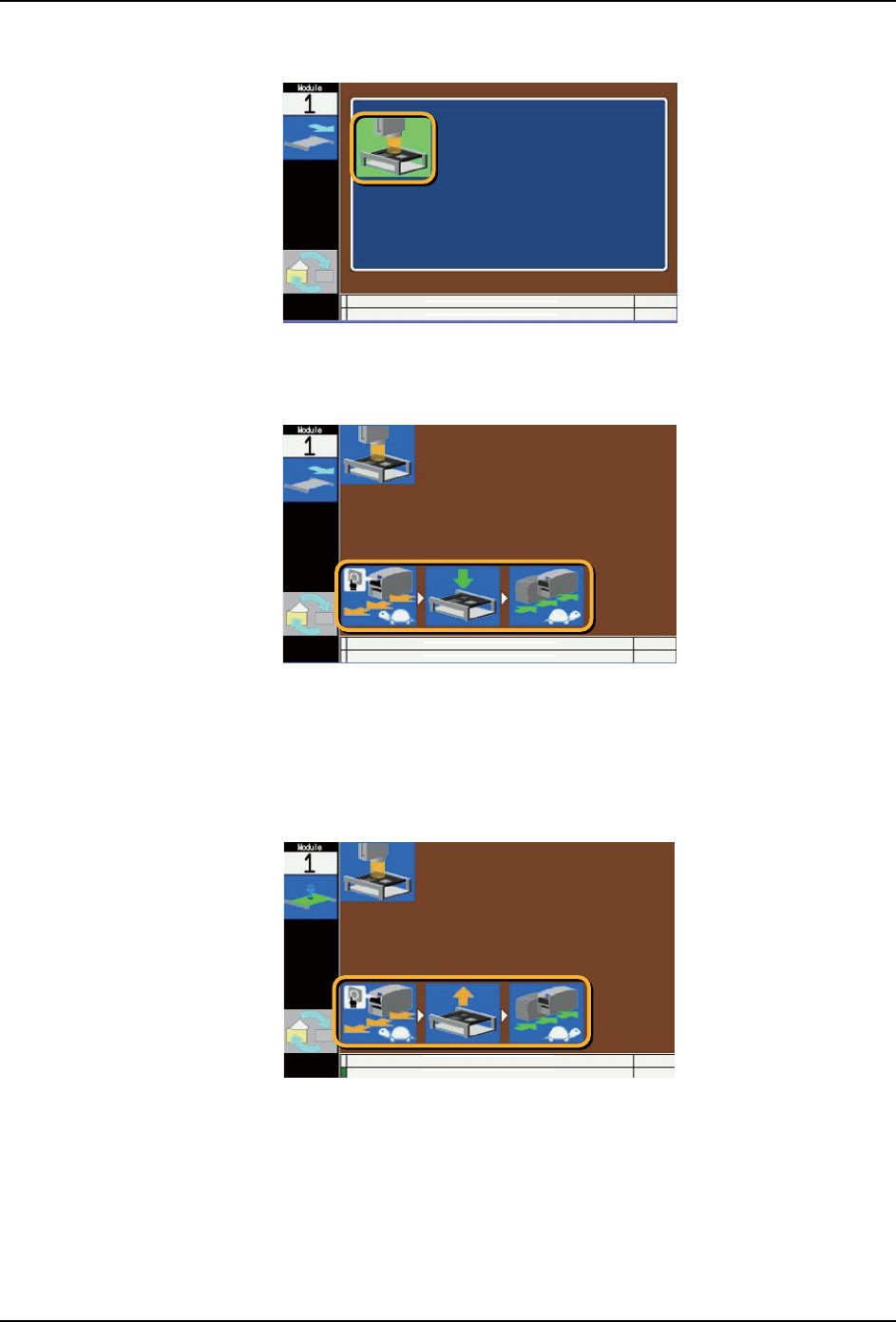

5. 请确认变成了 START 按钮等待画面，按下 START 按钮。
6. 显示以下画面。请拉出模组。
7. 将电路板治具安装在搬运轨道上。
8. 插入模组。
9. 请确认变成了 START 按钮等待画面，按下 START 按钮。开始 IH1 相机镜头变形测定。
10.完成测定后，显示以下的画面。请拉出模组。
11.从搬运轨道上取出电路板治具。
12.请插入模组。
01NST-2049
01NST-2050
01NST-2051
6. IH1 控制器的运用 INS-IH1-4.0S
164 IH1 使用说明书
MEMO:
INS-IH1-4.0S 7. 进行修复作业
IH1 使用说明书 165
7. 进行修复作业
修复作业是指将发生错误的电路板修复到正常状态的作业。此处，说明检查中发生错误的电
路板的合格确认和修复，然后流入后工序的步骤。根据生产线的构成或修复作业的方法，作
业也不同。
7.1 使用了 IH 搬运轨道时
被设置在检查模组的后工序的 IH 搬运轨道上错误电路板停止，在 IH 搬运轨道附近进行修复
作业时的步骤。
备注 )在辅助软件的机器功能设定中，[IH conveyor connected as next stage] 需要被设定
为 [Connected]。
7.1.1 使用 IH1 控制器确认错误时
使用 IH 控制器，确认错误电路板时的作业步骤。
备注 )在 IH 控制器的管理设定的 [Options] 中，需要解除 [Check the inspection results
at IH Client.] 的复选框。
1. 请查看 IH 控制器的检查结果，确认电路板的错误部分。详细内容请参照 "6.2 生产开始
后的操作 "。
2. 在步骤 1 中被判断为 NG 时，请拉出模组。
3. 取出电路板。
4. 查看 IH 控制器的检查结果，修理错误部分。
5. 将电路板返回到模组内，插入模组。
6. 请开始生产。进行重新检查。
01NST-1533
