8.2 从标准模组切换到检查模组的换线
备注 ) 如需在 M3-2/M3-3 模组上安装 IH1 工作头，则需将 X 轴挡块更换为 IH1 工作头专用挡
块。
如果没有更换即启动机器，则 IH1 工作头可能会与机器内部发生碰撞。（如果是Ｍ 6-2
模组，则即使安装 IH1 工作头，也无需更换挡块。
1. 请拉出模组。
a. 在确认了模组前侧没有障碍物后，按下操作面板的 OK 按钮。夹紧被松开，模组自动
向前移动少许。
b. 请握住模组的手柄，慢慢拉出模组，直到碰到挡块为止。
2. 请卸下贴装工作头。关于卸下方法，请参照各机器的 [ 机械手册 ]的[基本操作]。
3. 如果是 M3-2/M3-3 模组，更换 X 轴的挡块。

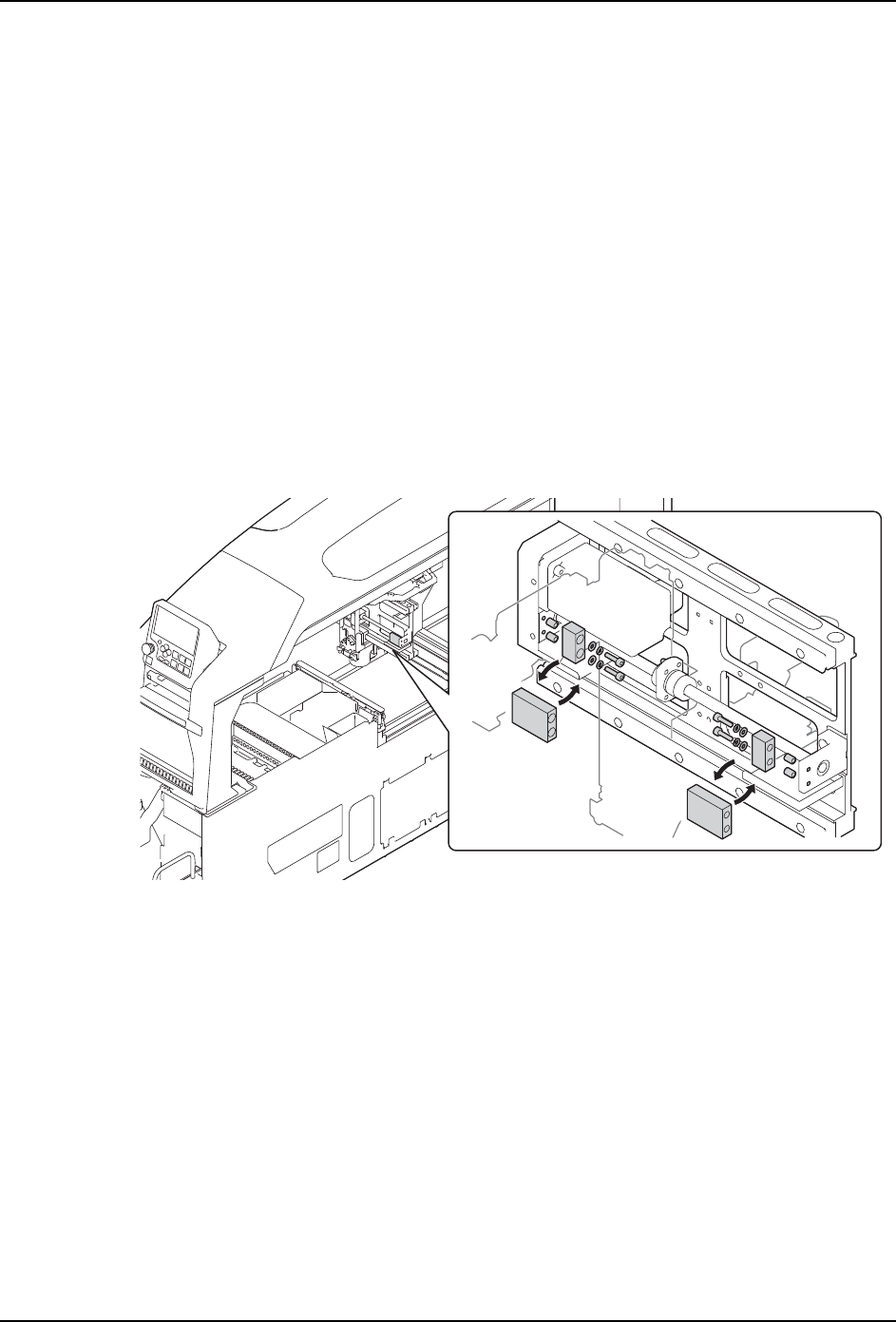

a. 请拆下螺栓，拆下 X 轴两端的标准挡块。
b. 安装 IH1 用挡块。
4. 安装吸嘴置放台。
备注 ) 只要是在连接着料站托架的状态下能够安装的吸嘴置放台类型，都能够生产。
5. 请安装 IH1 工作头。详细内容请参照 "5.1 IH1 工作头的安装和卸下 "。
6. 请插入模组。
a. 在插入模组之前，请确认 XS 轴 （M3-2/M3-3 模组）等机械部位没有从模组的旁边突
出。
b. 请握住模组的手柄，慢慢插入模组，直到碰到挡块为止。
c. 模组自动被引入并被夹紧。如果没有被夹紧，请少许后退模组，重新推入。
7. 请安装 IH1 控制器。详细内容请参照 "5.2 IH1 控制器的安装和卸下 "。
01NST-1532
8. 换线 INS-IH1-4.0S
172 IH1 使用说明书
MEMO:
INS-IH1-4.0S 9. IH Client
IH1 使用说明书 173
9. IH Client
此处，说明 IH Client。
9.1 关于 IH Client 的运用
IH Client 主要有以下的 3 种运用方法。
·在生产中的生产线内确认错误影像
·在生产线外确认错误影像
·在生产后确认品质信息
9.1.1 在生产线内确认错误影像
从 IH1 控制器输出的错误电路板的影像被实时显示在生产线内的 IH Client 中，能够将确认
后的影像结果输入到检查结果中。
备注 )为了在生产线内确认错误影像，需要以下的条件。
·在检查模组的后工序连接了 IH 搬运轨道。
·在辅助软件的机器功能设定中，[IH conveyor connected as next stage] 被设
定成了 [Connected]。
·在 IH 控制器的管理设定的 [Options] 中，选择了 [Do not show error list] 的
复选框。
·在 IH Client 的环境设定中，选择了 [Automatically display inspection
results] 的复选框。
作业的主要流程
顺序 步骤 参照处
1 启动 IH Client 接。
9.2.1
2 检查中发生错误的电路板的影像被显示在 IH Client 中。 -
3 必要时，变更显示在 IH Client 上的搬运通道 （仅限于双
通道搬运时）。
9.2.2
4 在 IH Client 中确认检查结果影像。 9.2.3 和 9.2.4
5 在 IH Client 中将确认的结果输入到检查结果中。
9.2.5
