Job 保存按钮
按下该按钮后，编辑数据就会被反映到 Fuji Flexa 侧的 Job 内。
返回按钮
按下该按钮后，就会关闭元件选择画面并返回到主画面。
Overview List 键
如果点击 OverviewList 键就会显示元件数据、检查数据、检查结果一览。另外，还可以通
过选择元件使画面移至检查数据编辑画面。
01NST-1266
Result
显示检查结果。
OK : 正常结束
NG<Exist> : 有无检查报错
NG<Position> : 位置识别报错
NG<Direction>: 方向检查报错
<Timeout> : 超时
Part Number
显示元件号码名。
Shape
显示外形名。
Reference
显示位号名。
Board Number
显示电路板编号。 (1 to 9999)
01NST-2682
01NST-2698E
INS-IH1-4.0S 5. 基本操作
IH1 使用说明书 103
Error Information
Module
显示模组编号。
Feeder Slot
显示供料器料槽编号。
Body Size X[um]
显示元件躯干尺寸 -X。
Body Size Y[um]
显示元件躯干尺寸 -Y。
Tolerance X[um]
显示 X 轴偏移量的公差范围。
Tolerance Y[um]
显示 Y 轴偏移量的公差范围。
Tolerance Angle[deg]
显示角度偏移的公差范围。
Deviation X[um]
显示 X 轴偏移量。
Deviation Y[um]
显示 Y 轴偏移量。
Deviation Angle[deg]
显示角度偏移量。
<Exist>
显示元件有无检查的报错数。
<Position>
显示位置识别的报错数。
<Direction>
显示方向检查的报错数。
<TimeOut>
显示超时的报错数。
5. 基本操作 INS-IH1-4.0S
104 IH1 使用说明书
检查数据编辑画面的构成和操作

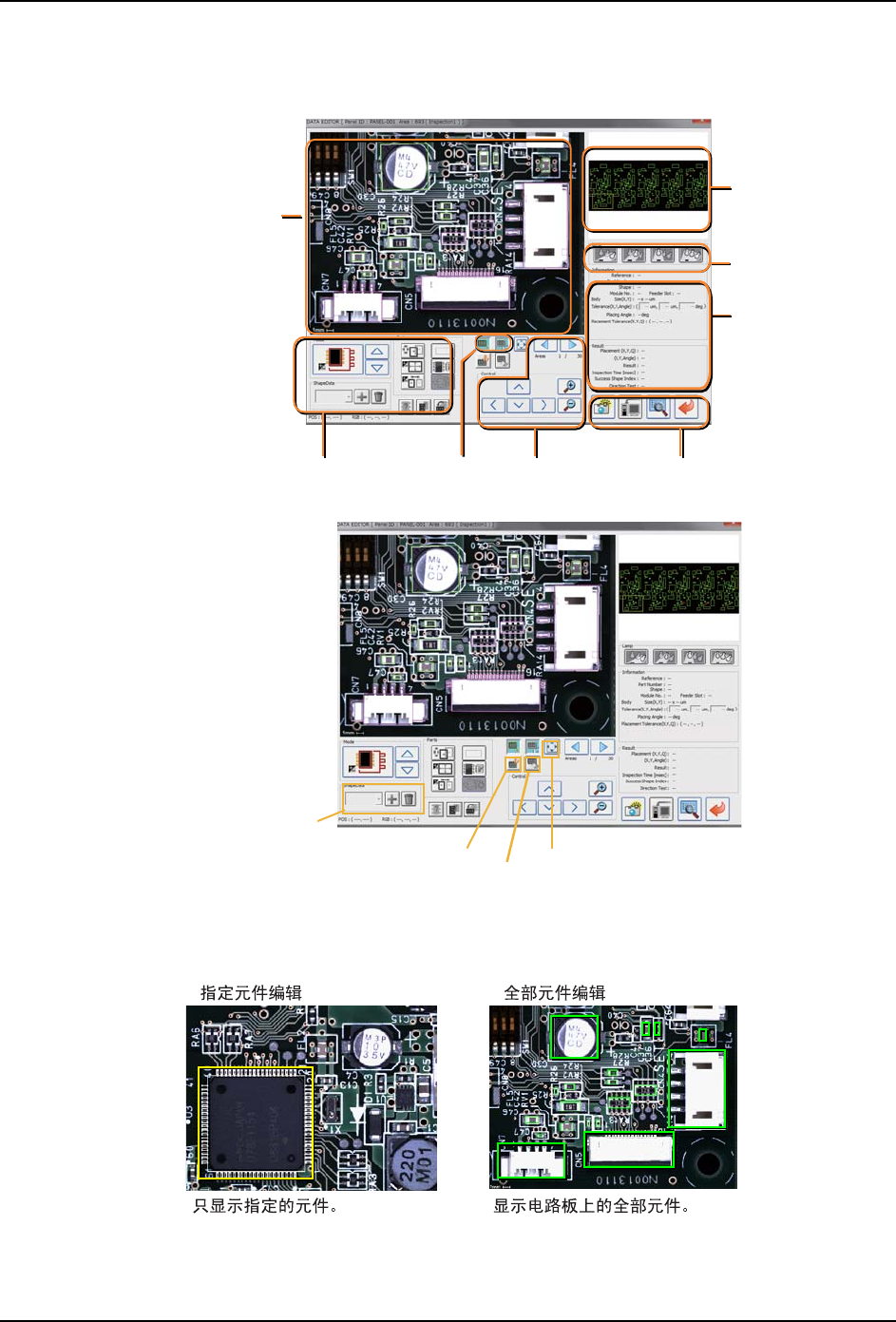

按下元件选择画面的 [ 指定元件编辑 ] 或 [ 全部元件编辑 ] 按钮后，所显示的画面。
元件编辑画面
根据所选择的编辑按钮，所显示的影像不相同。
如下所示，显示元件的详细影像。
a. 以各种颜色的矩形显示元件数据的状态。
ܗӊ㓪䕥ᕅڣ
ܗӊ⢊ᗕ
ᓣࡳ㛑᪡
᭄᪡
01NST-1182Sc
⬉䏃ᵓᭈԧ
ᕅڣ᪡
✻ᯢߛᤶ
ⶽᔶᰒ⼎ߛᤶ
01NST-2704S
ⱏᔩϾᔶ᭄
䫕ᅮ䬂
ࠊ䬂
ס⥛㞾ࡼ䇗㡖䬂
01NST-1183S
