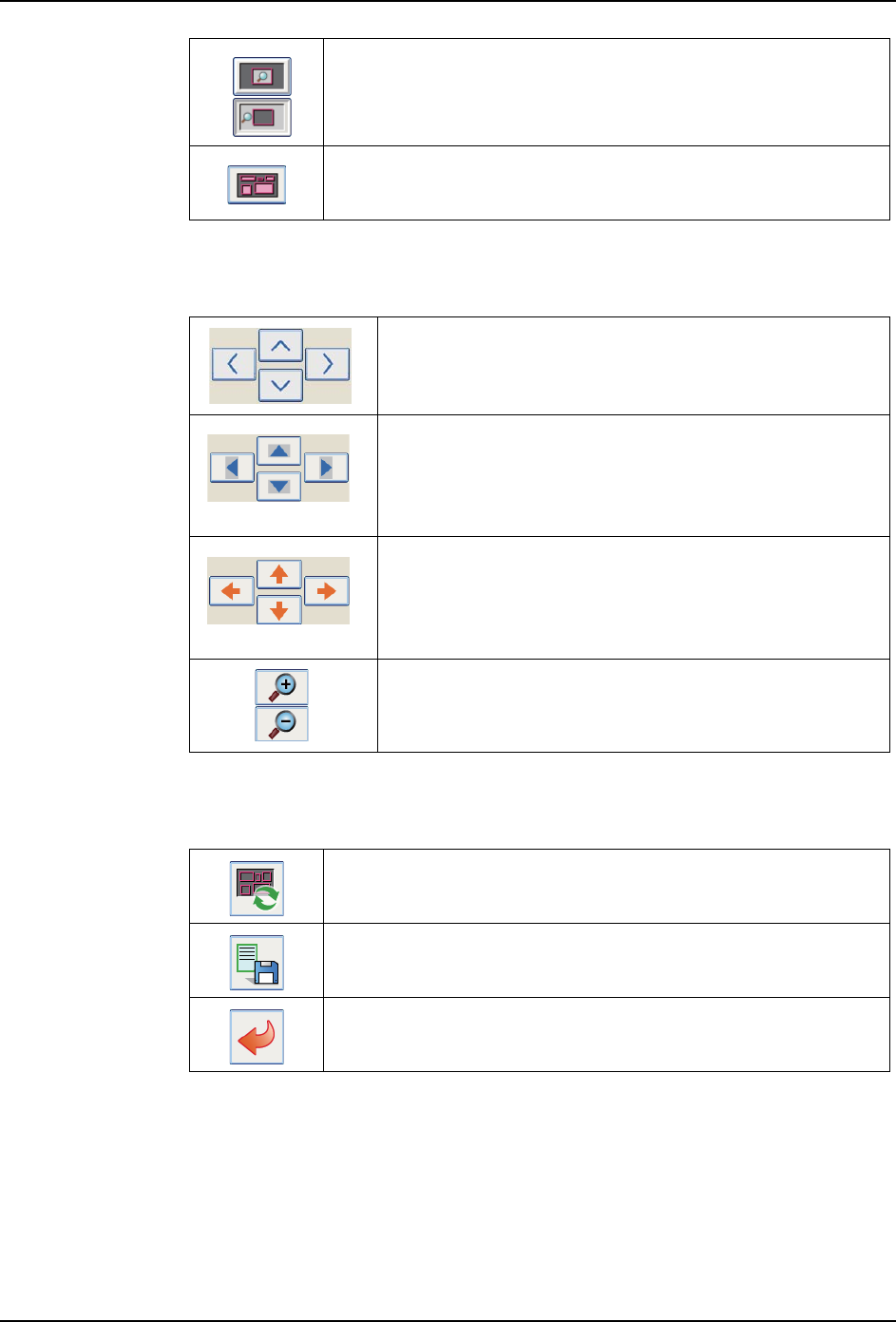

影像操作按钮

根据编辑画面的模式和指令的选择，[ 影像操作按钮 ] 的显示有所不同。

数据操作按钮

请根据目的，按下 [ 数据操作按钮 ]。

区域指定模式切换按钮

是检查区域编辑模式。（检查矩形内部）

是非检查区域编辑模式。（检查矩形外部）

元件区域掩盖按钮

掩盖被贴装的元件的区域。

影像滚动

与画面的模式无关，区域未选择时显示的方向键。

按下按钮或者持续按住，显示中的影像就会滚动。

箭头：蓝色

区域移动

在编辑模式中移动按钮没有被选择时显示的方向键。

按下按钮或者持续按住，所选择的区域就会移动。

箭头：橙色

区域尺寸变更

在编辑模式中尺寸变更按钮没有被选择时显示的方向键。

按下按钮或者持续按住，能够编辑所选择的区域的尺寸。

想要放大或缩小影像的显示时，请按下。

参考更新按钮

更新参考影像。

保存按钮

保存数据。同时更新参考影像。

返回按钮

关闭异物检查数据编辑画面。返回到元件选择画面。

INS-IH1-4.0S 6. IH1 控制器的运用

IH1 使用说明书 119

6. IH1 控制器的运用

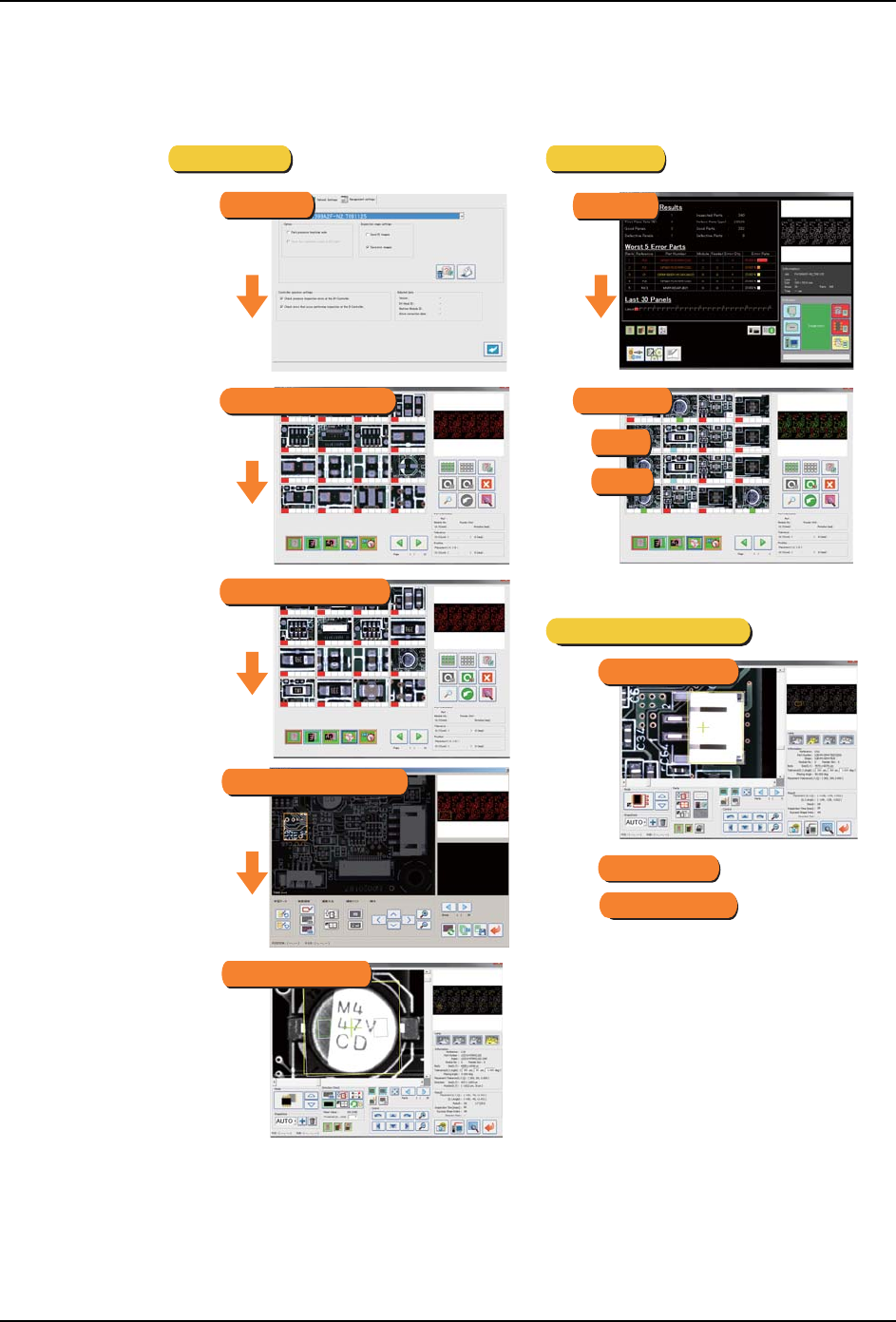

此处，说明使用 IH1 控制器进行电路板检查时的步骤。运用的流程如下。

01NST-1260Sb

乘ܜ䆒ᅮ

Ẕᶹ䆒ᅮ

1*߸ᅮ

䫭䇃߫㸼

㰮᡹

᮴ܗӊ⬉䏃ᵓⱘ⼎ᬭ

䌈㺙⬉䏃ᵓⱘ⼎ᬭ

ᓖ⠽Ẕᶹऎඳⱘ䆒ᅮ

ϡ䆒ᅮᓖ⠽Ẕᶹऎඳ੠ᮍ৥Ẕᶹᯊг㛑໳䖤⫼Ǆ

2. ⫳ѻᓔྟ

3. Ẕᶹ⫼-RE᭄᥂㓪䕥

ᮍ৥Ẕᶹⱘ䆒ᅮ

ܗӊ᭄᥂㓪䕥

ᶹᡒ㒓䆒ᅮ

Ẕᶹ䏇䖛䆒ᅮ

6. IH1 控制器的运用 INS-IH1-4.0S

120 IH1 使用说明书

6.1 预先设定

首先，请进行各种设定。

备注 )关于网络设定，请参照「3.7IH1 控制器的设定」。

6.1.1 网络连接

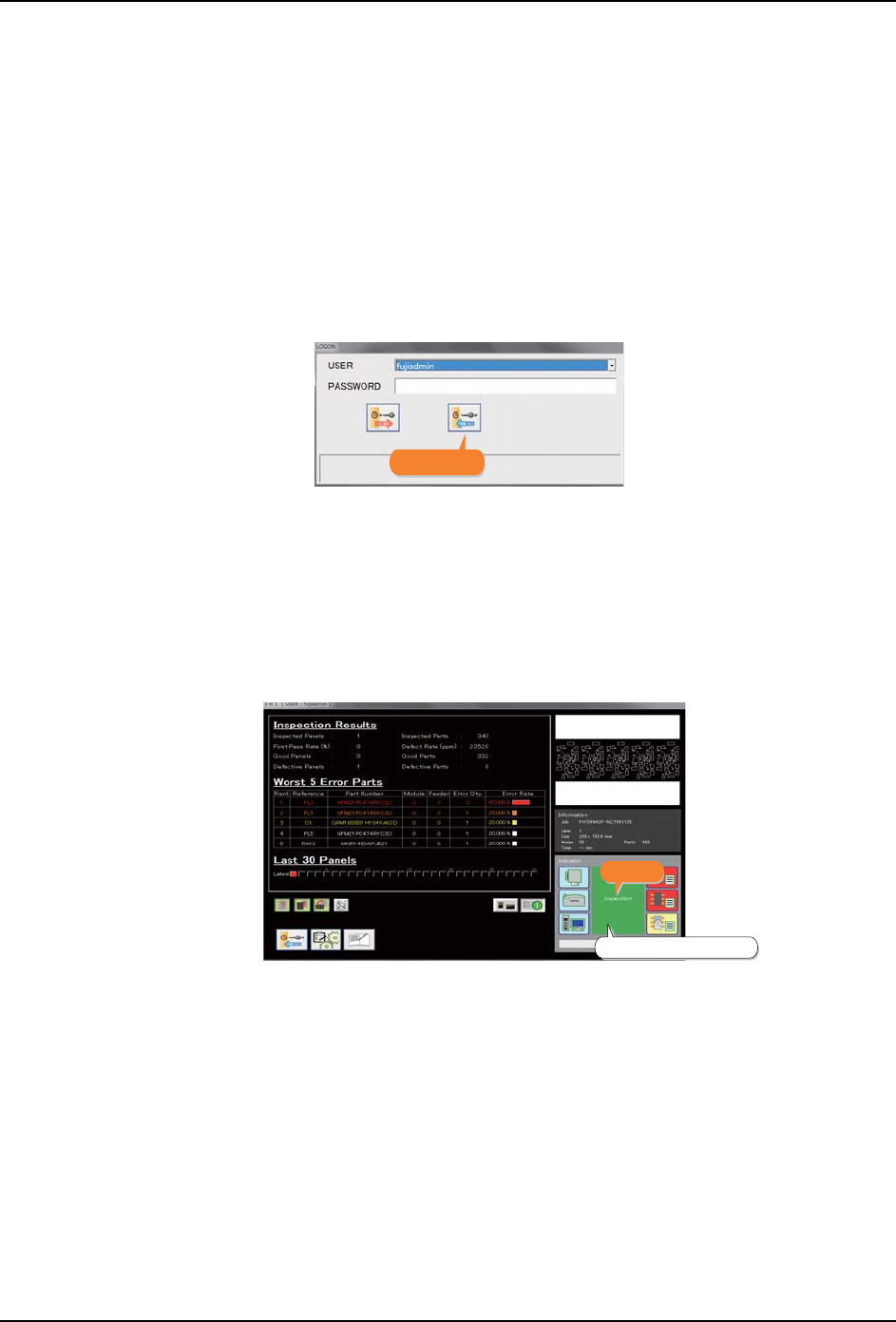

1. 请启动 IH1 控制器。当确立了与 IH Server 间的通信后，就会显示注册画面。

2. 请输入 IH Server 所管理的用户名和密码，然后按下 [ 注册按钮 ]。注册成功后，注册

画面被关闭。

备注 )如果要变更检查的设定，或者使用数据编辑功能，请以 ADMINISTRATOR 权限的用户进

行注册。

3. 请通过 Fuji Flexa 向机器 (NXT-2/NXT-3) 传输检查用的 Job。

备注 )完成 Job 传输后，IH1 控制器开始读取 Job。

4. 请确认是否正常完成了 IH1 控制器的 Job 读取。在主画面的表示器内显示 [ 检查 ] 的文

字。
